Name: Siemens 3RT1374-6AR36 Schütz 2 Schließer, 2 Öffner 160000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens
Brand: Siemens
SKU: 2863539
Availability: BackOrder

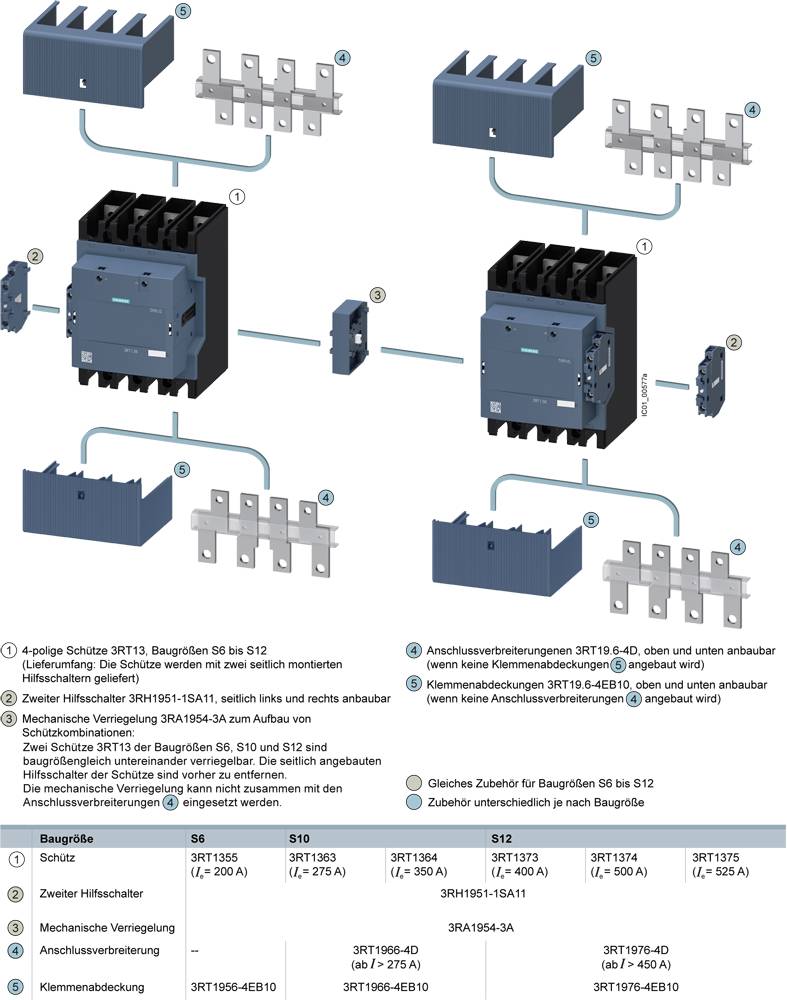

'Bild zeigt elektrische Schütze mit Anbauoptionen und Zubehör. Enthält Produktnummern und visuelle Anleitung zur Montage.'

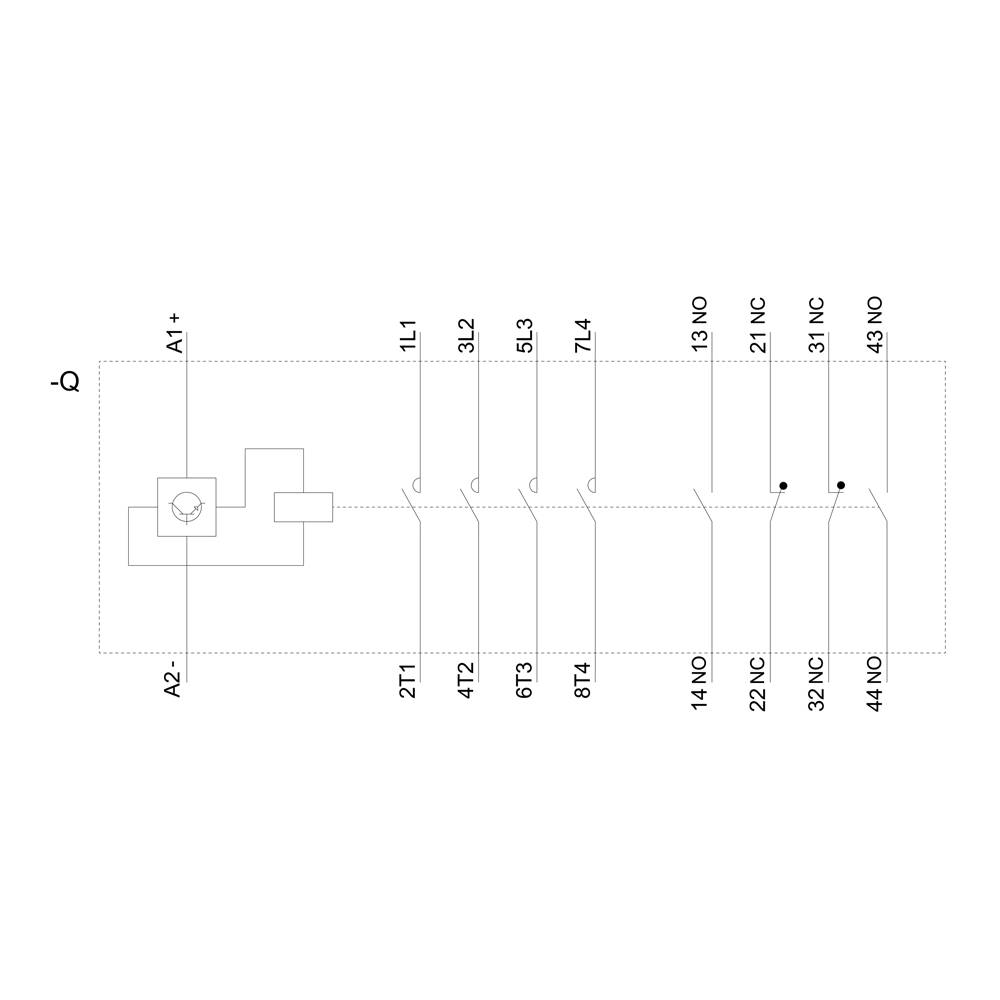

'Elektrischer Schaltplan mit sechs Schaltern, nummeriert von 1L1 bis 43 NO. Verbindungen und Kontakte für einen Stromkreis gezeigt.'

Technische Zeichnung eines elektrischen Schalters. Detaillierte Vorder-, Seiten- und Draufsicht mit Markierungen und Maßen.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

1000 V

Leistung

160000 W

Anschluss

Schrauben

Schienenanschluss

Datenblatt (PDF)

Lieferung Mo., 21. Dez.

Anzahl

Set(s)

Gesamt (CHF 2'399.95 / Stück)

CHF 2'599.95

-8 %

CHF 2'399.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-1, 500 A/400 V/40 °C, S12, 4-polig, AC/DC 250-500V, 2S+2Ö

Anzahl der Hilfskontakte als Schließer: 2
Bemessungsbetriebsleistung bei AC-3, 400 V: 160 kW
Anzahl der Schließer als Hauptkontakte: 4
Höhe: 225 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 500 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 250 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 305 A
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Spannungsart zur Betätigung: AC/DC
Breite: 184 mm

Technische Daten

Anzahl der Schließer / am Schütz / für Hilfskontakte: 2
Anzahl der Schließer / für Hauptkontakte: 4
Anzahl der Schließer / für Hilfskontakte: 2
Anzahl der Schließer / für Hilfskontakte / anbaubar: 2
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 2
Anzahl der Öffner / am Schütz / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte / anbaubar: 2
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 2
Betriebsstrom bei AC-1 / bei 400 V / bei Umgebungstemperatur 40 °C: 500 A
Betriebsstrom bei AC-3 / bei 400 V: 305 A
Anzugsleistung der Magnetspule bei DC: 600 W
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 1x (18 ... 14), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 1000 V
Spiegelkontakt: ja
Schutzart: Frontseitig IP20 mit Abdeckung
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Produkterweiterung / Hilfsschalter: ja

Produkt-Art: Schütz

Typ: 3RT1374-6AR36

Baugröße: S12

Polzahl: 4polig

Kontaktart: 2 Schließer
2 Öffner

Hilfskontaktart: 2 Schließer

Nennspannung: 1000 V

Steuerspannung (min.): 250 V/AC
250 V/DC

Steuerspannung (max.): 500 V/AC
500 V/DC

Steuerspannungs-Bereich: 250, 250 - 500, 500 V/AC, V/DC

Max. Schaltleistung: 160000 W

Dauerstrom (max.): 500 A

: 160000 W

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schrauben
Schienenanschluss

Ansprechzeit: 80 ms

Abfallzeit: 60 ms

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +60 °C

Breite: 184 mm

Höhe: 225 mm

Tiefe: 180 mm

Abm.: (B x H x T) 184 x 225 x 180 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja
