Name: Siemens 3RT1364-6AR36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens
Brand: Siemens
SKU: 2863531
Availability: BackOrder

Ein elektrischer Schütz von Siemens, Modell SIRIUS 3RT136, in einem technischen Diagramm dargestellt.

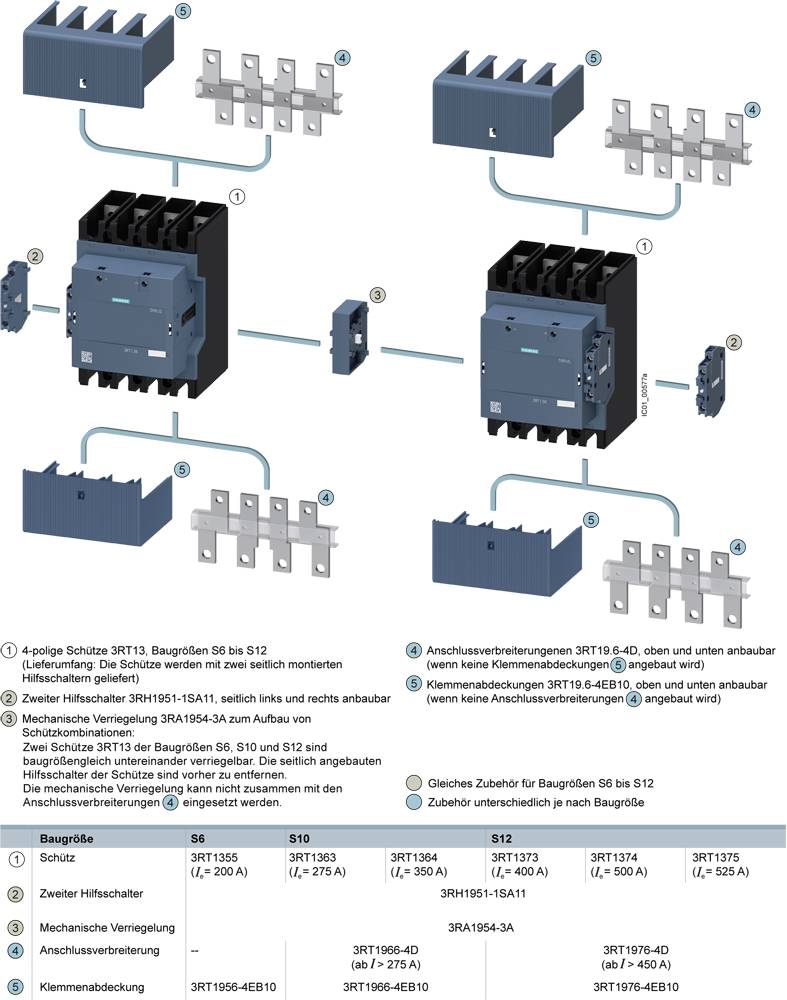

Illustration zeigt vierpolige Schütze und deren Zubehör. Darstellung der Montagemöglichkeiten für Anschluss- und Erweiterungszubehör.

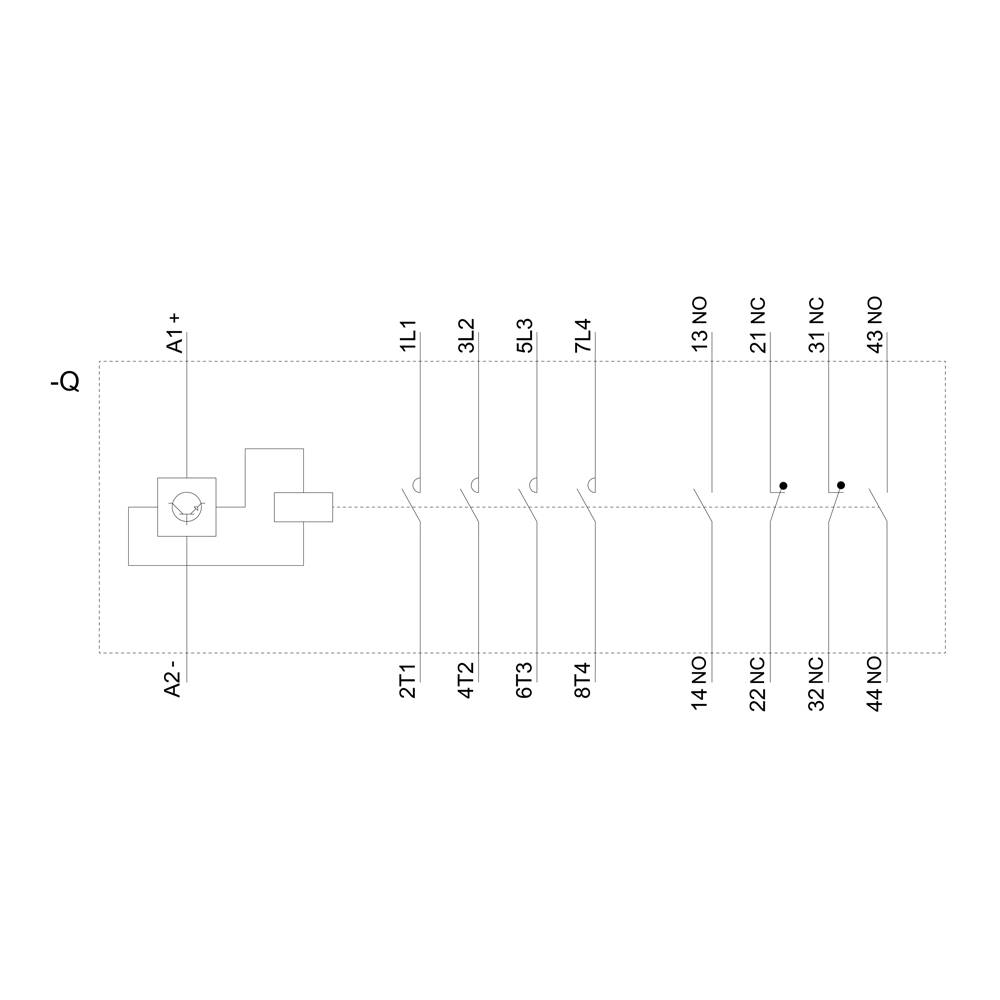

'Elektrischer Schaltplan mit mehreren Schaltern und Verbindungen. Beschriftungen wie 1L1, 2T1, 4T2 sind erkennbar.'

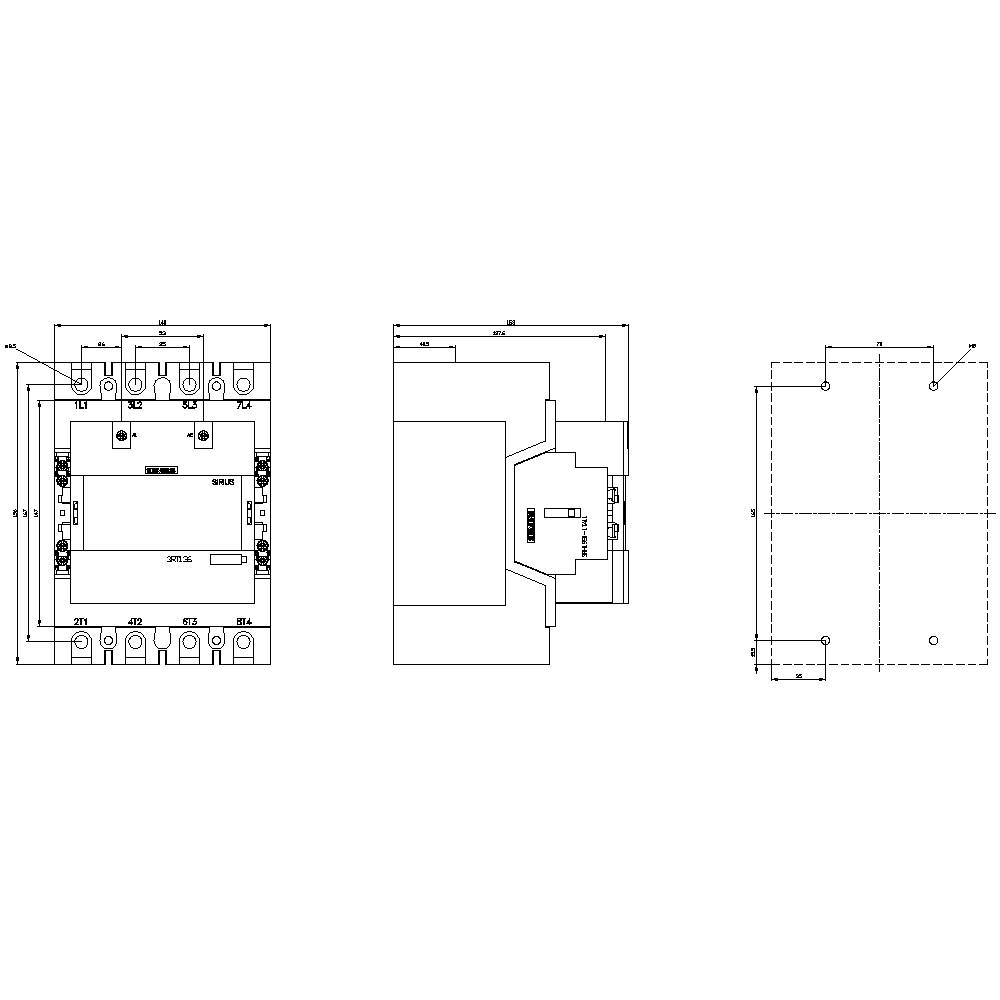

Technische Zeichnung eines elektrischen Schaltplans mit verschiedenen Ansichten und Abmessungen eines Bauteils.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

1000 V

Leistung

110000 W

Anschluss

Schrauben

Schienenanschluss

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

6 Set(s)

Anzahl

Set(s)

Gesamt (CHF 1'999.95 / Stück)

CHF 1'999.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 130.00

Nur noch 6 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Schließer / am Schütz / für Hilfskontakte: 2
Anzahl der Schließer / für Hauptkontakte: 4
Anzahl der Schließer / für Hilfskontakte: 2
Anzahl der Schließer / für Hilfskontakte / anbaubar: 2
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 2
Anzahl der Öffner / am Schütz / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte / anbaubar: 2
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 2
Betriebsstrom bei AC-1 / bei 400 V / bei Umgebungstemperatur 40 °C: 350 A
Betriebsstrom bei AC-3 / bei 400 V: 205 A
Anzugsleistung der Magnetspule bei DC: 190 W
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 1x (18 ... 14), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 1000 V
Spiegelkontakt: ja
Schutzart: Frontseitig IP20 mit Abdeckung
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Produkterweiterung / Hilfsschalter: ja

Produkt-Art: Schütz

Typ: 3RT1364-6AR36

Baugröße: S10

Polzahl: 4polig

Kontaktart: 2 Schließer
2 Öffner

Hilfskontaktart: 2 Schließer
2 Öffner

Nennspannung: 1000 V

Steuerspannung (min.): 250 V/AC
250 V/DC

Steuerspannung (max.): 500 V/AC
500 V/DC

Steuerspannungs-Bereich: 250, 250 - 500, 500 V/AC, V/DC

Max. Schaltleistung: 110000 W

Dauerstrom (max.): 350 A

: 110000 W

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schrauben
Schienenanschluss

Ansprechzeit: 80 ms

Abfallzeit: 60 ms

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +60 °C

Breite: 140 mm

Höhe: 196 mm

Tiefe: 153 mm

Abm.: (B x H x T) 140 x 196 x 153 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Nennspannung

Siemens 3RT1364-6AR36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863531

Lieferung Mi., 18. Nov.

6 Set(s)Conrad Electronic

Dieser Artikel

110000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'999.95^*

Siemens 3RT1355-6AE36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863517

Lieferung Mi., 9. Dez.

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1355-6AF36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863519

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863521

Lieferung Fr., 27. Nov.

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 839.95^*

Siemens 3RT1355-6AR36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863523

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1363-6AE36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863524

Lieferung Mi., 9. Dez.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AF36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863525

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AP36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863526

Lieferung Fr., 27. Nov.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AR36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863527

Lieferung Mi., 9. Dez.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863528

Lieferung Mi., 18. Nov.

70 Set(s)Conrad Electronic

110000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'999.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2863531 Siemens 3RT1364-6AR36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863531 Siemens 3RT1364-6AR36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens

Beschreibung

Schütz, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC/DC 250-500V, 2S+2Ö, Anschlussschiene/ Schraubanschluss Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Schütz AC-1, 350 A/400 3RT13646AR36, Verpackungseinheit: 1 Stk., EAN: 4047621048819

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Schütz, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC/DC 250-500V, 2S+2Ö, Anschlussschiene/ Schraubanschluss Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
