Name: Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens
Brand: Siemens
SKU: 2863528
Availability: BackOrder

Ein elektrischer Schütz von Siemens mit vier Anschlussklemmen oben. Beschriftung: '3RT136'. Gerät in Grau und Schwarz.

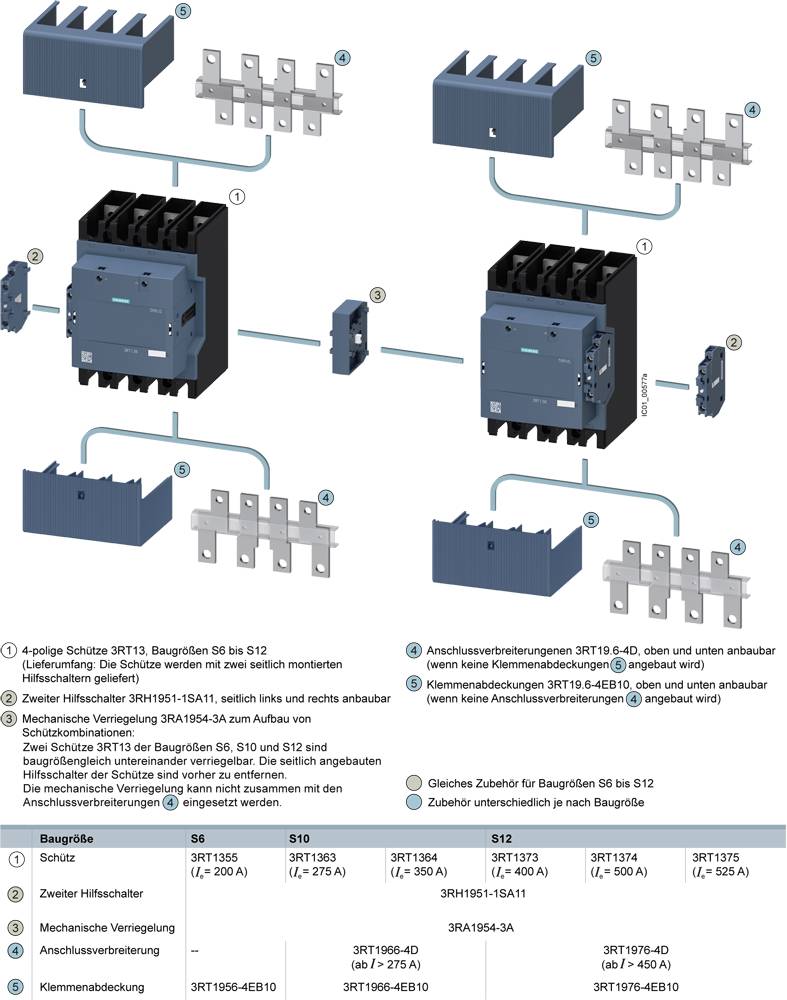

'Diagramm einer elektrischen Schützeinheit mit Beschriftungen der Komponenten und Montageanweisungen. Enthält technische Spezifikationen und Anschlussmöglichkeiten.'

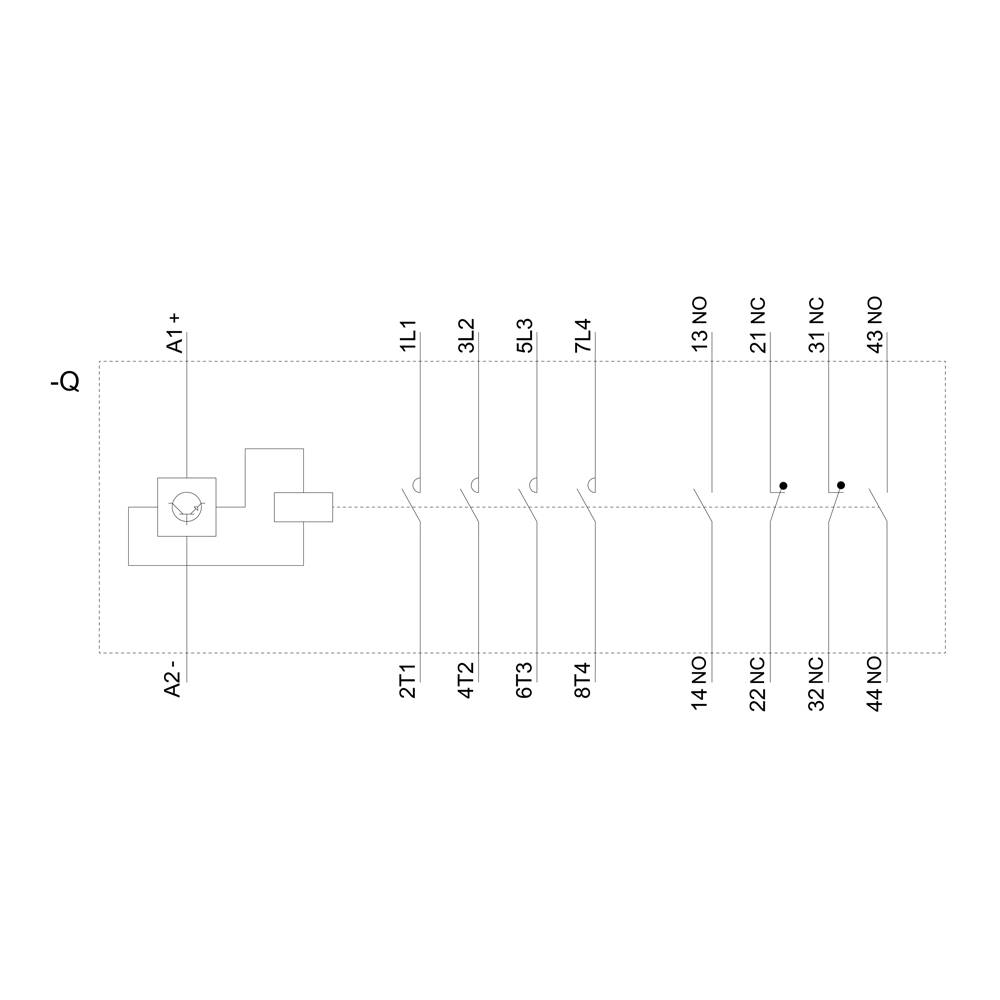

Schaltplan mit vertikaler Anordnung mehrerer Schalter und Verbindungen. Kennzeichnungen '1L1', '2T1', '3L2', '6T3', '4T2' sind sichtbar.

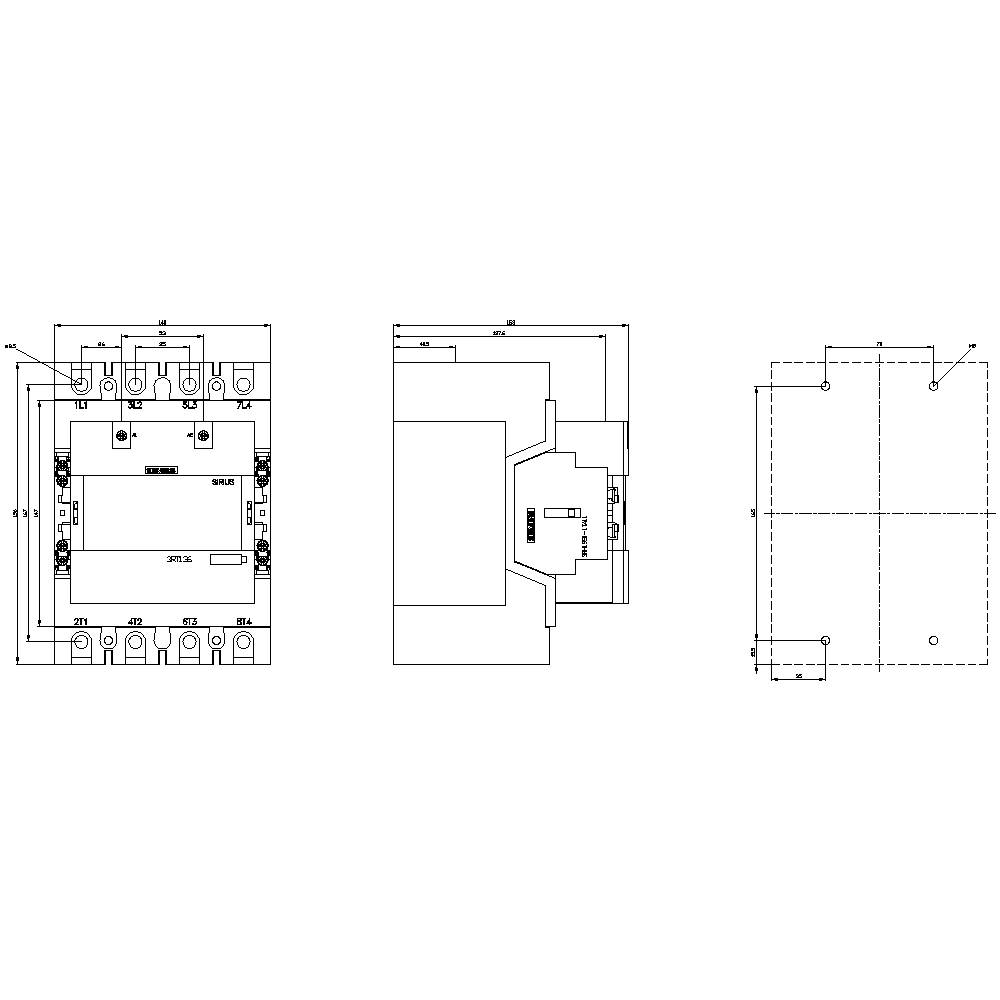

Technische Zeichnung eines elektrischen Bauteils mit Front-, Seiten- und Draufsicht. Maßangaben in Millimetern enthalten.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Nennspannung

1000 V

Leistung

110000 W

Anschluss

Schrauben

Schienenanschluss

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

70 Set(s)

Anzahl

Set(s)

Gesamt (CHF 1'999.95 / Stück)

CHF 1'999.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 130.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Schließer / am Schütz / für Hilfskontakte: 2
Anzahl der Schließer / für Hauptkontakte: 4
Anzahl der Schließer / für Hilfskontakte: 2
Anzahl der Schließer / für Hilfskontakte / anbaubar: 2
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 2
Anzahl der Öffner / am Schütz / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte: 2
Anzahl der Öffner / für Hilfskontakte / anbaubar: 2
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 2
Betriebsstrom bei AC-1 / bei 400 V / bei Umgebungstemperatur 40 °C: 350 A
Betriebsstrom bei AC-3 / bei 400 V: 205 A
Anzugsleistung der Magnetspule bei DC: 205 W
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 1x (18 ... 14), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 1000 V
Spiegelkontakt: ja
Schutzart: Frontseitig IP20 mit Abdeckung
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Produkterweiterung / Hilfsschalter: ja

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3RT1364-6AE36

Baugröße: S10

Polzahl: 4polig

Kontaktart: 2 Schließer
2 Öffner

Nennspannung: 1000 V

Steuerspannung (min.): 24 V/AC
20 V/DC

Steuerspannung (max.): 60 V/AC
60 V/DC

Steuerspannungs-Bereich: 24, 20 - 60, 60 V/AC, V/DC

Schaltspannung (max.): 1000 V DC/AC

Max. Schaltleistung: 110000 W

Dauerstrom (max.): 350 A

: 110000 W

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schrauben
Schienenanschluss

Ansprechzeit: 80 ms

Abfallzeit: 60 ms

: IP00

Min. Temperatur: -40 °C

Max. Temperatur: +60 °C

Breite: 140 mm

Höhe: 196 mm

Tiefe: 153 mm

Abm.: (B x H x T) 140 x 196 x 153 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Nennspannung

Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863528

Lieferung Mi., 18. Nov.

70 Set(s)Conrad Electronic

Dieser Artikel

110000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'999.95^*

Siemens 3RT1355-6AE36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863517

Lieferung Mi., 9. Dez.

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1355-6AF36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863519

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863521

Lieferung Fr., 27. Nov.

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 839.95^*

Siemens 3RT1355-6AR36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863523

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

75000 W

4polig

690 V

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Siemens 3RT1363-6AE36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863524

Lieferung Mi., 9. Dez.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AF36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863525

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AP36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863526

Lieferung Fr., 27. Nov.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1363-6AR36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863527

Lieferung Mi., 9. Dez.

Conrad Electronic

90000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'319.95^*

Siemens 3RT1364-6AF36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863529

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

110000 W

4polig

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 1'999.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2863528 Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863528 Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens

Beschreibung

Schütz, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC 24-60V, DC 20-60V, 2S+2Ö, Anschlussschiene/ Schraubanschluss Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Schütz AC-1, 350 A/400 3RT13646AE36, Verpackungseinheit: 1 Stk., EAN: 4047621048789

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Schütz, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC 24-60V, DC 20-60V, 2S+2Ö, Anschlussschiene/ Schraubanschluss Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
