Name: Siemens 3RT1064-6NB36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens
Brand: Siemens
SKU: 1744964
Availability: BackOrder

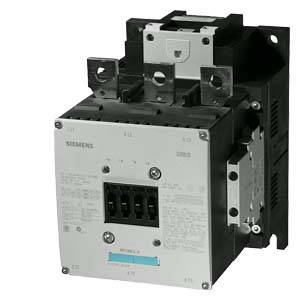

Ein Siemens-Schütz mit mehreren Klemmen, verwendet zur Steuerung elektrischer Schaltungen.

Eine industrielle Maschine mit geöffneter Schalttafel zeigt elektronische Komponenten, während im Hintergrund durch nasses Glas Produktionsanlagen sichtbar sind.

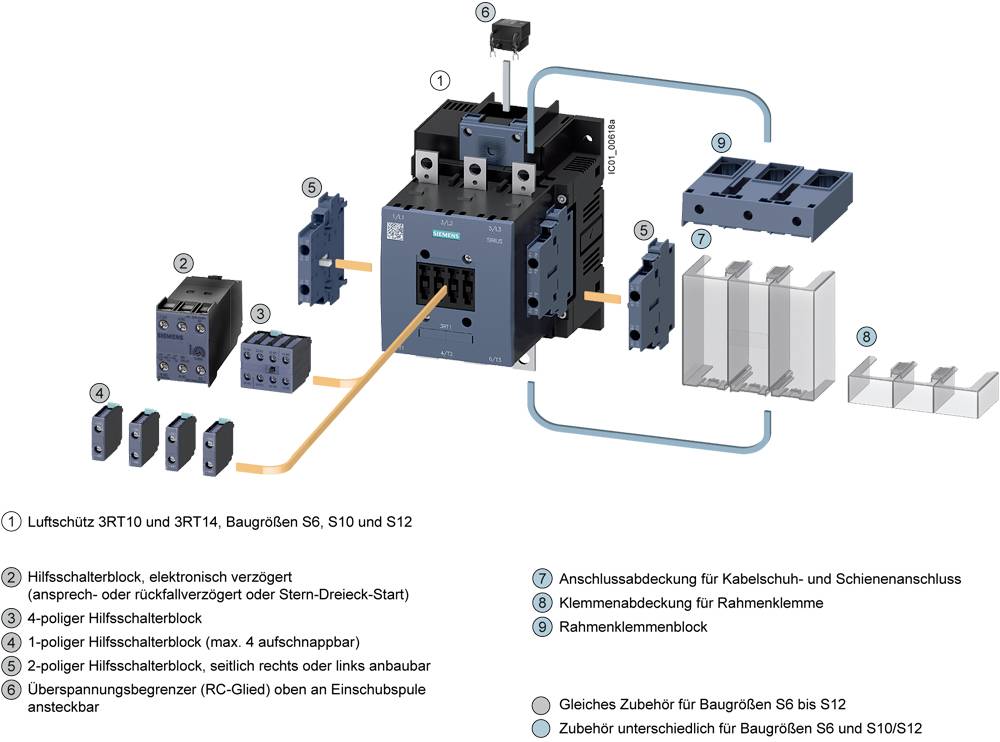

Ein Diagramm eines Luftschutzschalters 3RT10 und 3RT14, Baugrößen S6, S10 und S12. Zeigt Anschlüsse und Zubehördetails.

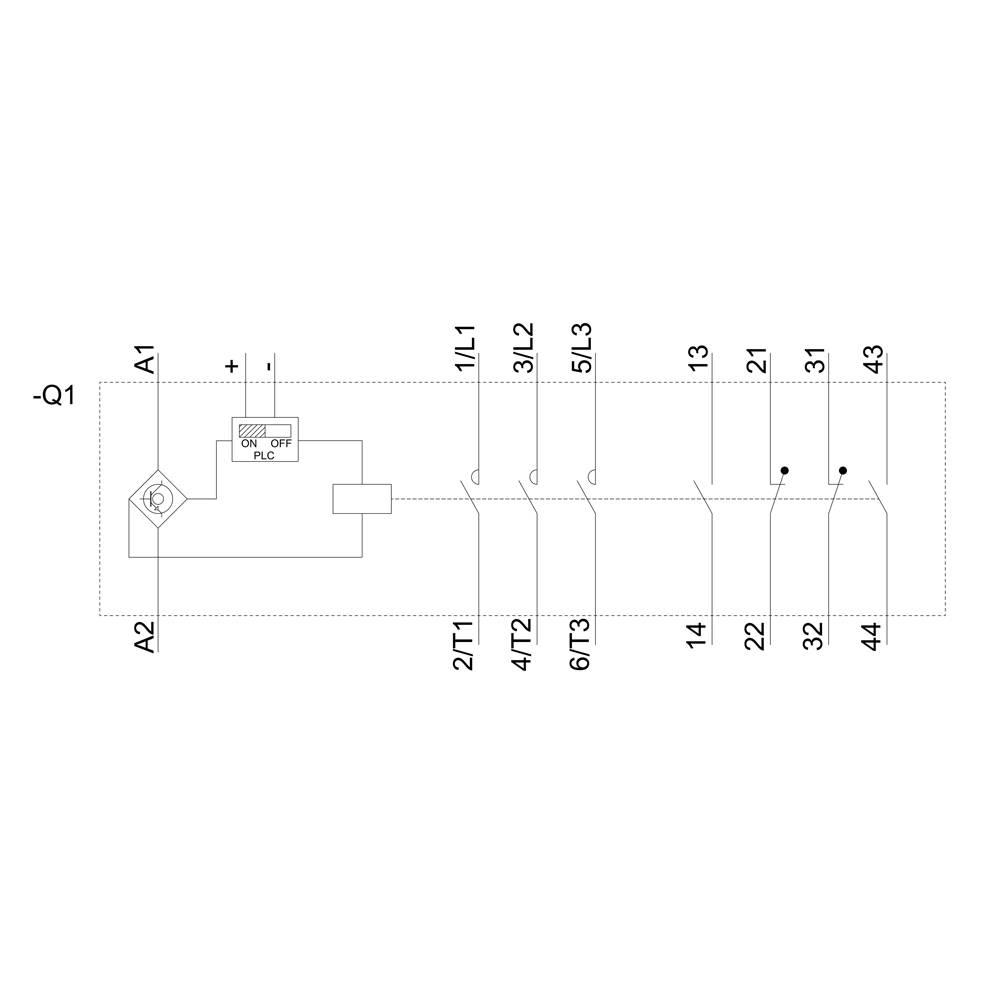

Schaltplan zeigt ein Relais mit Verbindungen zu A1 und A2, und sechs Schaltstellen 1L1, 3L2, 5L3, 13, 21, 31. Komponenten sind nummeriert.

Technische Zeichnung eines elektrischen Schalters mit Vorder-, Seiten- und Draufsicht. Zeigt Verdrahtungs- und Befestigungsdetails.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

110 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 1'309.95 / Stück)

CHF 1'309.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,225A/110kW/400V,3-polig,AC/DC21-27,3V,PLC-IN optional,2S+2Ö,Anschlussschiene/Schraubanschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 240 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT1064-6NB36

Baugröße: S10

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Steuerspannung (min.): 21 V/DC

Steuerspannung (max.): 27.3 V/DC

Steuerspannungs-Bereich: 21 - 27.3 V/DC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 225 A

: 110 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 145 mm

Höhe: 210 mm

Tiefe: 202 mm

Abm.: (B x H x T) 145 x 210 x 202 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 110 kW

: 3

: 2

: 2

: 225 A

: 275 A

: 21-27.3 V

: 21-27.3 V

: 21-27.3 V

: Schienenanschluss

: AC/DC

: 195 A

: 110 kW

: 110.325

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT1064-2AB36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744943

Lieferung Fr., 4. Dez.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AD36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744944

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AF36 Leistungsschütz 3 Schließer 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744945

Lieferung Mo., 23. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AM36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744946

Lieferung Fr., 4. Dez.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AP36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702459

Lieferung Fr., 27. Nov.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 889.95^*

Siemens 3RT1064-2AR36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744947

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AS36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Weitbereichselektronik Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744948

Lieferung Do., 19. Nov.

86 StückConrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AT36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744949

Lieferung Fr., 4. Dez.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AU36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702460

Lieferung Fr., 4. Dez.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Siemens 3RT1064-2AV36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744950

Lieferung Fr., 27. Nov.

Conrad Electronic

110 kW

Stück

Min.: 1

Vielfache: 1

CHF 1'164.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744964 Siemens 3RT1064-6NB36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744964 Siemens 3RT1064-6NB36 Leistungsschütz 3 Schließer 110 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens

Beschreibung

Leistungsschütz, AC-3e/AC-3 225 A, 110 kW / 400 V AC (50-60 Hz) / DC Uc: 21-27,3 V SPS Eingang 24 V DC 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: elektronisch Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
