Name: Siemens 3RT1056-6SP36-3PA0 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1744941
Availability: BackOrder

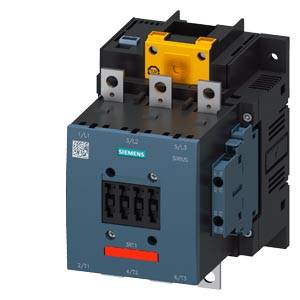

Ein elektrischer Schütz von Siemens, hauptsächlich in Schalttafeln verwendet, mit farblich markierten Anschlüssen für einfache Identifizierung.

Rain-nasses Fenster neben geöffnetem Schaltschrank mit elektronischen Komponenten im Inneren, zeigt Technikintegrität trotz nasser Umgebung.

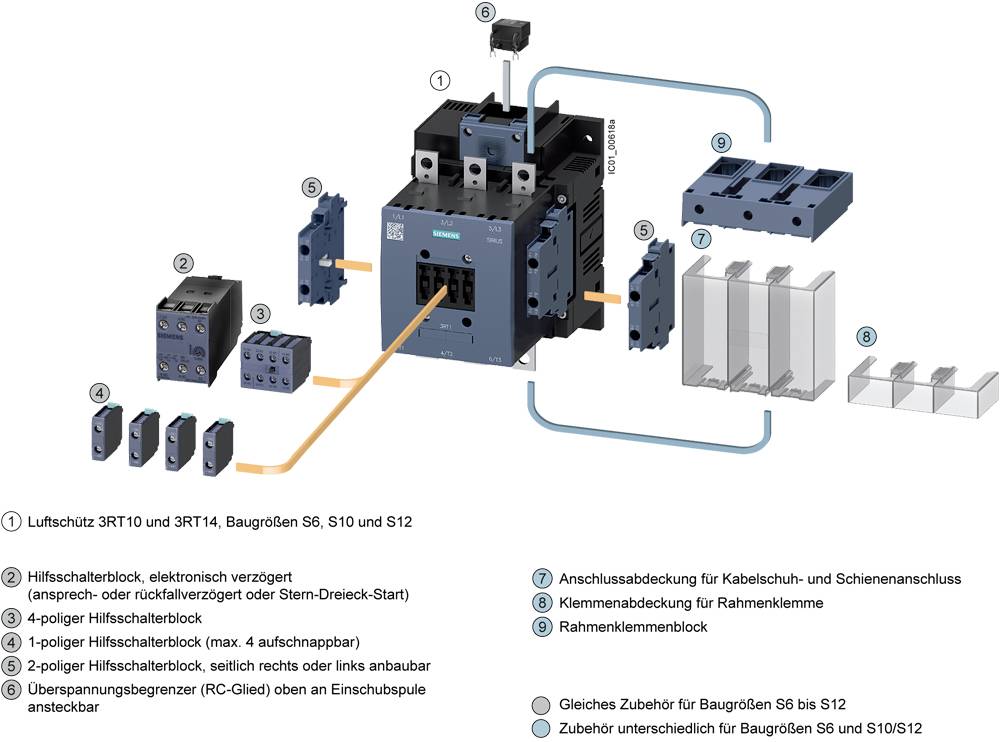

'Explosionsdarstellung eines Motorschutzschalters mit Zubehör, bestehend aus Hilfsschaltern, Abdeckungen und Verbindungen.'

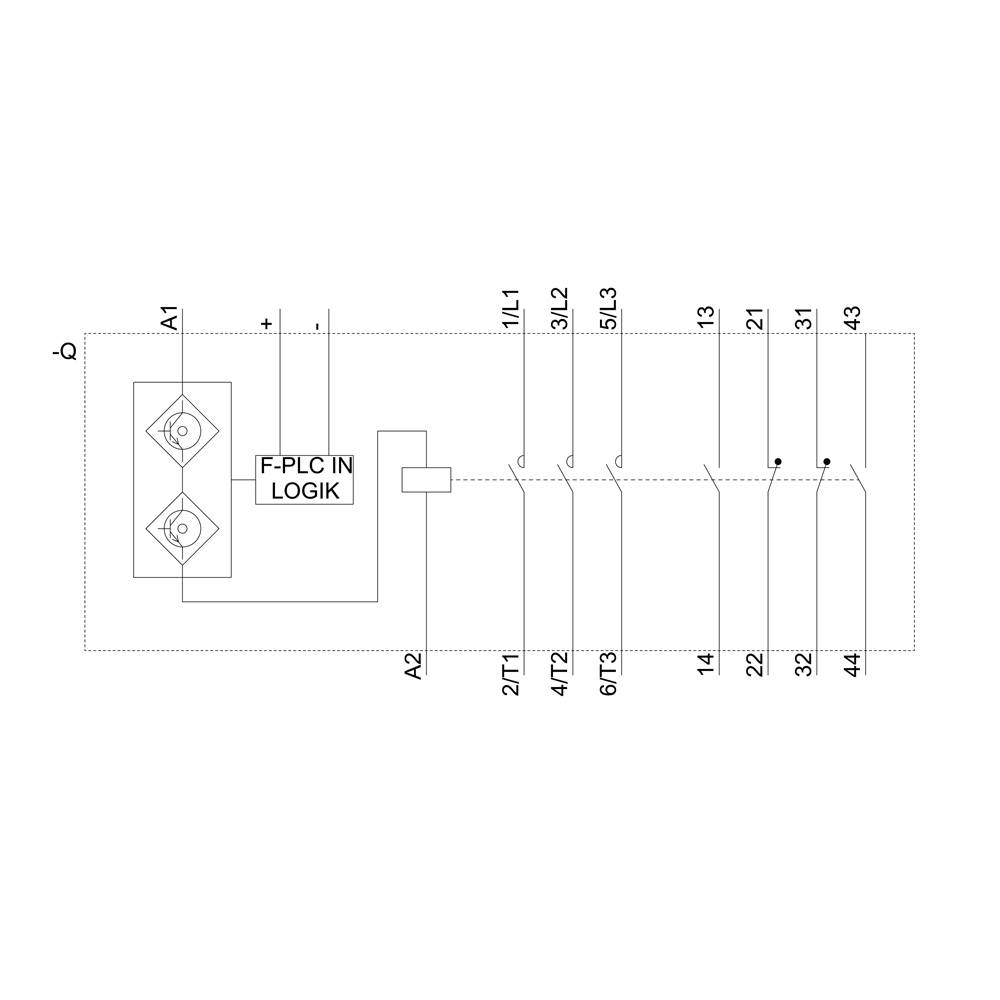

Schaltsymbolzeichnung eines Schaltplans mit Symbolen für Logik, Schaltkreise und Anschlüsse, beschriftet mit Terminalnummern und Verbindungen.

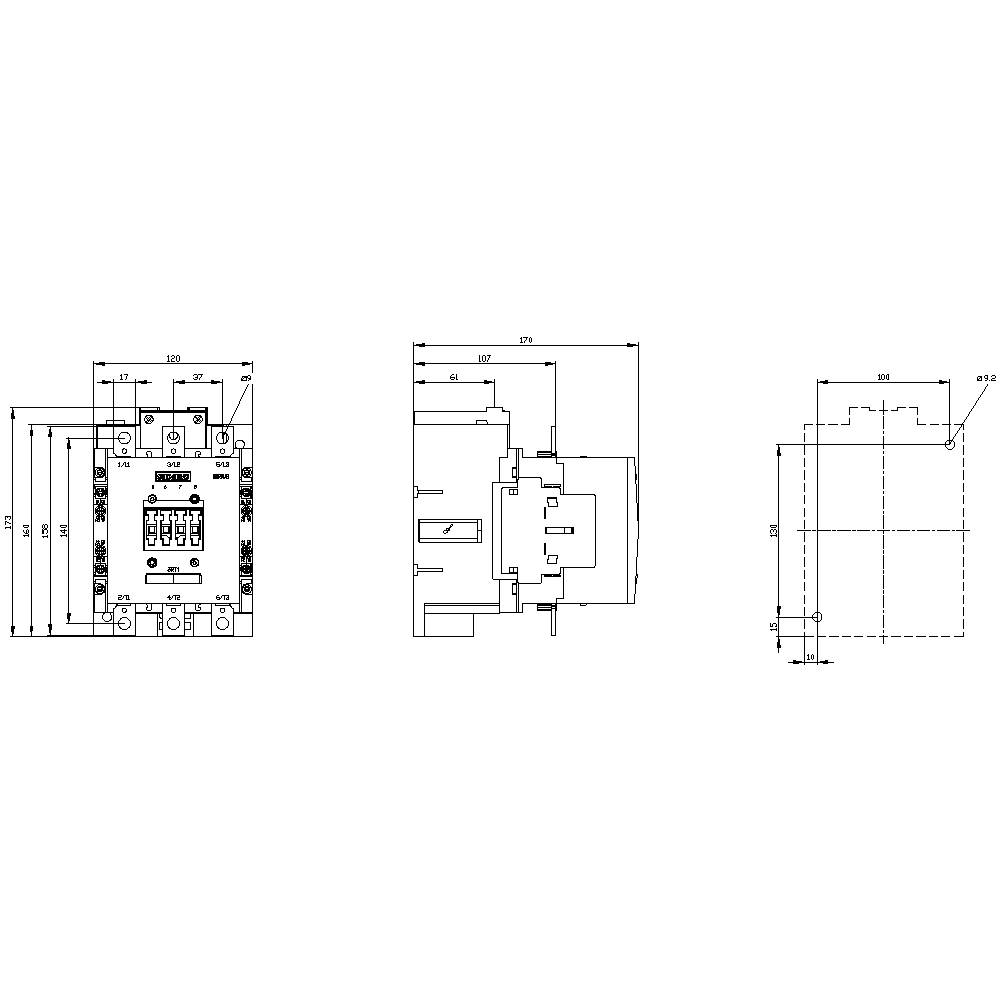

Technische Zeichnung eines elektrischen Schalters mit Front-, Seiten- und Draufsicht; enthält Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

90 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 1'239.95 / Stück)

CHF 1'239.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,185A/90kW/400V,3-polig,AC/DC200-277V,F-PLC-IN,2S+2Ö,Anschlussschiene/Schraubanschluss

Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Spannungsart zur Betätigung: AC/DC
Breite: 120 mm
Anschlussart Hauptstromkreis: Schienenanschluss
Bemessungsbetriebsleistung NEMA: 150 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Höhe: 172 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 215 A

Unser Service für Sie

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 120 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT1056-6SP36-3PA0

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 185 A

: 90 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 120 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 90 kW

: 3

: 2

: 2

: 185 A

: 215 A

: Schienenanschluss

: AC/DC

: 160 A

: 90 kW

: 110.3248125

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT1054-1AB36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747305

Lieferung Fr., 20. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 724.95^*

Siemens 3RT1054-1AD36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747306

Lieferung Fr., 4. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AM36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747308

Lieferung Fr., 4. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP30 Leistungsschütz 3 Schließer 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747309

Lieferung Fr., 27. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP36-3PA0 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1684580

Lieferung Do., 19. Nov.

100 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

Siemens 3RT1054-1AR36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Weitbereichselektronik Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699216

Lieferung Mo., 23. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747311

Lieferung Do., 19. Nov.

94 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AT36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750316

Lieferung Fr., 4. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AU36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1701888

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AV36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747312

Lieferung Mi., 9. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744941 Siemens 3RT1056-6SP36-3PA0 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744941 Siemens 3RT1056-6SP36-3PA0 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc: 200-277 V x (0,8-1,1) F-SPS Eingang 24 V DC 3-polig, Hilfskontakte 2 S + 2 Ö nicht lösbar Antrieb: elektronisch Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren mit großer Leistung, speziell konzipiert und zertifiziert für einen einfachen Aufbau sicherheitsgerichteter Anwendungen bis SIL CL 3.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für sicherheitsgerichtete Anwendungen die passende Anbindung an die Steuerung in Form eines fehlersicheren PLC-Eingangs. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Die Schütze 3RT mit fehlersicherer Ansteuerung sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen AC/DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
