Name: Siemens 3RT1056-6AM36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1750506
Availability: BackOrder

Ein elektrischer Schütz von Siemens, Modell Sirius 3RT. Schwarz-blaues Gehäuse mit mehreren Kontakten an der Oberseite.

'Blick auf industrielle Steuerungstafel links und Produktionsanlage hinter regennasser Scheibe rechts. Technologie und Industrieumfeld.'

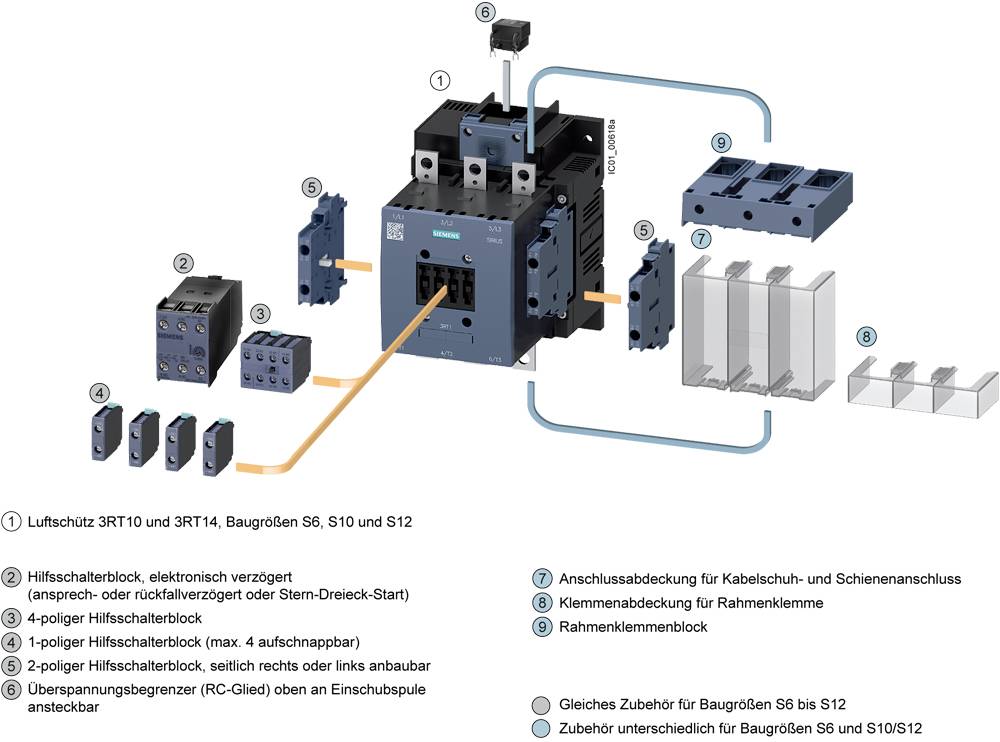

Detaillierte Darstellung eines Luftschützsystems mit verschiedenen Komponenten, Kabelanschlüssen und Zubehör für Baugrößen S6 bis S12.

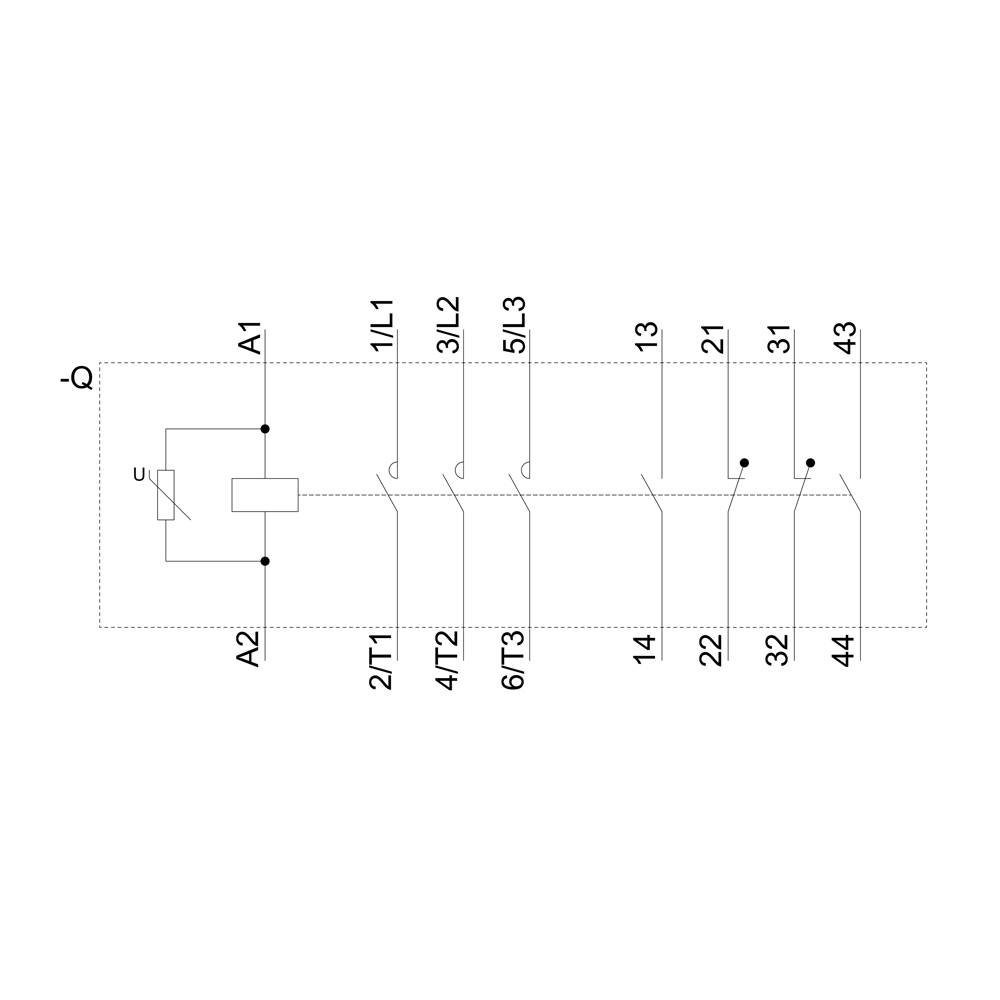

Schaltplan mit nummerierten Anschlüssen A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22, 31, 32, 43, 44.

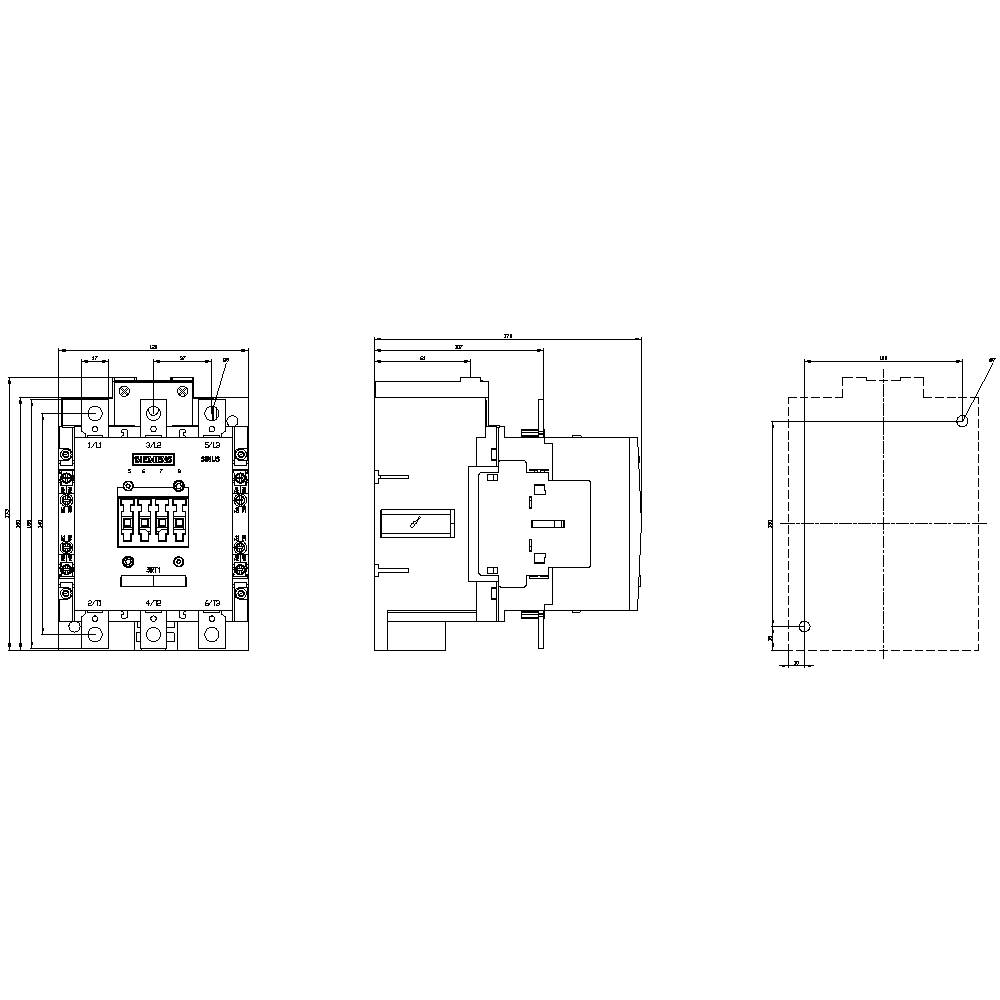

Technische Zeichnung eines Elektroschalters mit Front-, Seiten- und Aufsicht. Zeigt Anschlussdetails und Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

90 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

Lieferung Di., 24. Nov.

Anzahl

Stück

Gesamt (CHF 1'039.95 / Stück)

CHF 1'039.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,185A/90kW/400V,3-polig,AC/DC200-220V,2S+2Ö,Anschlussschiene/Schraubanschluss

Betriebsspannung bei AC 50 Hz: 1000 V
Betriebsspannung bei AC 60 Hz: 1000 V
Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Spannungsart zur Betätigung: AC/DC
Breite: 120 mm
Anschlussart Hauptstromkreis: Schienenanschluss
Bemessungsbetriebsleistung NEMA: 150 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Höhe: 172 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 215 A

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 120 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT1056-6AM36

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 185 A

: 90 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 120 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 90 kW

: 3

: 2

: 2

: 185 A

: 215 A

: Schienenanschluss

: AC/DC

: 160 A

: 90 kW

: 110.3248125

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT1054-1AB36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747305

Lieferung Mi., 11. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AD36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747306

Lieferung Di., 24. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AM36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747308

Lieferung Di., 24. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP30 Leistungsschütz 3 Schließer 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747309

Lieferung Mi., 18. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP36-3PA0 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1684580

Lieferung Mo., 9. Nov.

31 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

Siemens 3RT1054-1AR36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Weitbereichselektronik Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699216

Lieferung Fr., 13. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747311

Lieferung Mo., 9. Nov.

11 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AT36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750316

Lieferung Di., 24. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AU36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1701888

Lieferung Di., 24. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AV36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747312

Lieferung Mo., 30. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1750506 Siemens 3RT1056-6AM36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750506 Siemens 3RT1056-6AM36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc:200-220 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
