Name: Siemens 3RF2320-1AA65 Halbleiterschütz 1 Schließer Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1699331
Availability: BackOrder

Elektrischer Schaltschütz mit Kühlkörper, Modellbeschriftung 'SIRIUS', graues Gehäuse, Anschlüsse an der Vorderseite.

Ein geöffneter Schaltschrank mit mehreren Reihen elektrischer Komponenten und Verkabelungen, die für die Steuerungstechnik genutzt werden.

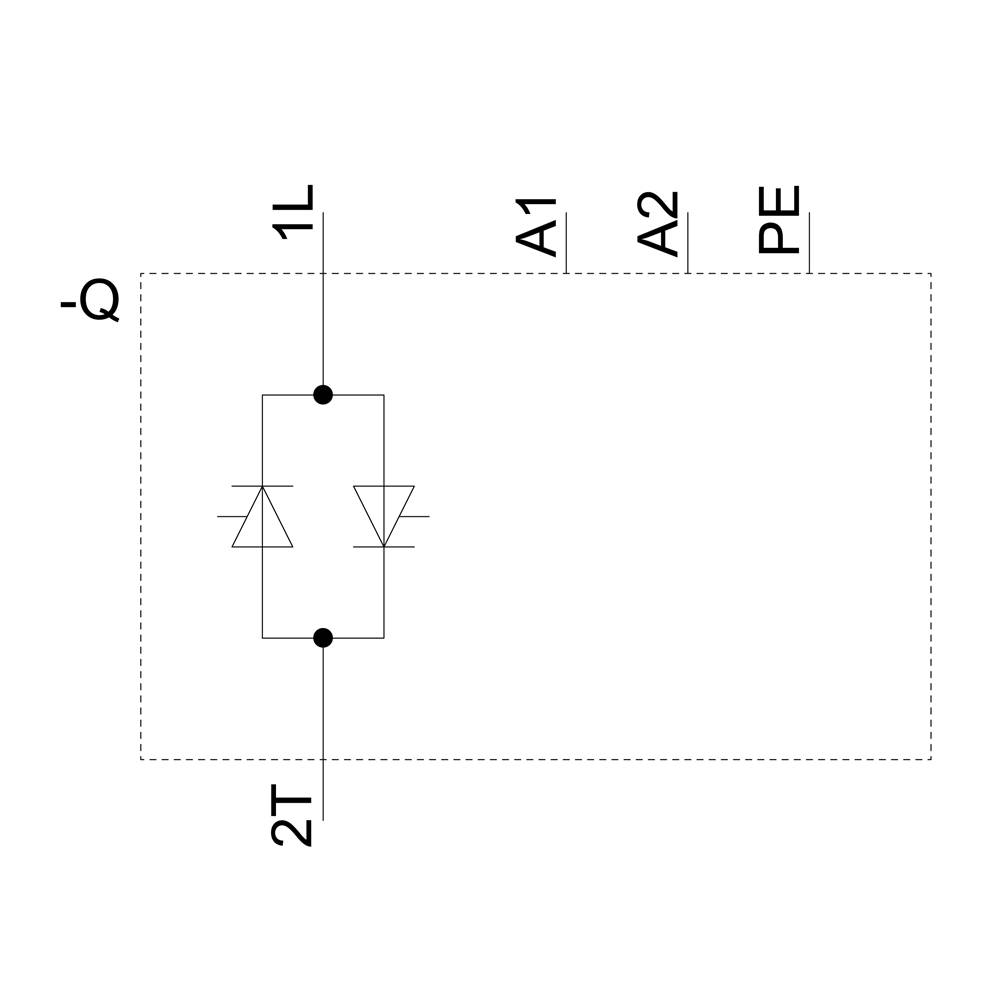

Schaltplan zeigt Brückengleichrichter mit Anschlüssen 1L, 2T, A1, A2 und PE. Dioden in entgegengesetzter Richtung angeordnet.

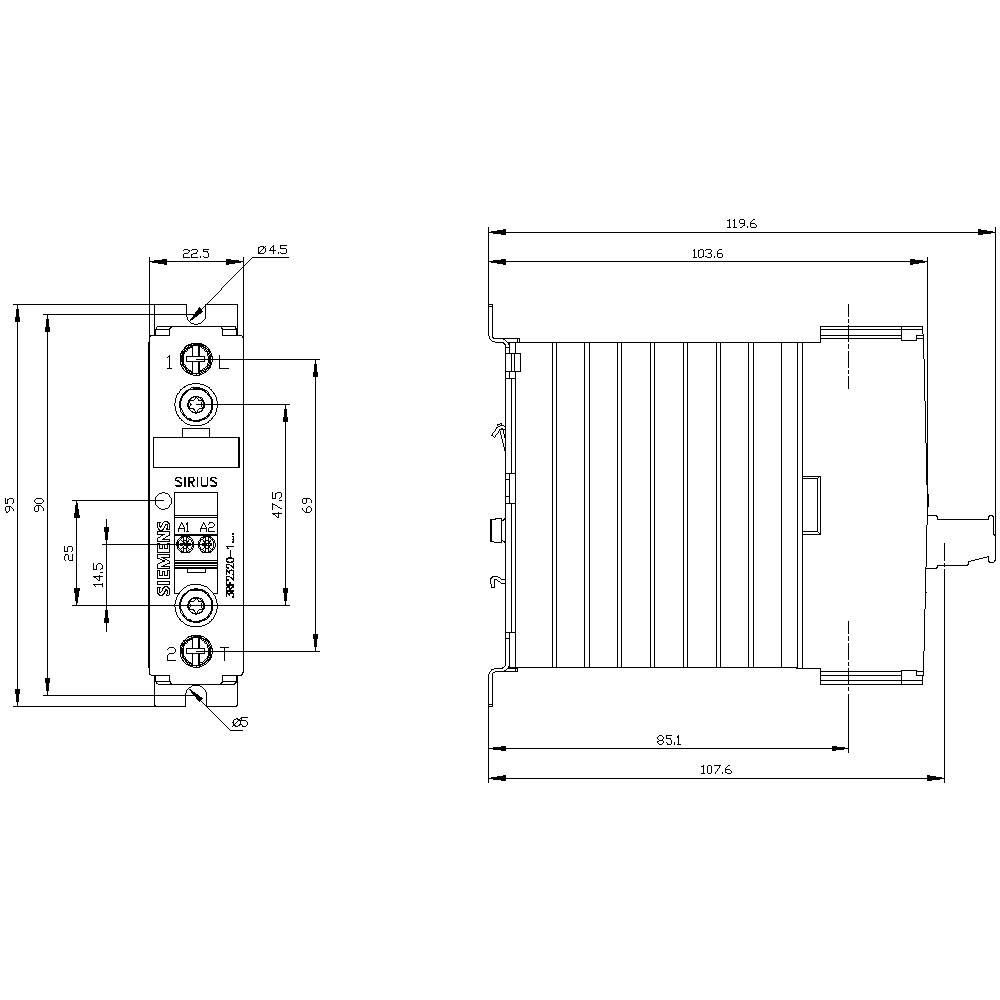

Technische Zeichnung eines elektronischen Bauteils: Zwei Ansichten mit Maßen. Links Detailansicht der Anschlüsse, rechts Seitenansicht des Gehäuses.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Anschluss

Schrauben

Typ

3RF2320-1AA65

Kontaktart

1 Schließer

Datenblatt (PDF)

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 93.95 / Stück)

CHF 93.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 20A 48-600V/110V DC

Anbau,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Motorschutz,Netz-Schütz,Schaltmodul,Schutz,Schütz

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 6 mm²
Leiterquerschnitt feindrähtig: 10 mm²
Montageart: Schnappbefestigung:Schraubbefestigung
Polzahl: 1polig

Produkt-Art: Halbleiterschütz

Typ: 3RF2320-1AA65

Polzahl: 1polig

Kontaktart: 1 Schließer

Hilfskontaktart: 1 Schließer

Steuerspannung (max.): 110 V/DC

Steuerspannungs-Bereich: 110 V/DC (max)

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Dauerstrom (max.): 20 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 123.5 mm

Abm.: (B x H x T) 22.5 x 100 x 123.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 20 A

: DC

: 20 A

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Laststrom

Siemens 3RF2310-1AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430851

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3RF2310-1AA04-0KN0 Halbleiterschütz Nullspannungsschaltend 1 Schließer 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430913

Lieferung Mo., 30. Nov.

Conrad Electronic

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RF2310-1AA06 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430844

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RF2310-1AA12 Halbleiterschütz 1 Schließer Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744353

Lieferung Mo., 30. Nov.

Conrad Electronic

1polig

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3RF2310-1AA14 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430888

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Siemens 3RF2310-1AA24 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430914

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RF2310-1AA26 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430877

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RF2310-1AA44 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430943

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3RF2310-1AA45 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A mit Gehäuse Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430944

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RF2310-1BA02 Halbleiterschütz Sofortschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431369

Lieferung Mo., 30. Nov.

Conrad Electronic

11 W

1polig

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1699331 Siemens 3RF2320-1AA65 Halbleiterschütz 1 Schließer Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699331 Siemens 3RF2320-1AA65 Halbleiterschütz 1 Schließer Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 110 V DC Schraubanschluss Sperrspannung 1200 V Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
