Name: Siemens 3RA2415-8XE31-2BB4 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens Single 1 S
Brand: Siemens
SKU: 1741649
Availability: BackOrder

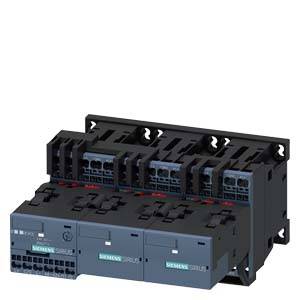

Ein elektrisches Schützmodul von Siemens, geeignet für industrielle Anwendungen, zeigt mehrere Anschlüsse zur Stromkreissteuerung.

Eine Person schneidet ein Holzbrett mit einer Kreissäge, während Holzspäne herumfliegen. Hände und Werkzeug sind im Fokus.

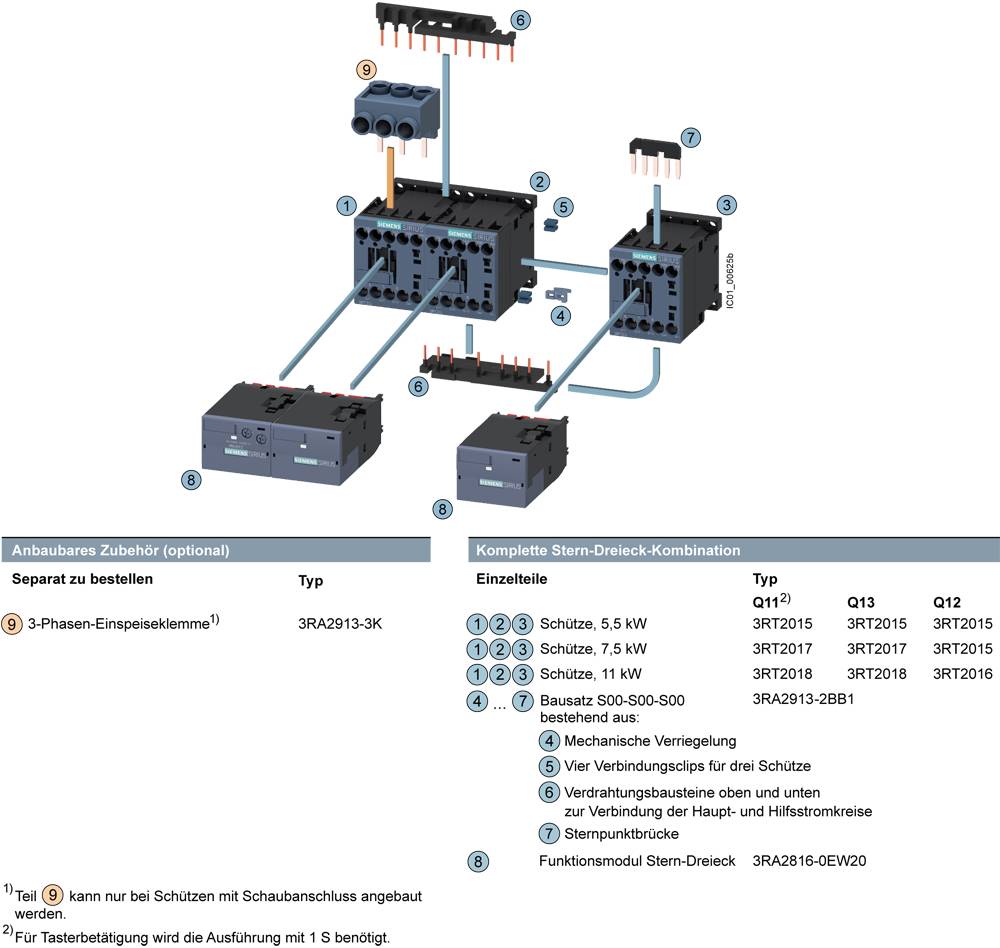

'Diagramm einer Strom-Schaltkombination mit Zubehör. Zeigt Schütztypen, Verbindungsteile und Funktionsmodule mit Typenbezeichnungen.'

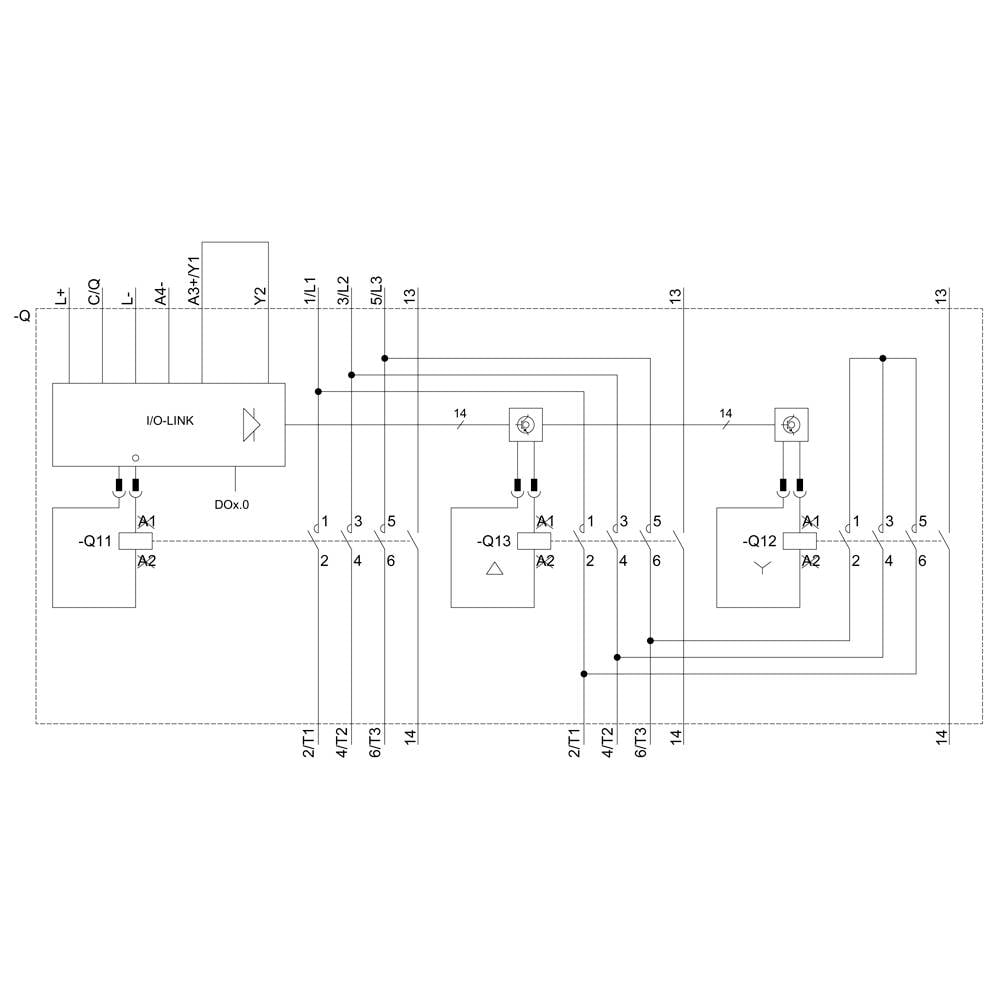

'Schaltplan mit IO-Link-Modul und Relais Q11, Q12, Q13. Zeigt die Verbindung zwischen den Komponenten und deren Anschlüsse.'

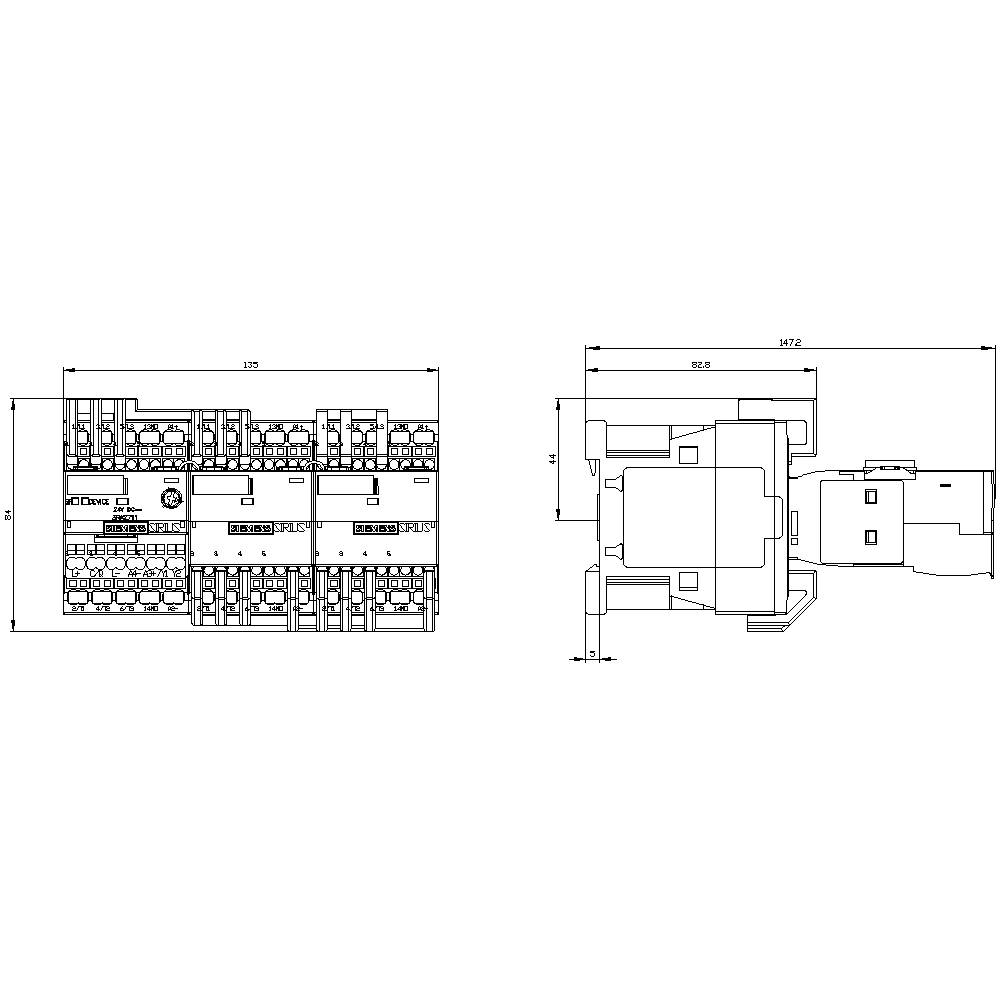

Technische Zeichnung: Detaillierte Baupläne einer elektrischen Schaltung mit Maßangaben in Millimetern. Zeigt Front- und Seitenansicht.

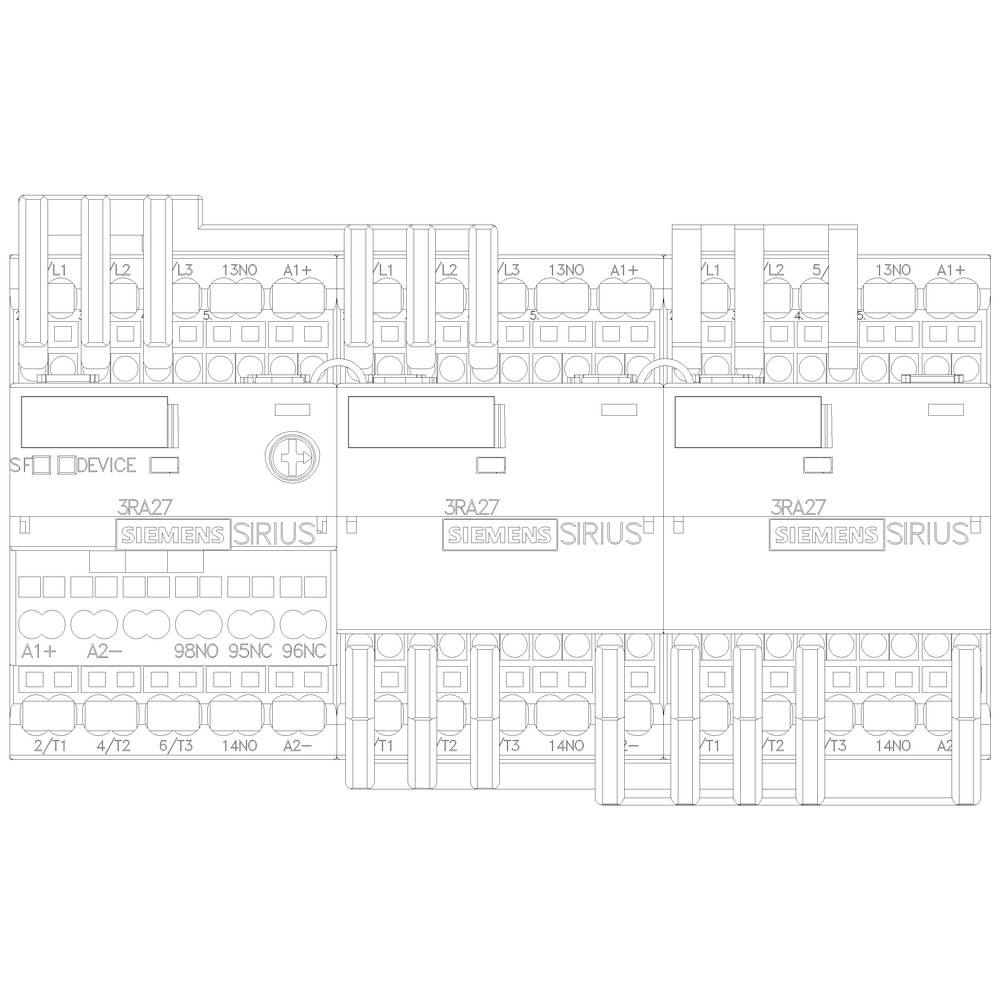

Lineart-Zeichnung eines elektrischen Schaltgeräts mit mehreren Komponenten und Anschlüssen, markiert mit 'SIRIUS' und '3RA27'.

1/6

Abbildung ähnlich

Produkt-Art

Stern-Dreieck-Kombination

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Verpackungsart

Single

Datenblatt (PDF)

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 379.95 / Stück)

CHF 443.95

-14 %

CHF 379.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stern-Dreieck-Kombination mit I/O-Link AC3, 5,5kW/400V DC24V, 3pol. S00

Anlasskombination,Federzugkombination,Federzugschützkombination,Motorschützkombination,Motorstarterkombination,Schütz,Schützbaustein,Schützkombination,Starterkombination,Stern Dreieck

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Single

Produkt-Art: Stern-Dreieck-Kombination

Typ: 3RA2415-8XE31-2BB4

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Schaltspannung (max.): 690 V/AC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 135 mm

Höhe: 84 mm

Tiefe: 145 mm

Abm.: (B x H x T) 135 x 84 x 145 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Stern-Dreieck-Schütz

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Federzuganschluss

: DC

: sonstige

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Mo., 23. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Mo., 23. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1741649 Siemens 3RA2415-8XE31-2BB4 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens Single 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741649 Siemens 3RA2415-8XE31-2BB4 Stern-Dreieck-Kombination 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens Single 1 S

Beschreibung

Stern-Dreieck-Komb., I/O-Link AC-3, 5,5 kW/400 V, DC 24 V 3-polig, Baugröße S00 Baugröße S00, Federzuganschluss elektrische und mechanische Verriegelung 2 S integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.
Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Stern-Dreieck-Kombination 5,5kW/400V 24VDC S00 3RA2415-8XE31-2BB4, Verpackungseinheit: 1 Stk., EAN: 4011209838086

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Stern-Dreieck-Kombination 5,5kW/400V 24VDC S00 3RA2415-8XE31-2BB4, Verpackungseinheit: 1 Stk., EAN: 4011209838086
