Name: Siemens 3RA2328-8XE30-1BB4 Wendeschützkombination 3 Schließer 18.5 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (
Brand: Siemens
SKU: 1751369
Availability: BackOrder

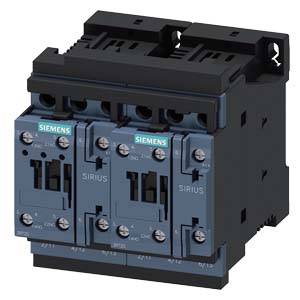

Zwei nebenstehende elektrische Schütze von Siemens mit der Aufschrift 'SIRIUS', montiert in einem Gehäuse.

Offener Schaltschrank mit mehreren Regalen, auf denen elektronische Komponenten und Kabel angeordnet sind. Die Tür ist vollständig geöffnet.

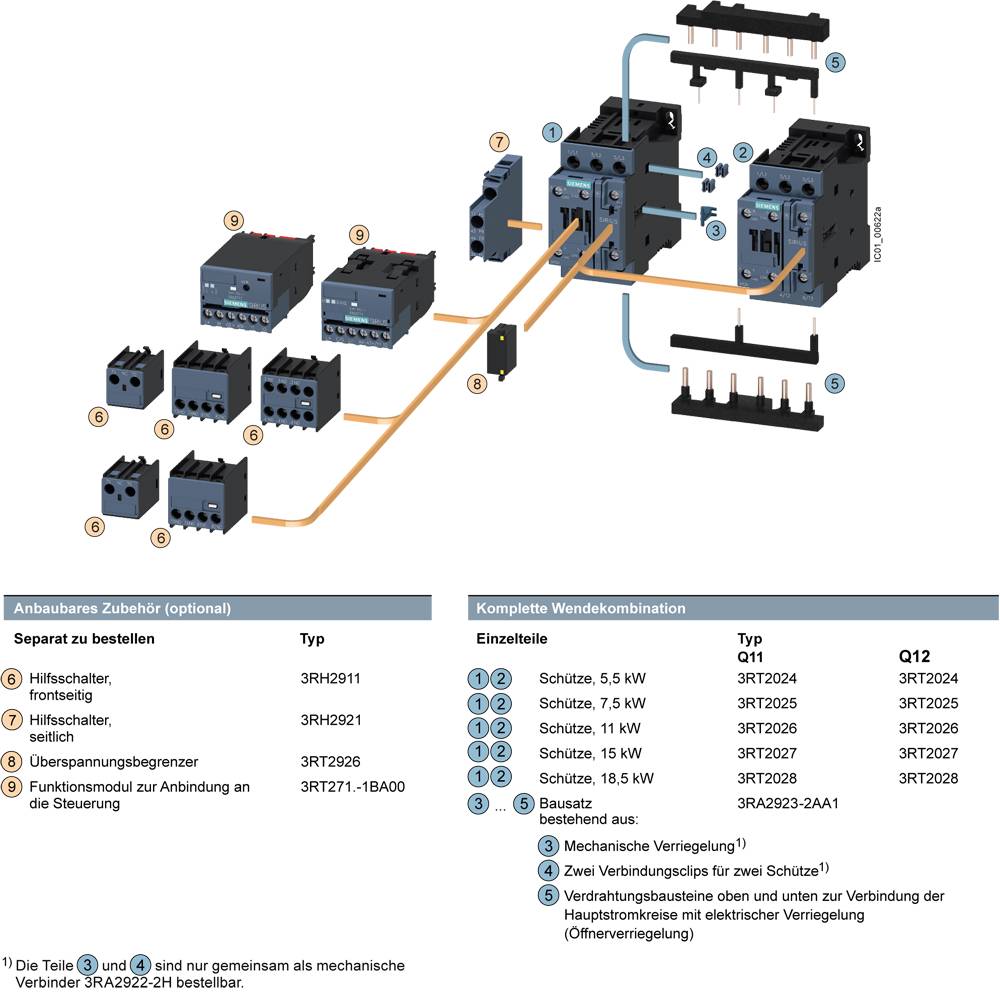

Komplette Wendekombination mit Schützen und Zubehör. Hauptschütze (5,5 kW und 7,5 kW). Zubehör separat und optional bestellbar.

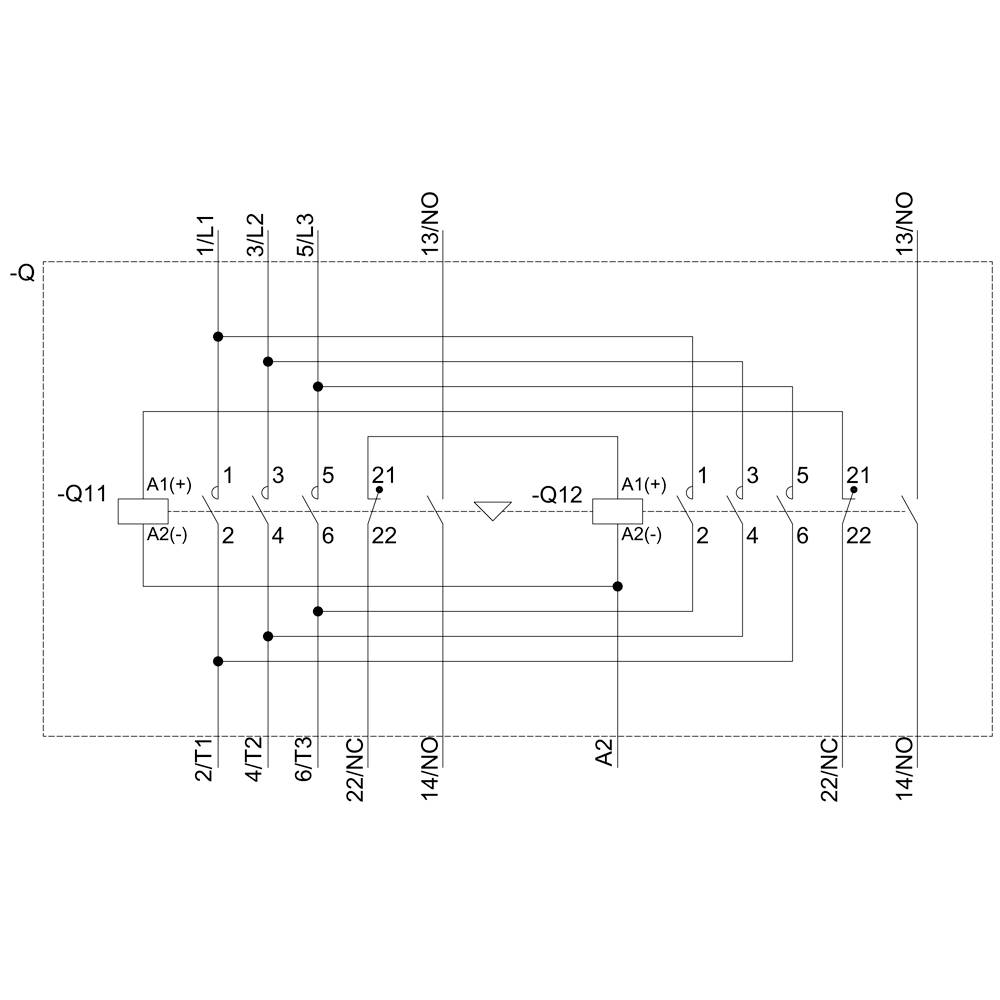

Schaltschema mit zwei Relais. Zeigt Verbindungen zwischen Klemmen 1L1, 3L2, 5L3, und Ausgängen -Q11, -Q12. 22/NC und 14/NO markiert.

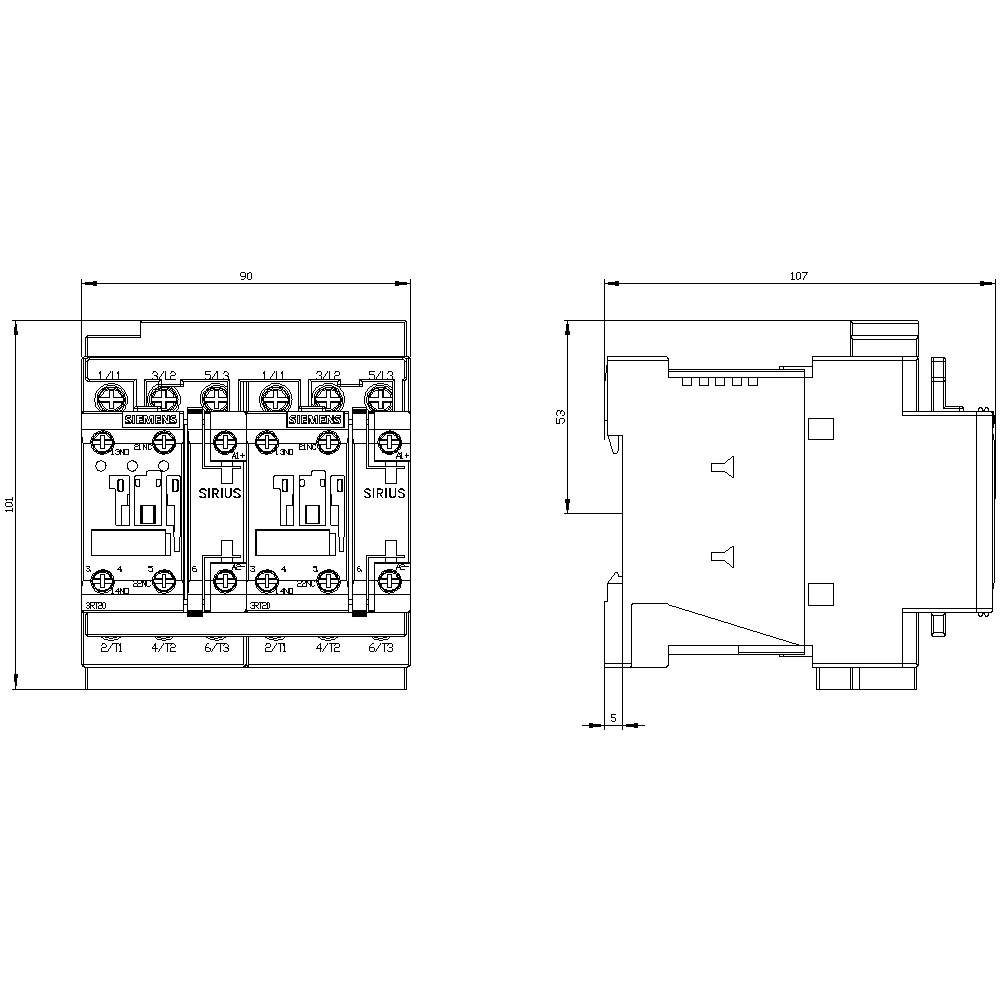

Technische Zeichnung eines elektrischen Schütz-Schemas. Links: Vorderansicht mit Anschlüssen und Beschriftung. Rechts: Seitenansicht mit Maßangaben.

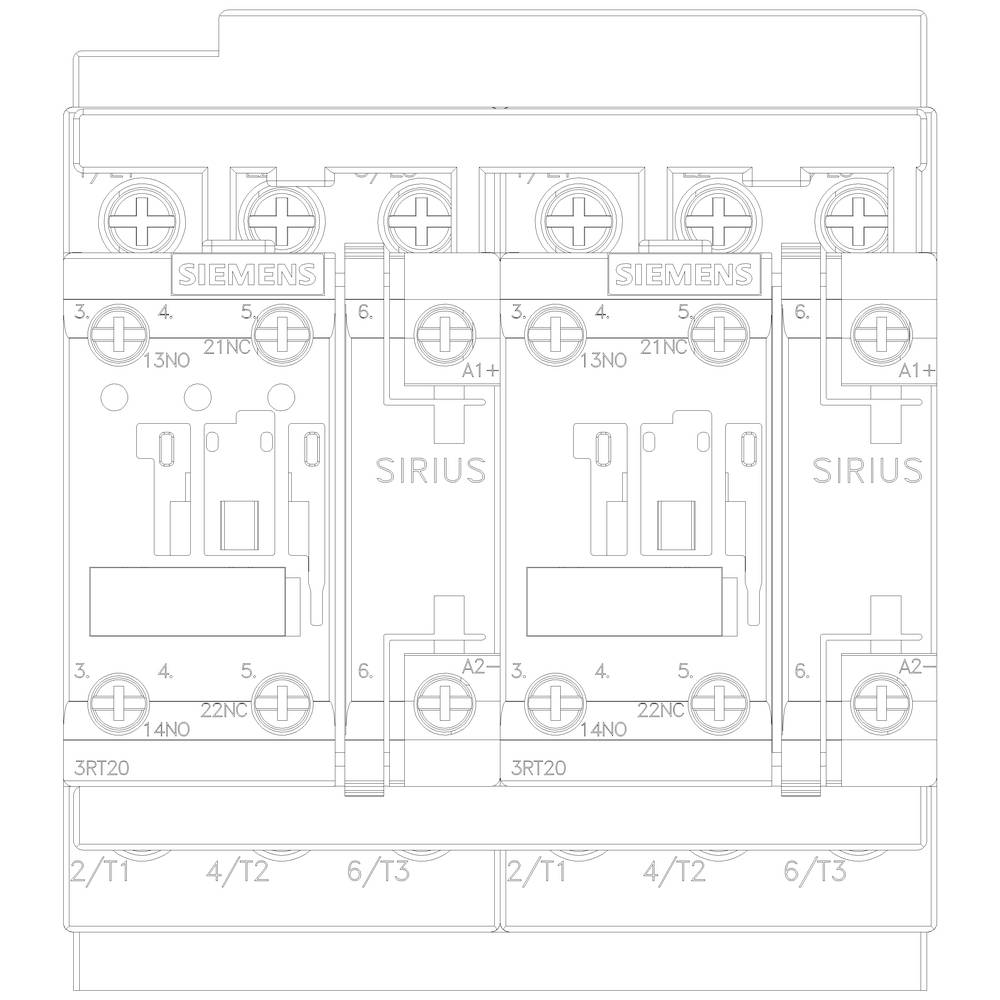

Schaltplan eines dreifachen elektrischen Schützmoduls 'Siemens Sirius', zeigt Verdrahtungsanordnung und Anschlussklemmen.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

27 A

Leistung

18.5 kW

Datenblatt (PDF)

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 393.95 / Stück)

CHF 393.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination mit I/O-Link, AC3, 18,5kW/400V, DC24V 3pol. S0

Kombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Wendekombination

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Verpackungsart: Piece

Produkt-Art: Wendeschützkombination

Typ: 3RA2328-8XE30-1BB4

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 2 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 38 A

Laststrom: 27 A

: 18.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 101 mm

Tiefe: 107 mm

Abm.: (B x H x T) 90 x 101 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Schraubanschluss

: DC

: sonstige

: 18.38746875

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Mo., 23. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Mo., 23. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mi., 25. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Mi., 25. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1751369 Siemens 3RA2328-8XE30-1BB4 Wendeschützkombination 3 Schließer 18.5 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1751369 Siemens 3RA2328-8XE30-1BB4 Wendeschützkombination 3 Schließer 18.5 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (

Beschreibung

Wendekombination, AC-3e/AC-3, 38 A, 18,5 kW / 400 V, 3-polig, DC 24 V, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S, mit Spannungsabgriff für 3RA27 Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
