Name: Siemens 3RA2328-8XB30-2AG2 Wendeschützkombination 3 Schließer 690 V/AC 27 A 1 St.
Brand: Siemens
SKU: 1741626
Availability: BackOrder

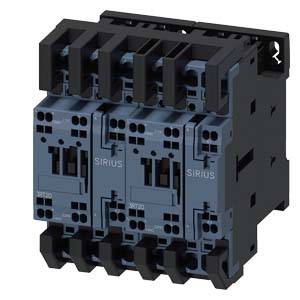

Ein dreipoliger elektrischer Schütz SIRIUS von Siemens, verwendet zur Steuerung von Stromkreisen, mit blauen und schwarzen Elementen.

Metallschrank mit geöffneter Tür, gefüllt mit elektrischen Steuerkomponenten und Verkabelung, vermutlich für industrielle Anwendungen.

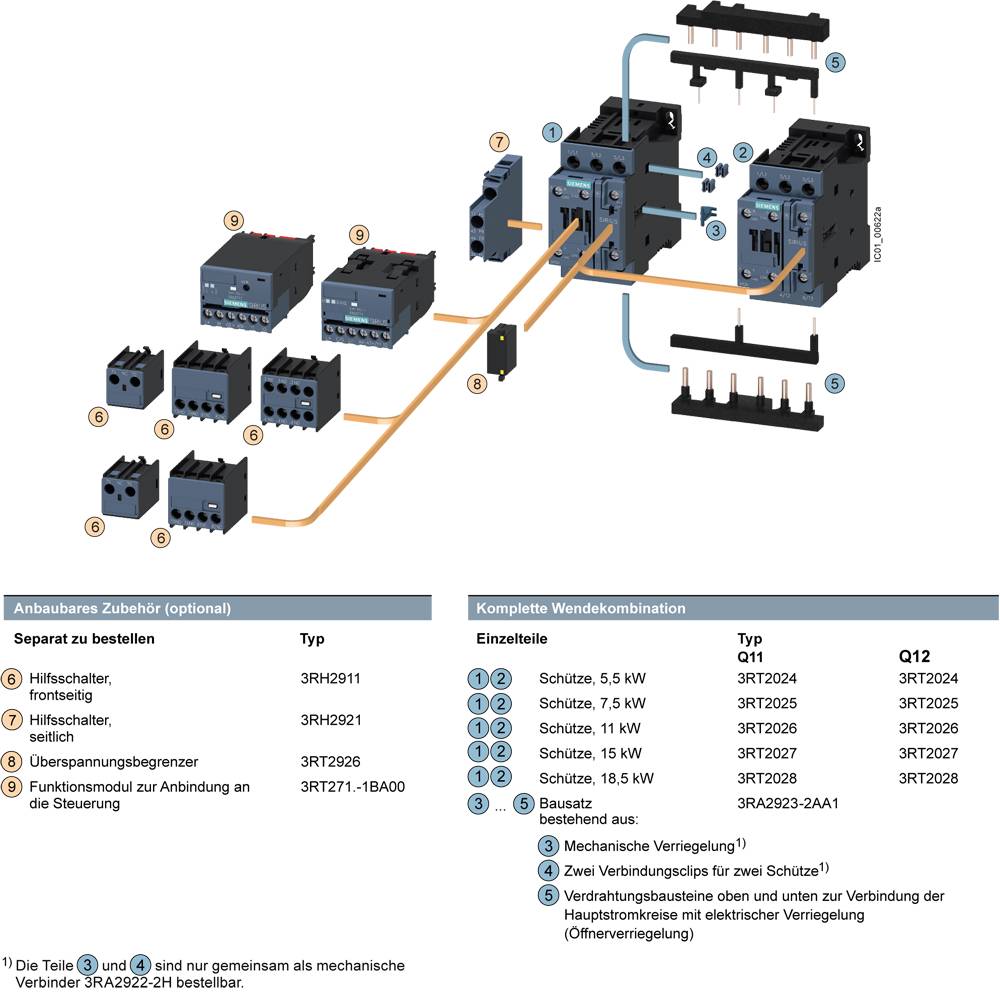

'Diagramm von Schalttechnikkomponenten. Linke Seite zeigt Anbausätze, rechte Seite eine Wendekombination mit Typenangaben und Leistungsdaten.'

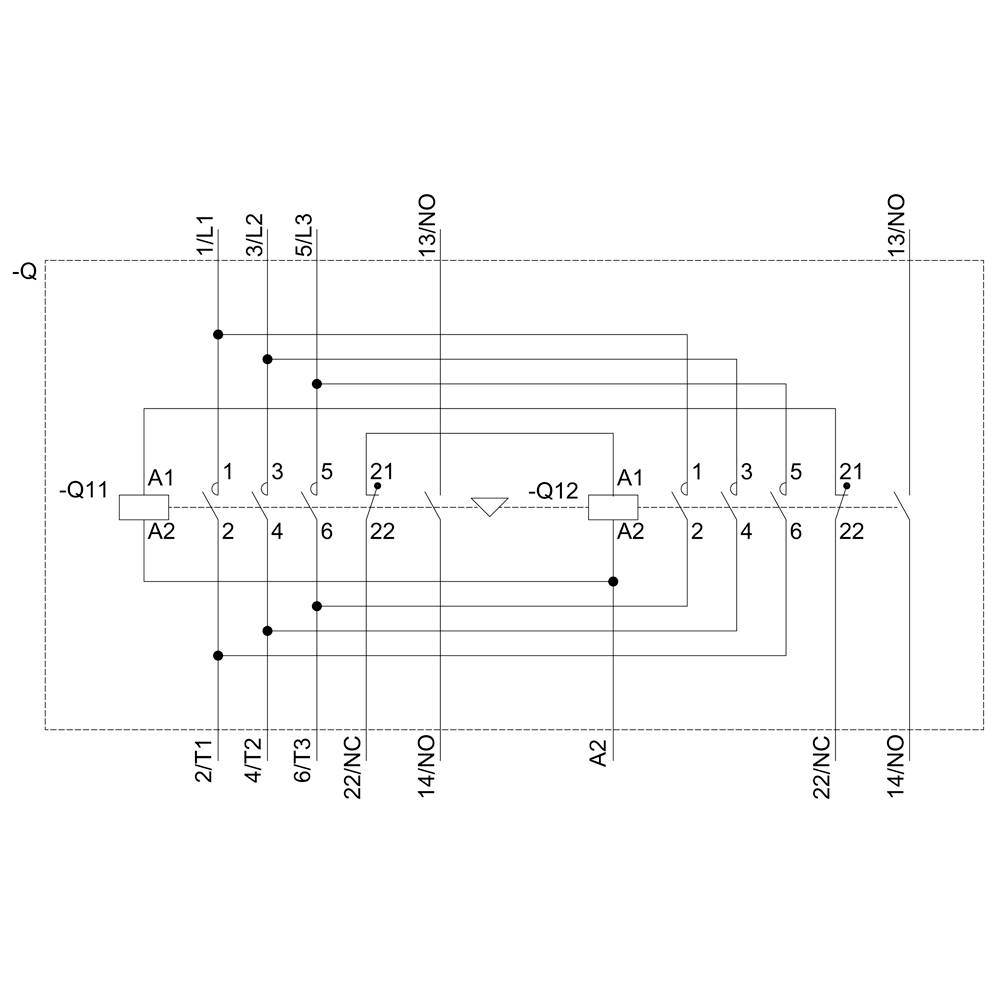

Schaltplan eines elektronischen Schaltkreises mit gekennzeichneten Komponenten: A1, A2, T1, Verbindungen und Kontaktstellen.

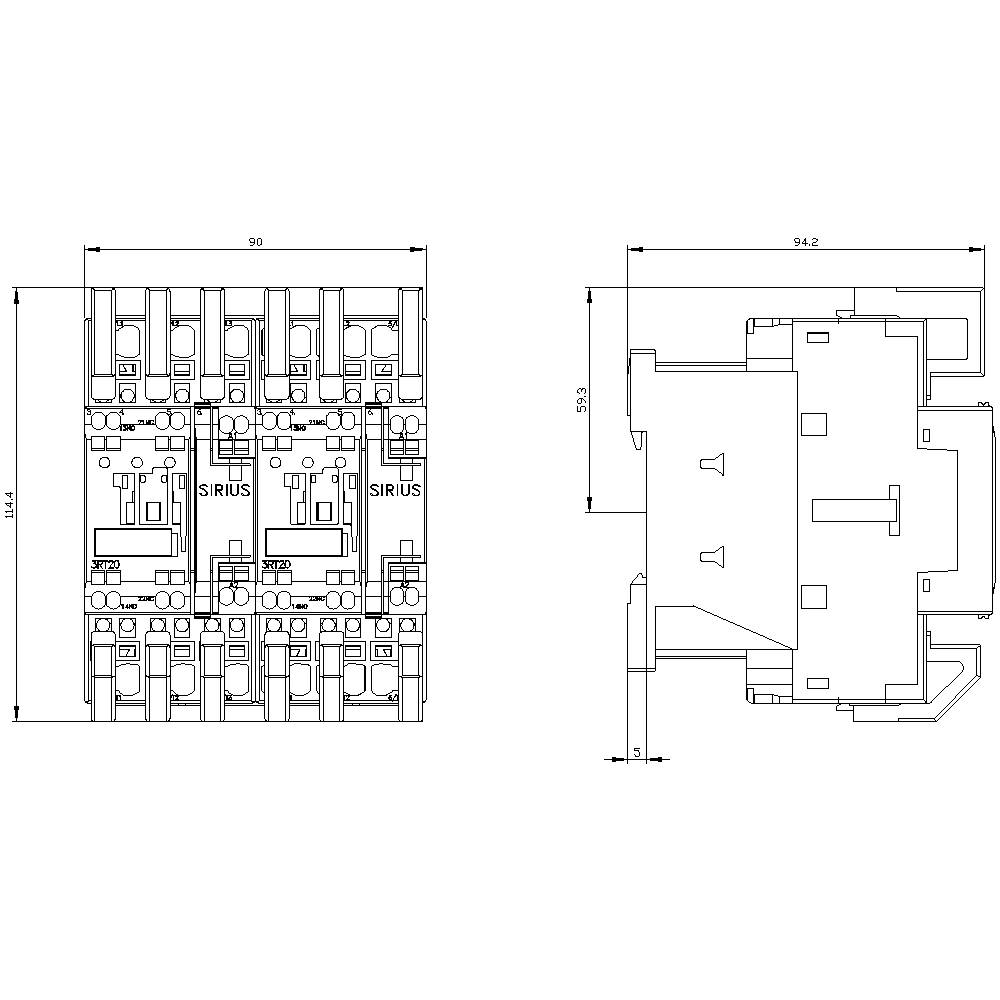

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen in Millimetern, Vorder- und Seitenansicht abgebildet.

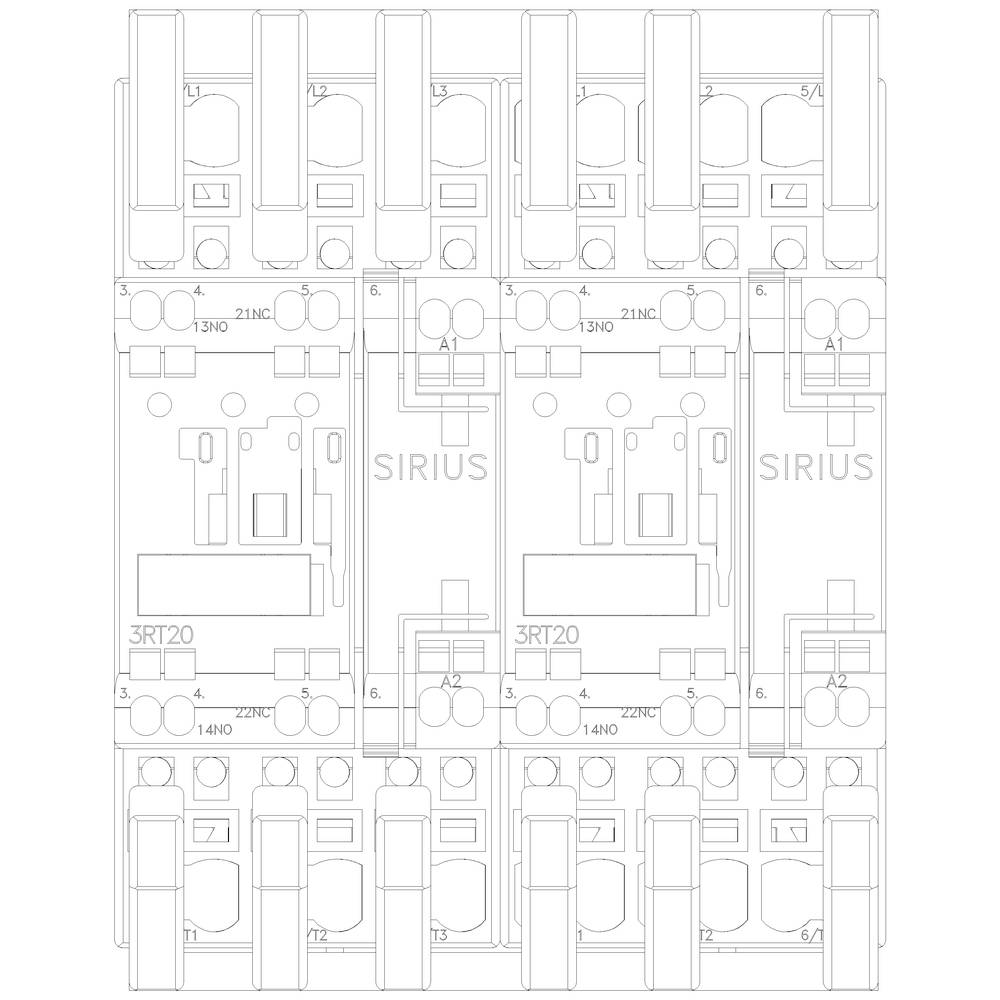

Technische Zeichnung von drei elektronischen Bauteilen in einer Reihe, markiert mit 'SIRIUS' und '3RT20'. Zeigt Schaltkreiskomponenten und Anschlüsse.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

27 A

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 263.95 / Stück)

CHF 305.95

-14 %

CHF 263.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination AC-3, 18,5kW/400V AC110V, 50/60Hz, 3pol. S0

Federzugkombination,Federzugschützkombination,Kombination,Reversierkombination,Revesierschütz,Schütz,Schützbaustein,Schützkombination,Umkehrkombination,Wendekombination

Unser Service für Sie

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2328-8XB30-2AG2

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 V/AC (max)

Laststrom: 27 A

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 114 mm

Tiefe: 97 mm

Abm.: (B x H x T) 90 x 114 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Federzuganschluss

: AC

: sonstige

: 18.38746875

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Fr., 13. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Fr., 13. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1741626 Siemens 3RA2328-8XB30-2AG2 Wendeschützkombination 3 Schließer 690 V/AC 27 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741626 Siemens 3RA2328-8XB30-2AG2 Wendeschützkombination 3 Schließer 690 V/AC 27 A 1 St.

Beschreibung

Wendekombination, AC-3e/AC-3, 38 A, 18,5 kW / 400 V, 3-polig, AC 110 V, 50/60 Hz, Federzuganschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
