Name: Siemens 3RA2327-8XB30-1AC2 Wendeschützkombination 3 Schließer 15 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (Re
Brand: Siemens
SKU: 1749279
Availability: BackOrder

Elektrobauteil von Siemens, Typ 'SIRIUS', mit mehreren Verbindungspunkten. Dient zur Steuerung elektrischer Stromkreise.

Schaltanlage mit offenen Türen zeigt elektronische Komponenten und Verkabelung.

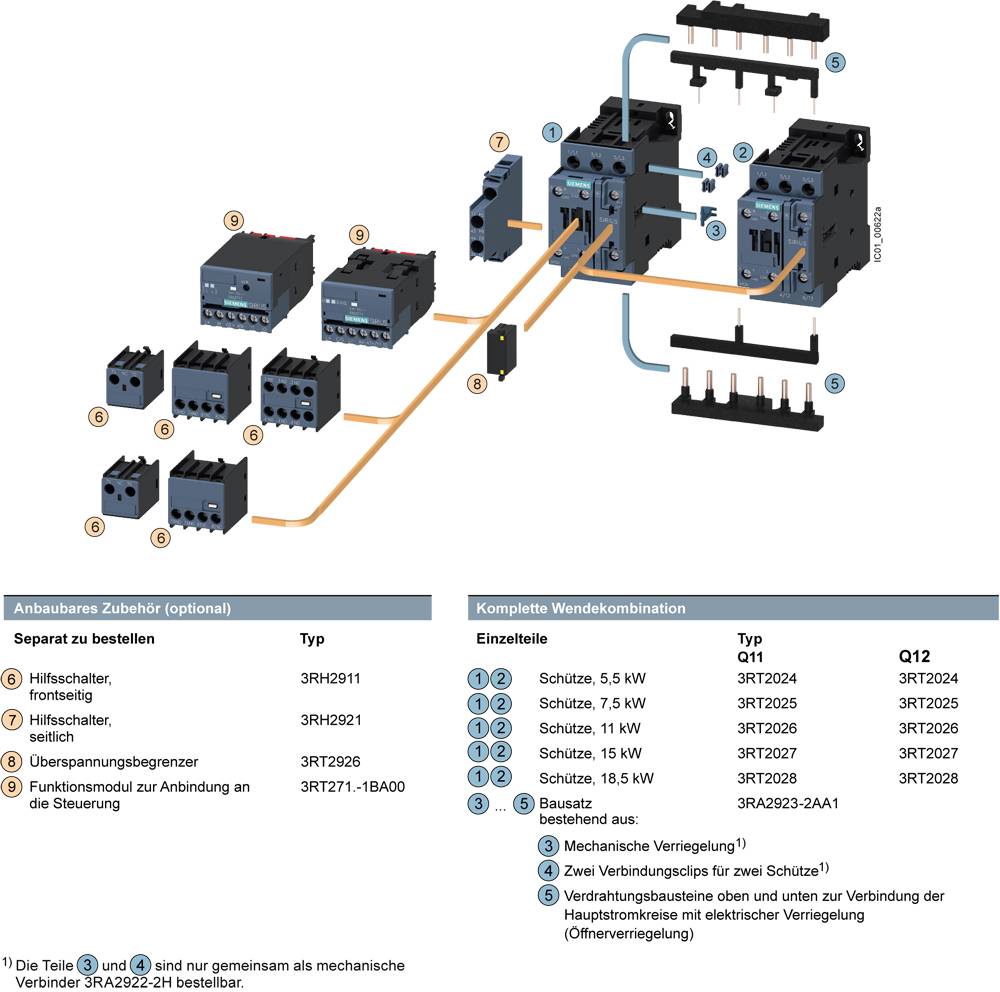

'Übersicht von Schützen und Zubehör. Links: separat bestellbares Zubehör. Rechts: komplette Wende-Kombination mit Einzelteilen und Typen.'

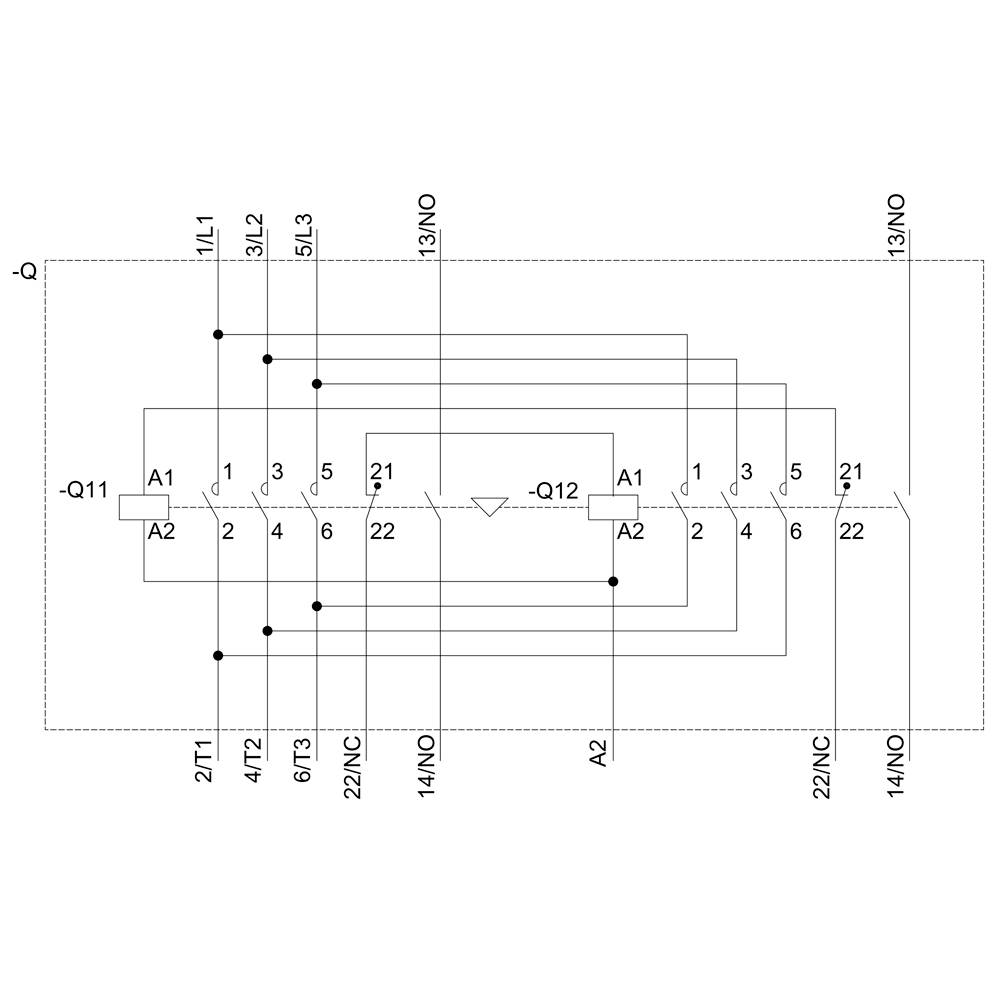

Schaltschema eines elektrischen Steuerkreises mit Kontakten und Verbindungen; zeigt Positionen von A1, A2, Kontakten Q11, Q12.

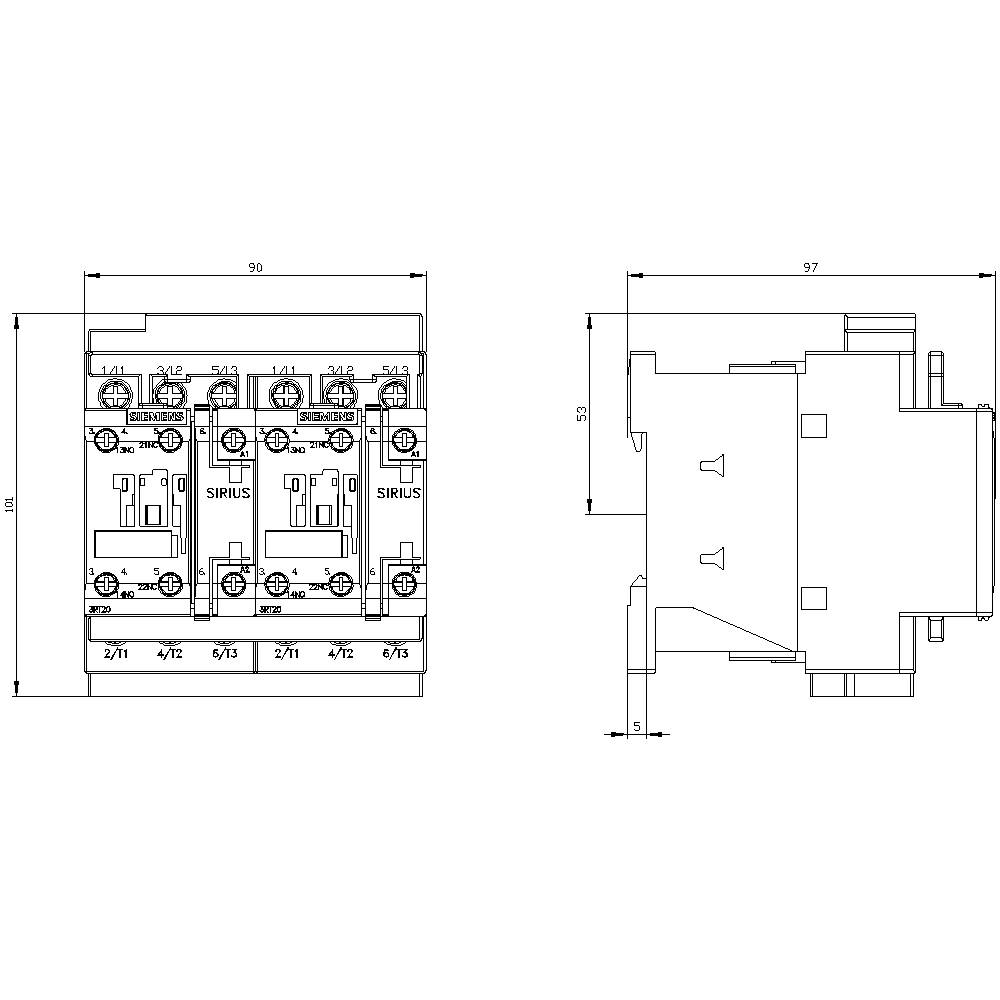

Technische Zeichnung eines elektrischen Schaltgeräts mit Maßen in Millimetern, zeigt Vorder- und Seitenansicht für Installationszwecke.

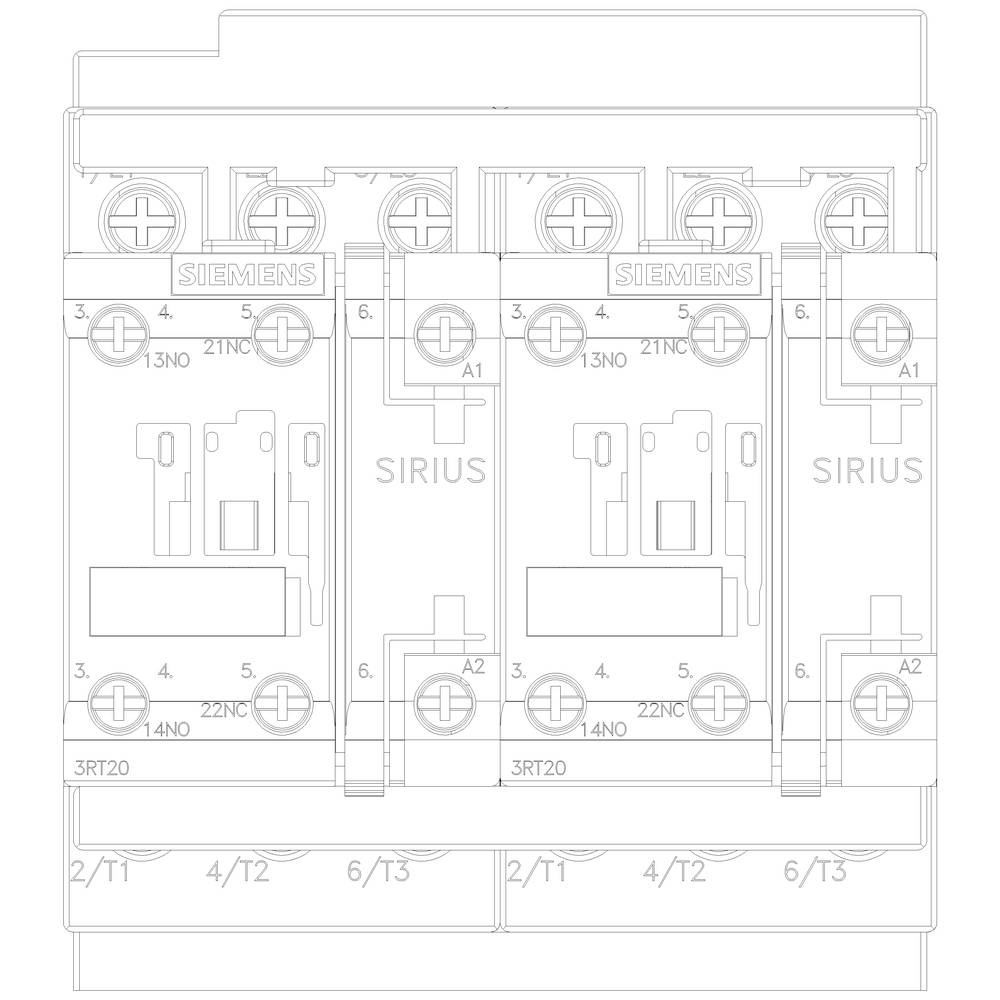

Technische Zeichnung von drei nebeneinander angeordneten elektrischen Schützen, markiert mit 'SIEMENS SIRIUS' und numerierten Anschlüssen.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

27 A

Leistung

15 kW

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 239.95 / Stück)

CHF 283.95

-15 %

CHF 239.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination AC-3, 15kW/400V AC24V, 50/60Hz, 3pol. S0

Kombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Wendekombination

Unser Service für Sie

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2327-8XB30-1AC2

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 32 A

Laststrom: 27 A

: 15 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 101 mm

Tiefe: 97 mm

Abm.: (B x H x T) 90 x 101 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 15 kW

: 3

: 0

: 32 A

: IP20

: Schraubanschluss

: AC

: sonstige

: 14.709975

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Fr., 13. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Fr., 13. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1749279 Siemens 3RA2327-8XB30-1AC2 Wendeschützkombination 3 Schließer 15 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (Re

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749279 Siemens 3RA2327-8XB30-1AC2 Wendeschützkombination 3 Schließer 15 kW 690 V/AC 27 A mit Hilfskontakt Passend für Marke (Re

Beschreibung

Wendekombination, AC-3e/AC-3, 32 A, 15 kW / 400 V, 3-polig, AC 24V, 50/60 Hz, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
