Name: Siemens 3RA2324-8XE30-1BB4 Wendeschützkombination 3 Schließer 5.5 kW 690 V/AC 11 A Passend für Marke (Relais): Siemens 1
Brand: Siemens
SKU: 1741591
Availability: BackOrder

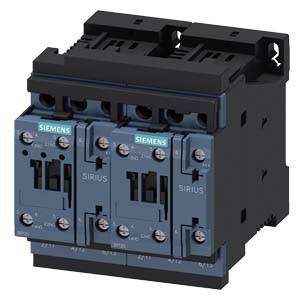

Ein elektrischer Schütz der Marke Siemens, Modell Sirius. Dient zur Steuerung elektrischer Lasten in industriellen Anwendungen.

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen.

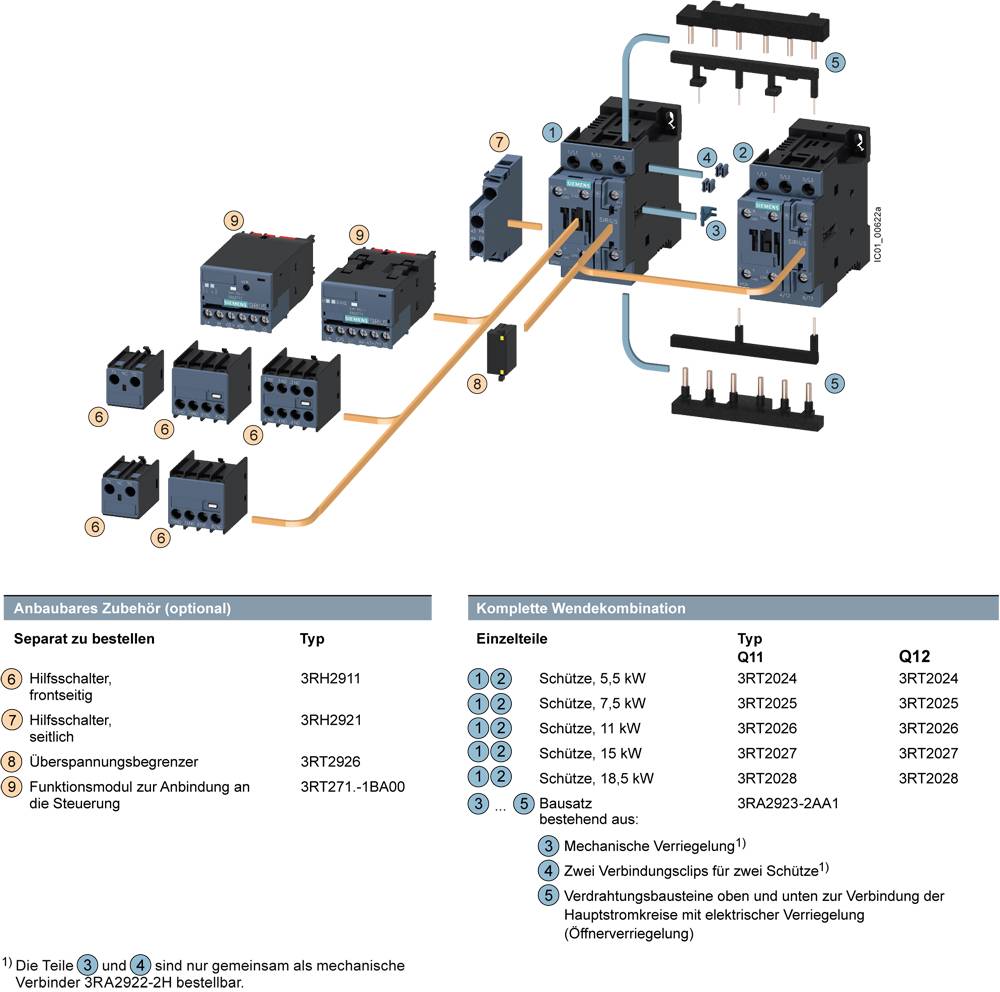

'Anbau- und Einzelteile von Elektroschützen: Auflistung der Typen und Optionen mit grafischer Darstellung der Wendel- und Anbauteile.'

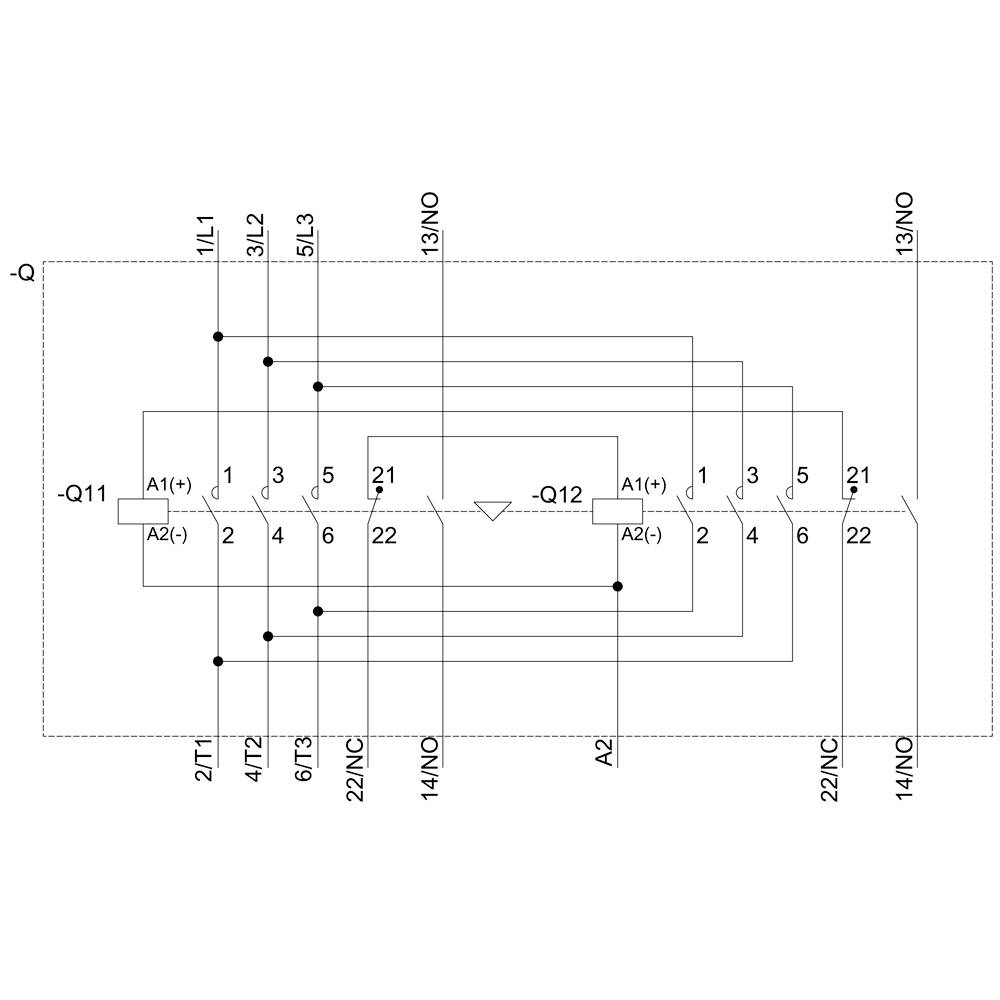

Schaltplan eines elektrischen Stromkreises mit mehreren Relais, Schaltern und Verbindungen. Hauptverbindungen zwischen Q11 und Q12.

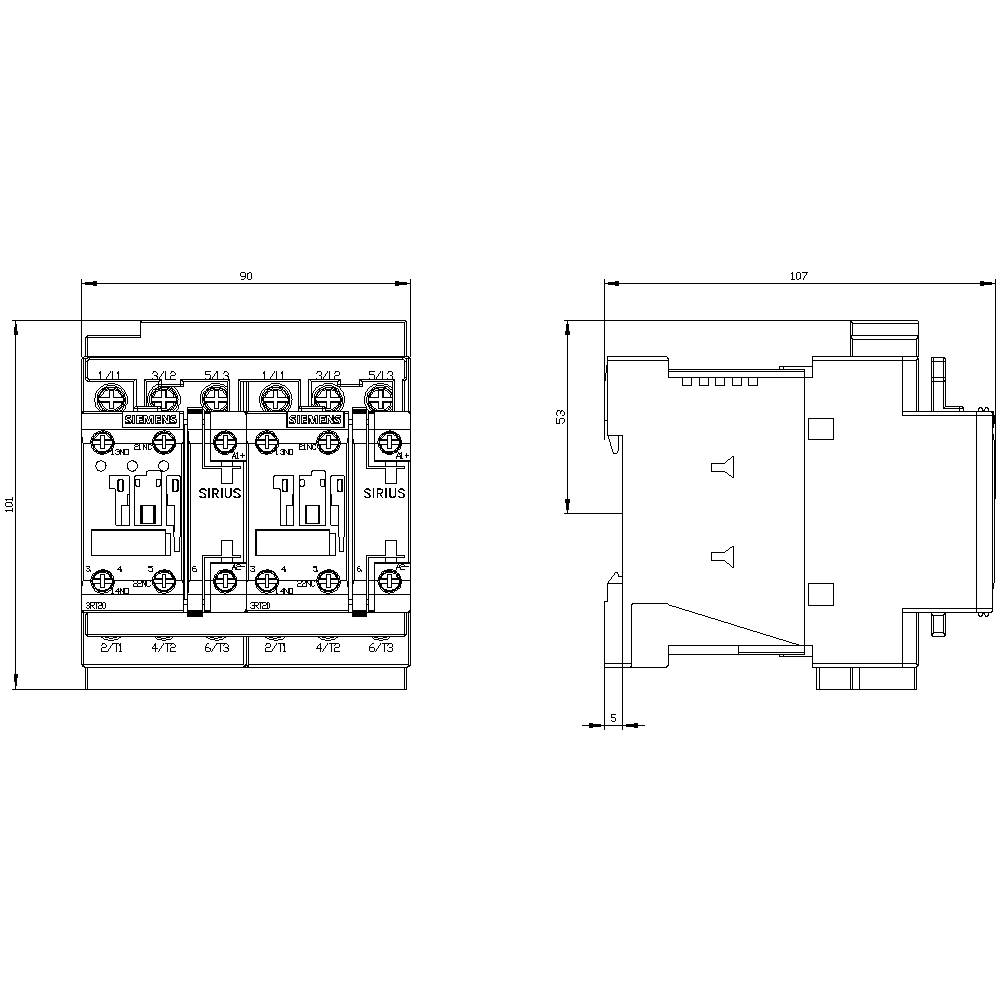

'Technische Zeichnung eines elektrischen Bauteils mit Abmessungen: Breite 90 mm, Tiefe 107 mm, Höhe 76 mm. Verschiedene Anschlüsse markiert.'

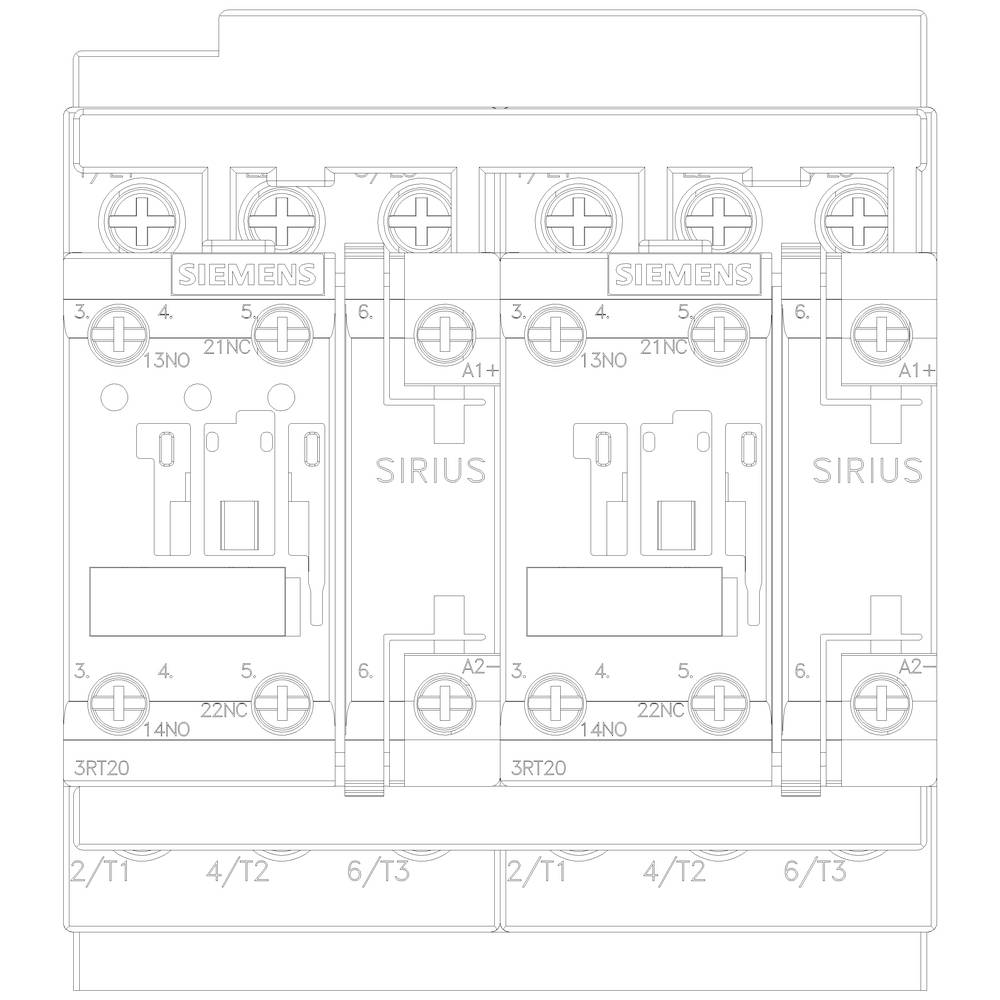

Schaltplan eines dreipoligen Siemens-Schützes mit Bezeichnungen der Anschlüsse und Schaltstellungen; zeigt elektrische Verbindungen.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

11 A

Leistung

5.5 kW

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 217.95 / Stück)

CHF 255.95

-15 %

CHF 217.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination mit I/O-Link, AC3, 5,5kW/400V, DC24V 3pol. S0

Kombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Wendekombination

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2324-8XE30-1BB4

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 11 A

Laststrom: 11 A

: 5.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 101 mm

Tiefe: 107 mm

Abm.: (B x H x T) 90 x 101 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Schraubanschluss

: DC

: sonstige

: 5.516240625

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mi., 18. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mi., 18. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mi., 18. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mi., 18. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Mo., 16. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mi., 18. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mi., 18. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mi., 18. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Mi., 18. Nov.

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1741591 Siemens 3RA2324-8XE30-1BB4 Wendeschützkombination 3 Schließer 5.5 kW 690 V/AC 11 A Passend für Marke (Relais): Siemens 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741591 Siemens 3RA2324-8XE30-1BB4 Wendeschützkombination 3 Schließer 5.5 kW 690 V/AC 11 A Passend für Marke (Relais): Siemens 1

Beschreibung

Wendekombination, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S, mit Spannungsabgriff für 3RA27 Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
