Siemens 3RA2323-8XB30-1AK6 Wendeschützkombination Passend für Marke (Relais): Siemens Piece 1 St. – Conrad Electronic Schweiz | Conrad Electronic » All parts of success

'Siemens SIRIUS Schütz'; blaugraues elektrisches Schaltgerät mit mehreren Anschlüssen und Markenzeichen, verwendet in Steuerungsanlagen.

'Siemens SIRIUS Schütz'; blaugraues elektrisches Schaltgerät mit mehreren Anschlüssen und Markenzeichen, verwendet in Steuerungsanlagen.

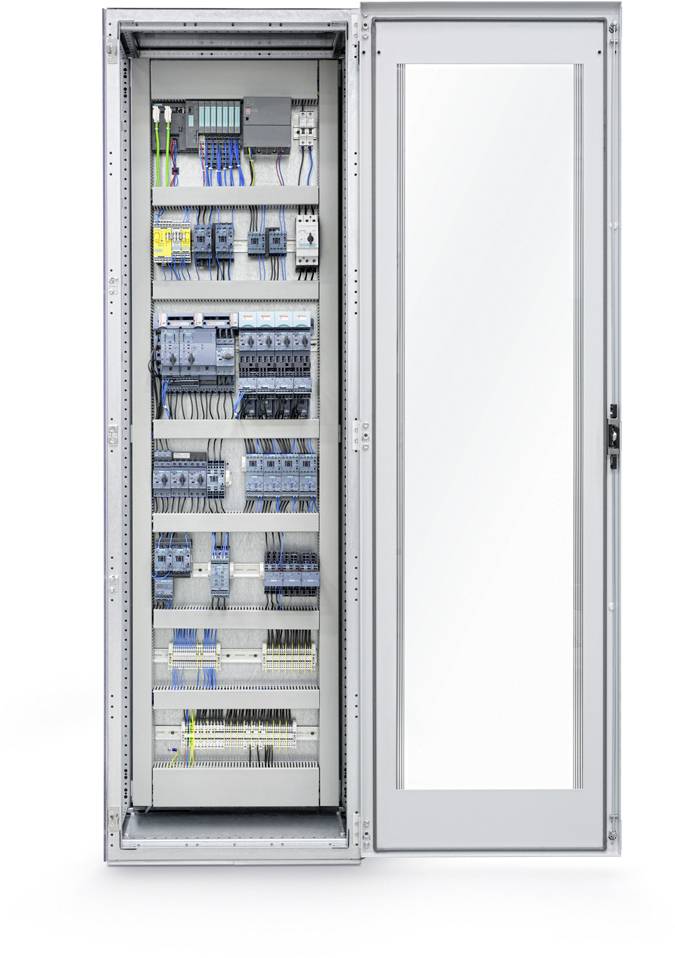

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten, darunter Kabel, Schalter und Sicherungen in geordneter Anordnung.

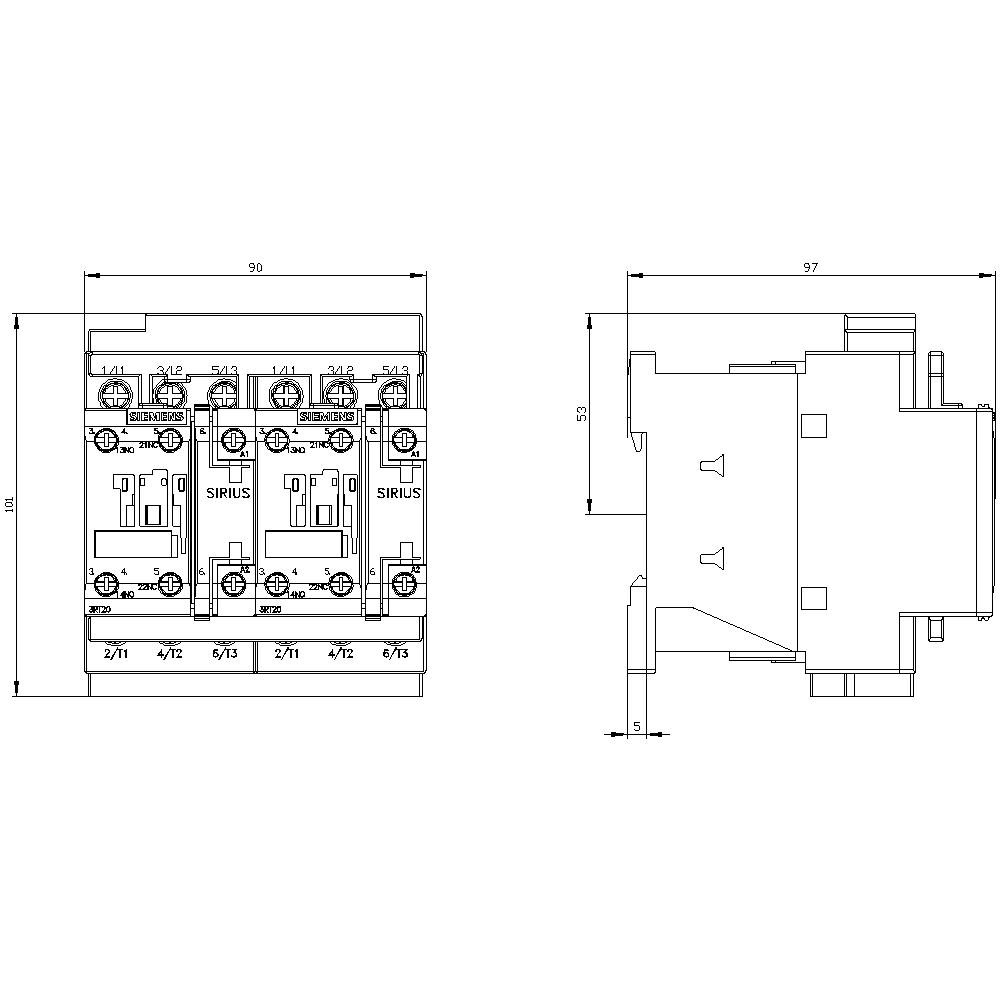

Technische Zeichnung eines elektrischen Schalters mit Abmessungen von 90x53x97 mm, zeigt Anschlüsse und Seitenansicht.

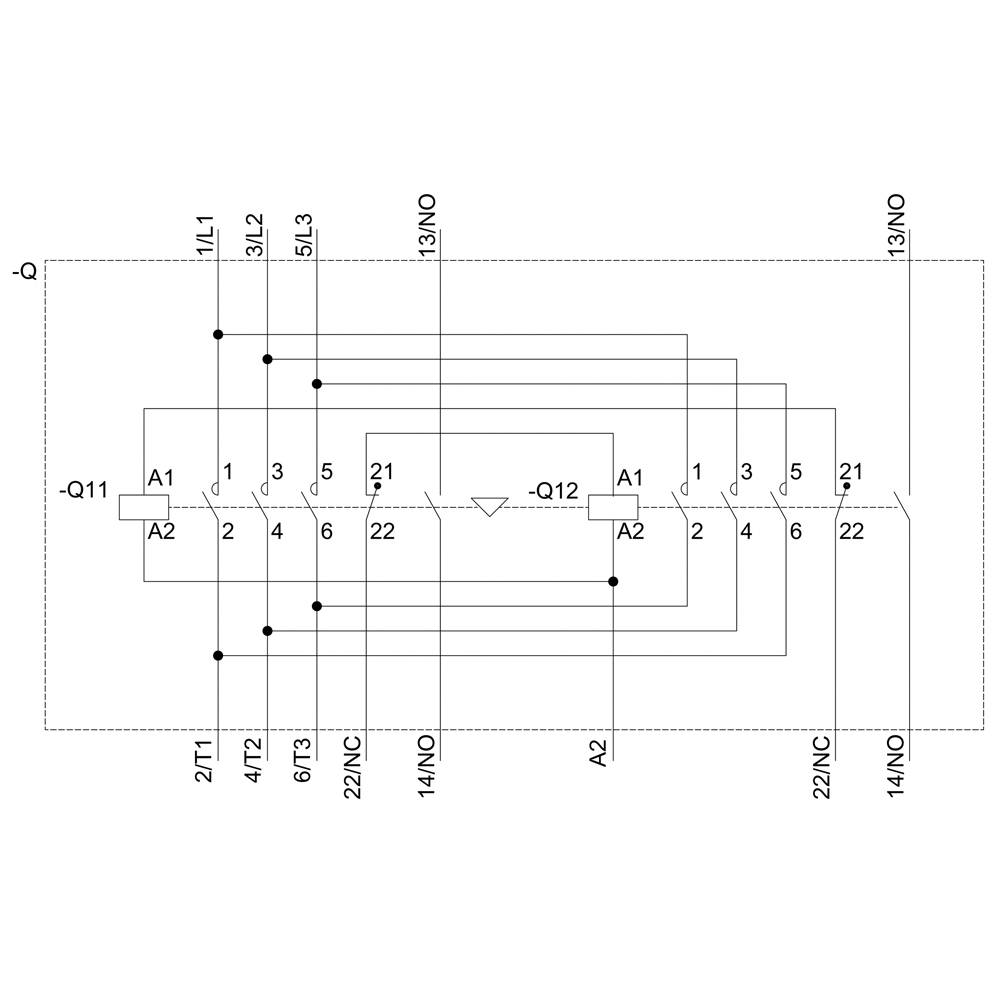

'Schaltplan eines elektrischen Systems mit Etiketten für Kontakte und Leitungen, inklusive Elemente Q11, Q12 und A1, A2.'

1/4

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RA2323-8XB30-1AK6

Datenblatt (PDF)

Siemens

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 149.95 / Stück)

CHF 149.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination AC-3, 4 kW/400 V, AC 110 V 50Hz/120V 60Hz, 3-polig, S0

Unser Service für Sie

Technische Daten

Verpackungsart: Piece

Produkt-Art: Wendeschützkombination

Typ: 3RA2323-8XB30-1AK6

Polzahl: 3polig

Hilfskontaktart: 2 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 9 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Anschluss: Schraubklemme

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 4 kW

: 3

: 0

: 9 A

: IP20

: Schraubanschluss

: AC

: sonstige

: 3.67749375

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2871498 Siemens 3RA2323-8XB30-1AK6 Wendeschützkombination Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2871498 Siemens 3RA2323-8XB30-1AK6 Wendeschützkombination Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Wendekombination, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Wendekombination AC-3, 4 kW/400 V 3RA2323-8XB30-1AK6, Verpackungseinheit: 1 Stk., EAN: 4011209799288

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Wendekombination, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, Schraubanschluss, elektrische und mechanische Verriegelung, Hilfskontakte: 2 x 1 S Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Wendekombination AC-3, 4 kW/400 V 3RA2323-8XB30-1AK6, Verpackungseinheit: 1 Stk., EAN: 4011209799288

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
