Name: Siemens 3RA2316-8XB30-1AB0 Wendeschützkombination 3 Schließer 690 V/AC 9 A Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1744509
Availability: BackOrder

Ein doppelter Siemens SIRIUS Schützblock, grau und blau, mit mehreren Anschlussklemmen für industrielle Anwendungen.

Ein geöffneter Schaltschrank zeigt organisierte Elektroverkabelung und Komponenten.

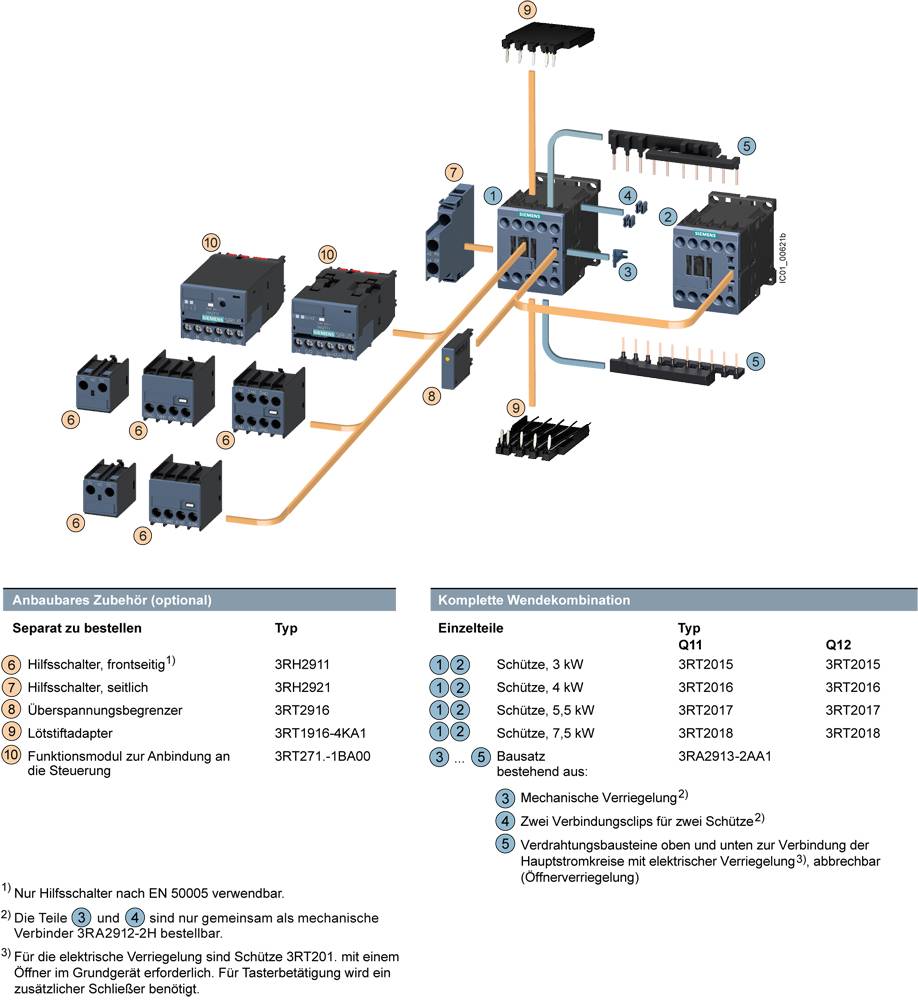

Diagramm zeigt eine Wendekombination mit beschrifteten Schaltgeräten und Zubehör, separate Bestellnummern und Anschlussoptionen.

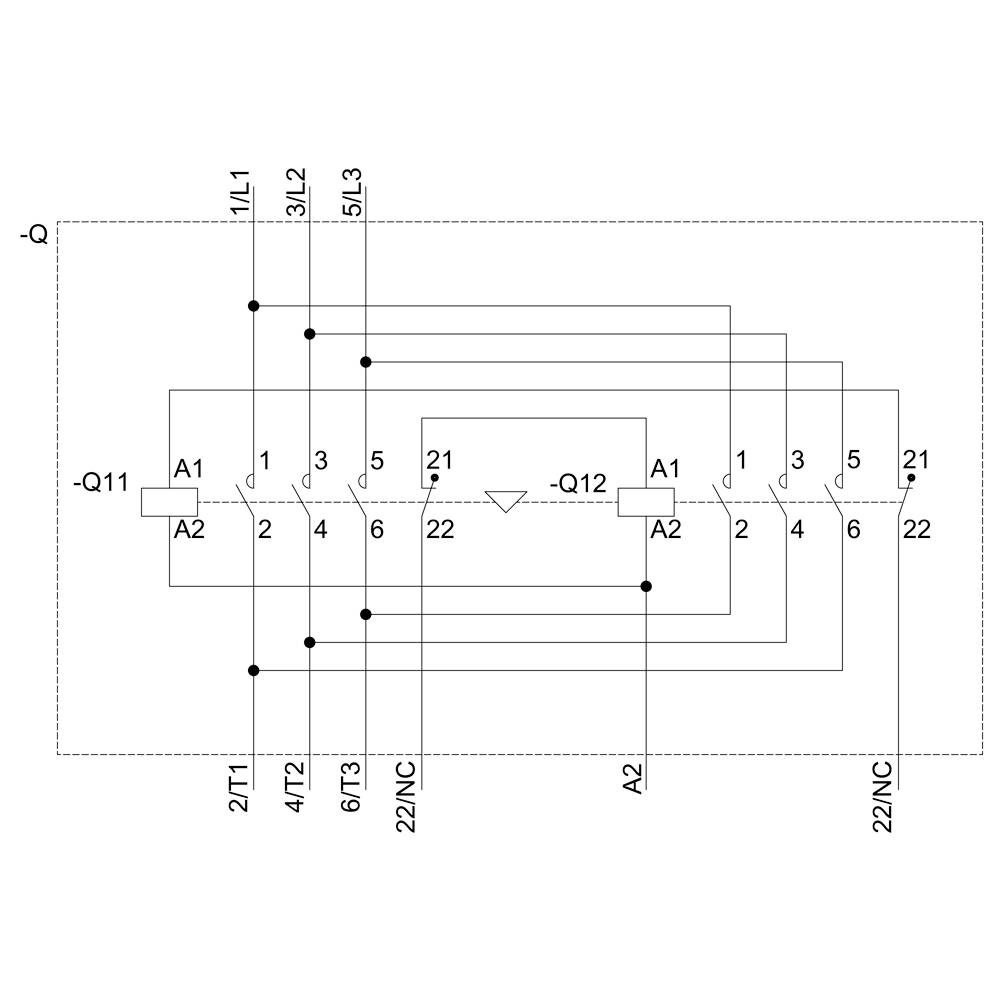

Schaltplan mit zwei Relais A1 und A2, mehrere Kontakte und Verbindungsleitungen, die verschiedene Schaltungen darstellen.

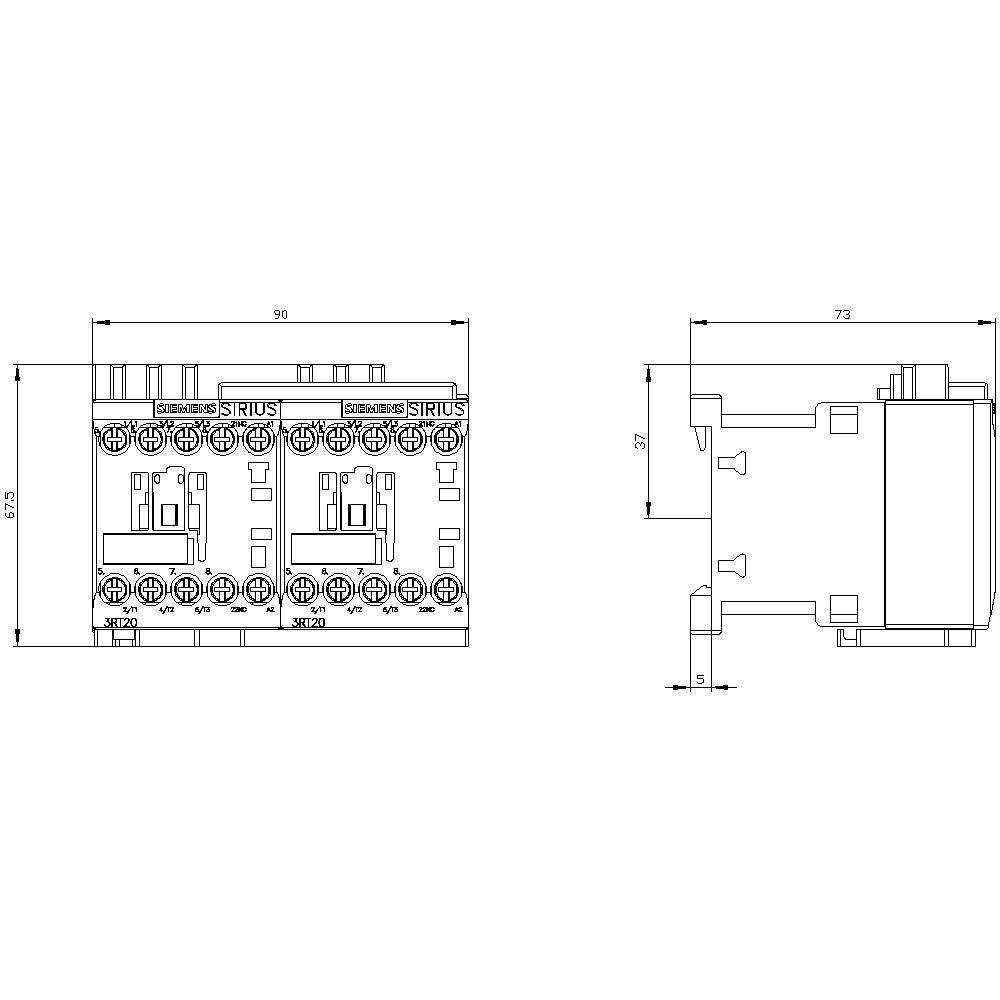

'Konstruktionszeichnung eines elektrischen Schaltgeräts mit Abmessungen. Frontal- und Seitenansicht, zeigt technische Details und Maße.'

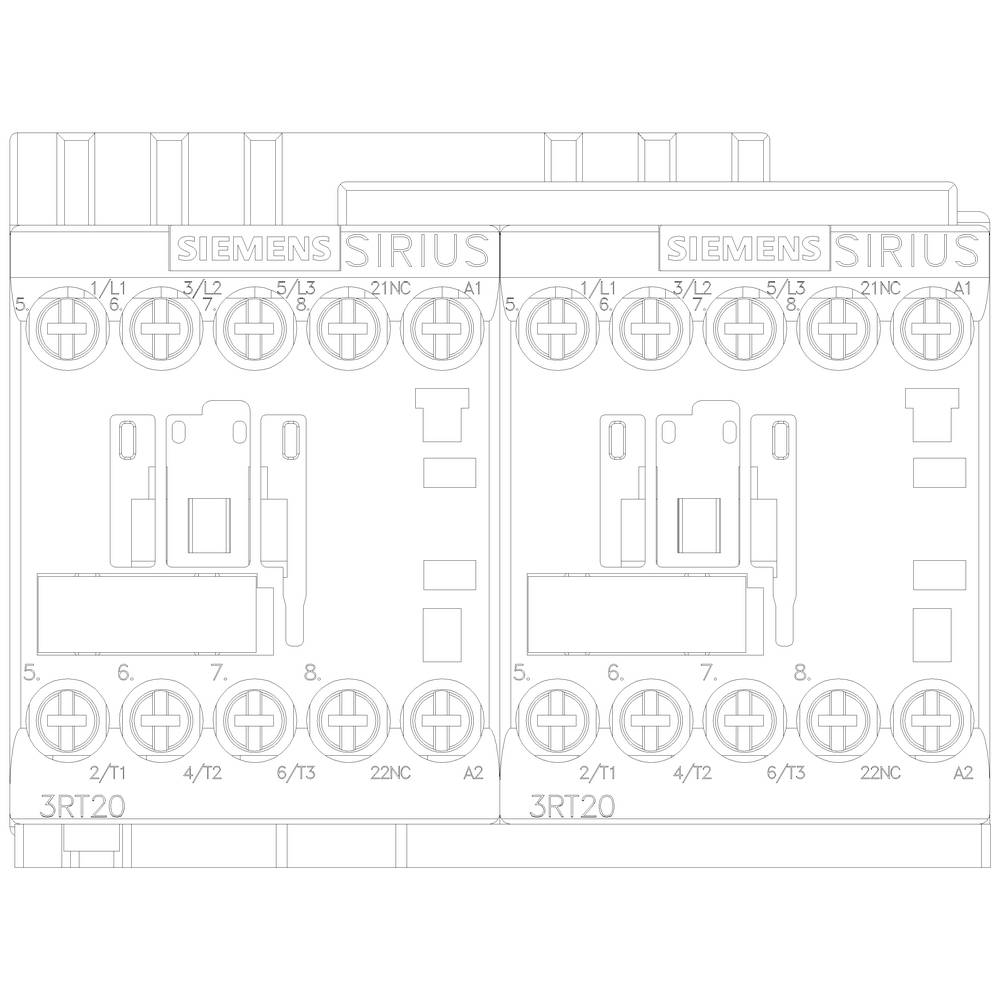

Strichzeichnung von zwei elektrischen Schützen mit Beschriftungen 'SIEMENS' und 'SIRIUS', Anschlussklemmen und Schaltzeichen erkennbar.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

9 A

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 93.95 / Stück)

CHF 107.95

-13 %

CHF 93.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination AC-3, 4kW/400V AC24V, 50/60Hz, 3pol. S00

Kombination,Reversierkombination,Revesierschütz,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Umkehrkombination,Wendekombination

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2316-8XB30-1AB0

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

Laststrom: 9 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 68 mm

Tiefe: 73 mm

Abm.: (B x H x T) 90 x 68 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 4 kW

: 3

: 0

: 9 A

: 24-24 V

: 24-24 V

: IP20

: Schraubanschluss

: AC

: sonstige

: 3.677

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2316-8XB30-1AB0 Wendeschützkombination 3 Schließer 690 V/AC 9 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744509

Lieferung Mo., 16. Nov.

Conrad Electronic

Dieser Artikel

3polig

Wendeschützkombination

690 V/AC

9 A

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Fr., 13. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Fr., 13. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Mo., 16. Nov.

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744509 Siemens 3RA2316-8XB30-1AB0 Wendeschützkombination 3 Schließer 690 V/AC 9 A Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744509 Siemens 3RA2316-8XB30-1AB0 Wendeschützkombination 3 Schließer 690 V/AC 9 A Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Wendekombination, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, AC 24 V, 50/60 Hz, Schraubanschluss, elektrische und mechanische Verriegelung Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
