Schneider Electric XB4BA615 Drucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, tastend, 1S, Push-In Drucktaste

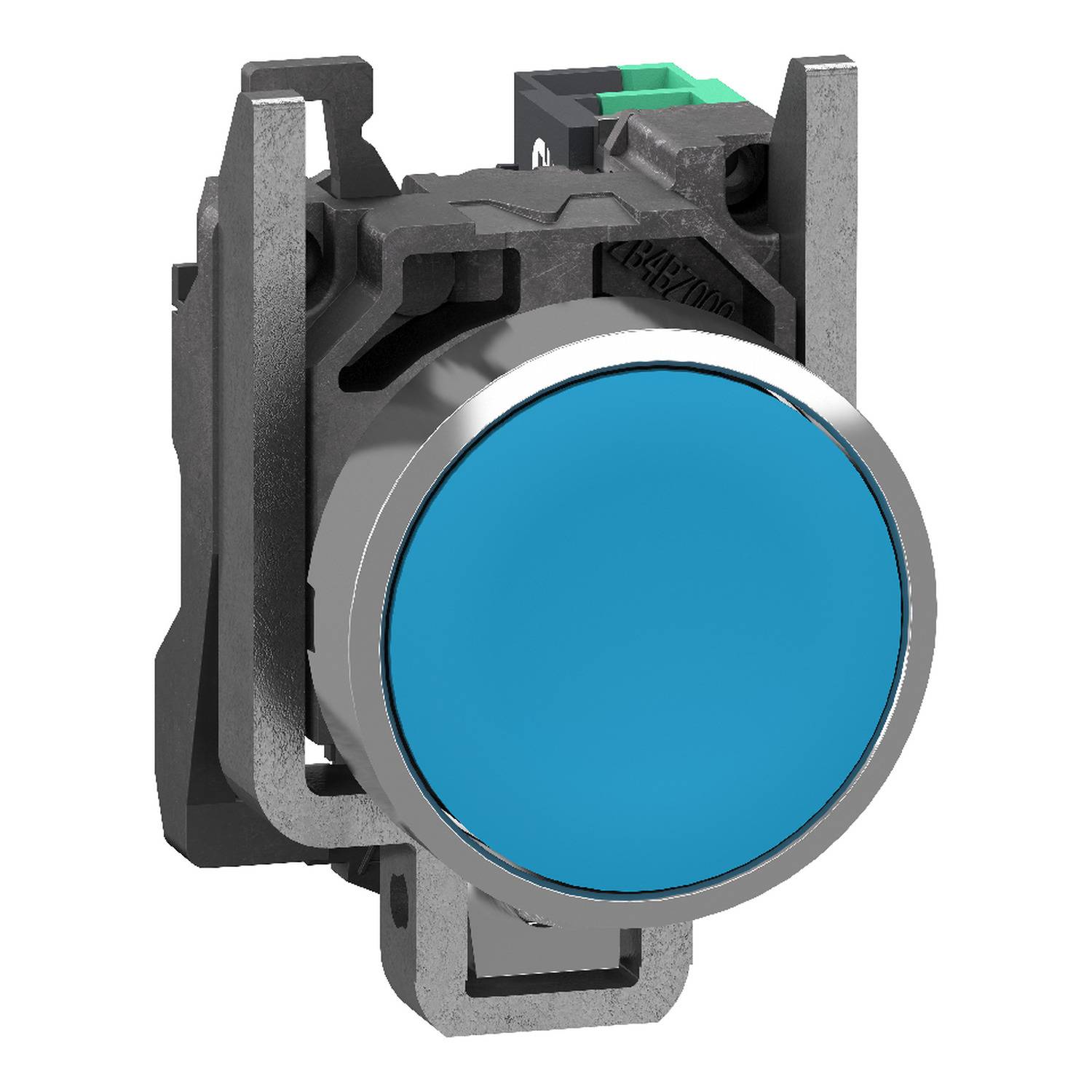

Blau beleuchteter Druckschalter in einem grauen industriellen Montagerahmen, in Nahaufnahme gezeigt.

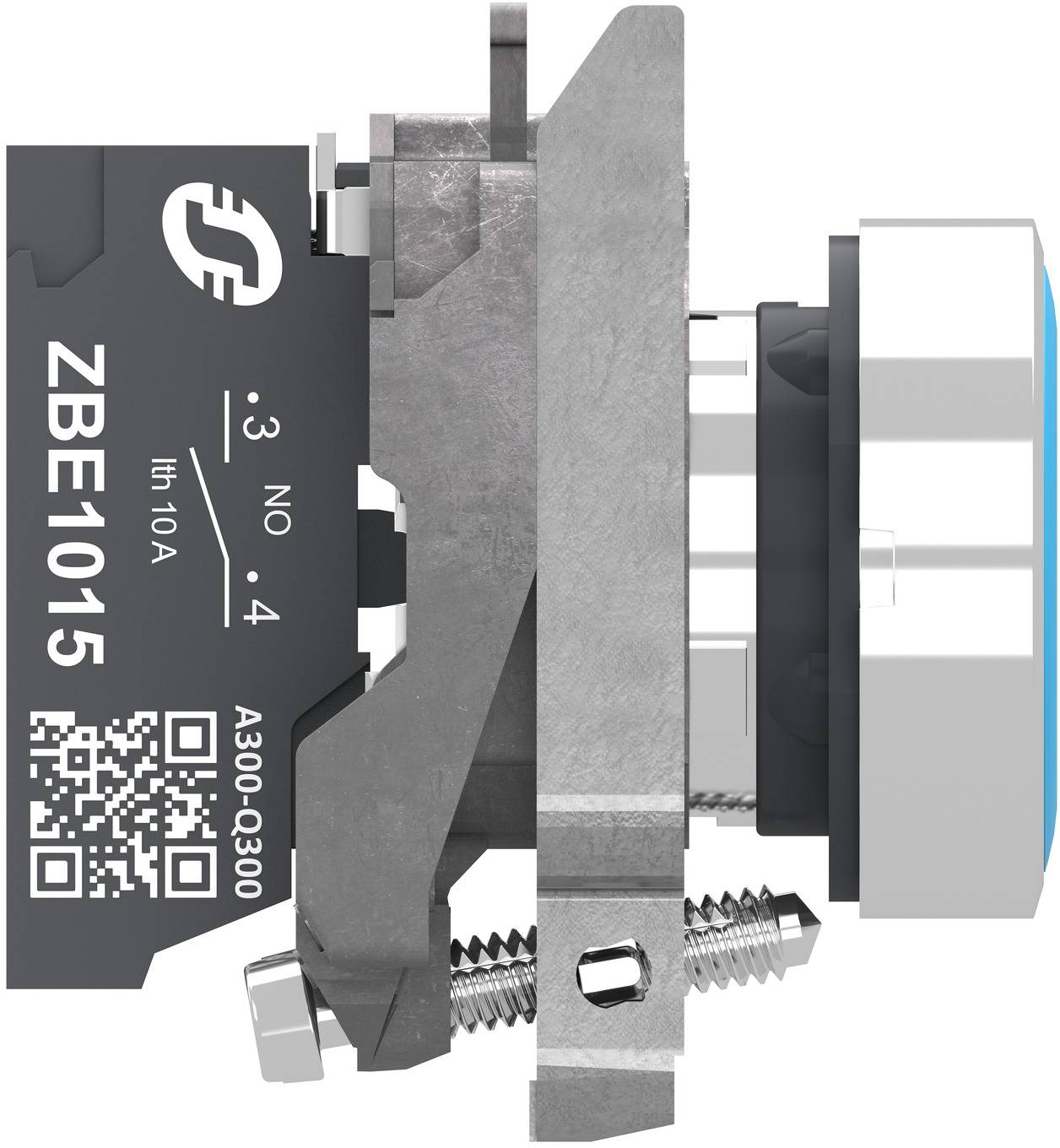

Nahaufnahme eines schwarzen industriellen elektrischen Schalterkomponenten mit der Bezeichnung "ZBE1015" und "NO 3-4", mit Metallklemmen und einem QR-Code.

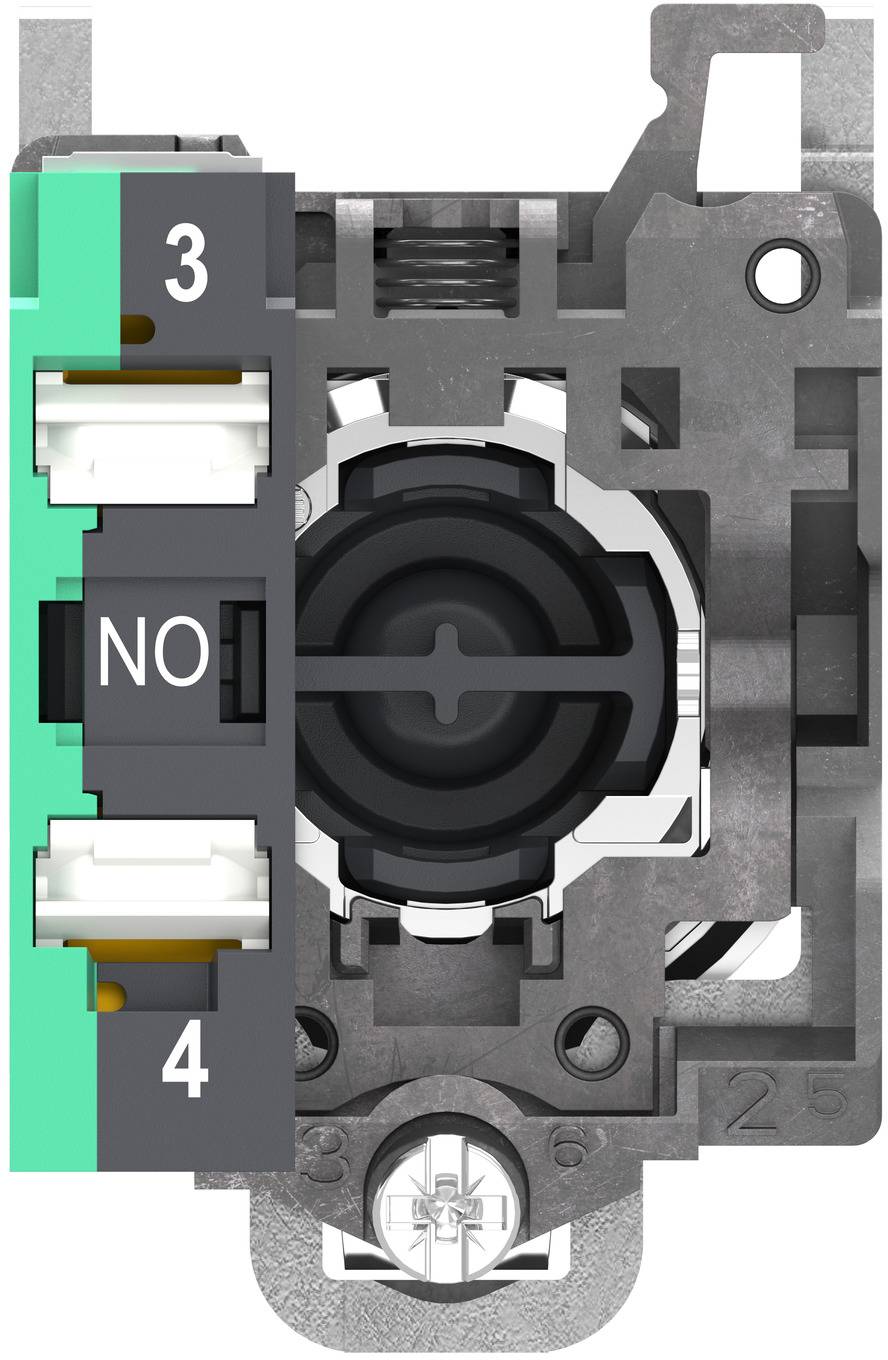

Nahaufnahme der Vorderseite eines Schaltgeräts mit Anschlussöffnungen, die mit den Nummern 3, NO und 4 gekennzeichnet sind, und einem zentralen Drehschalter-Mechanismus.

Nahaufnahme eines auseinandergeklappten Schaltschalters mit Metallbetätigungsteilen und einem grünen Klemmblock mit Befestigungsschrauben.

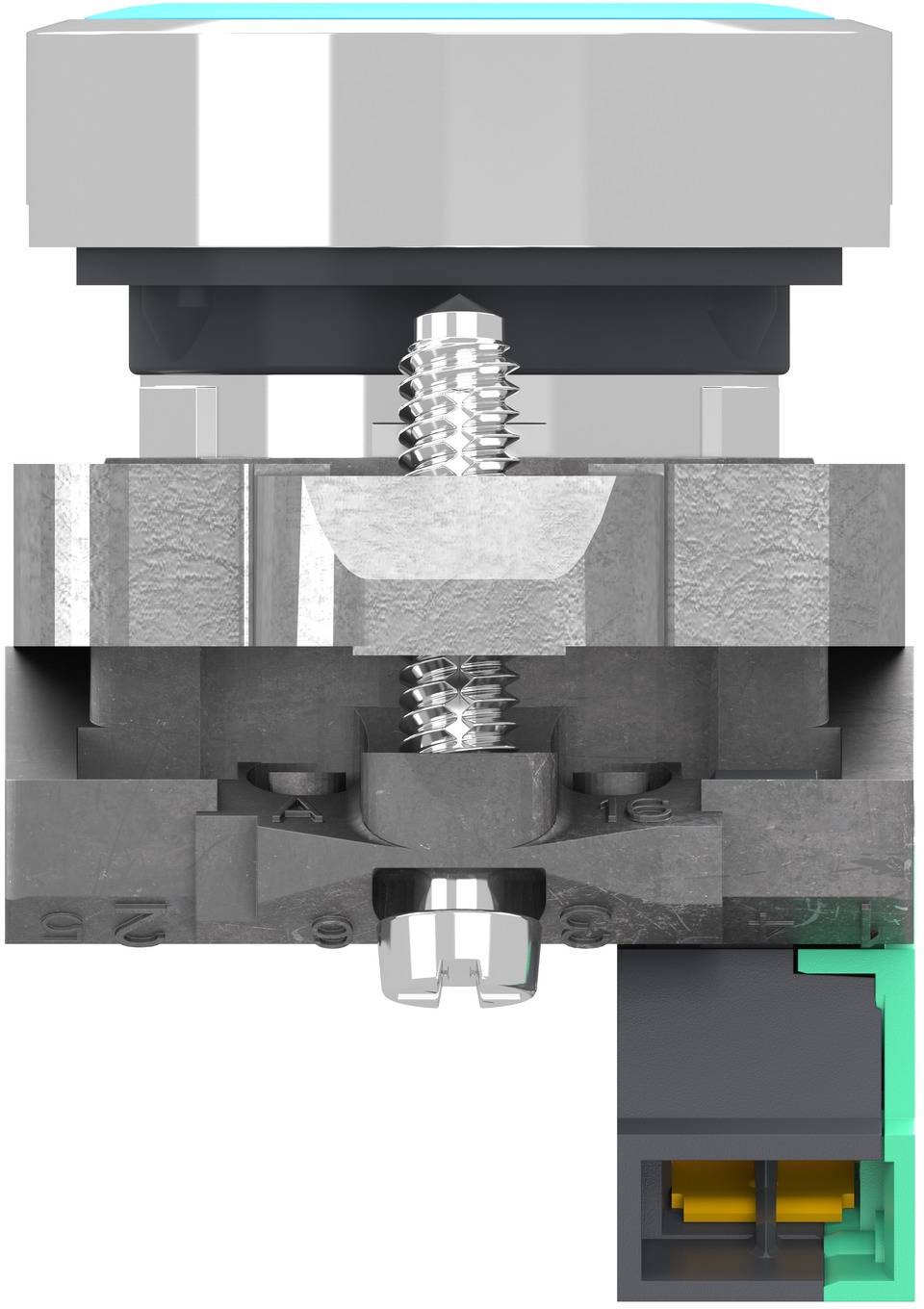

Querschnitt einer mechanischen Baugruppe, die eine zentrale Gewinde-Schraube und federbelastete interne Teile in einem grauen Gehäuse zeigt.

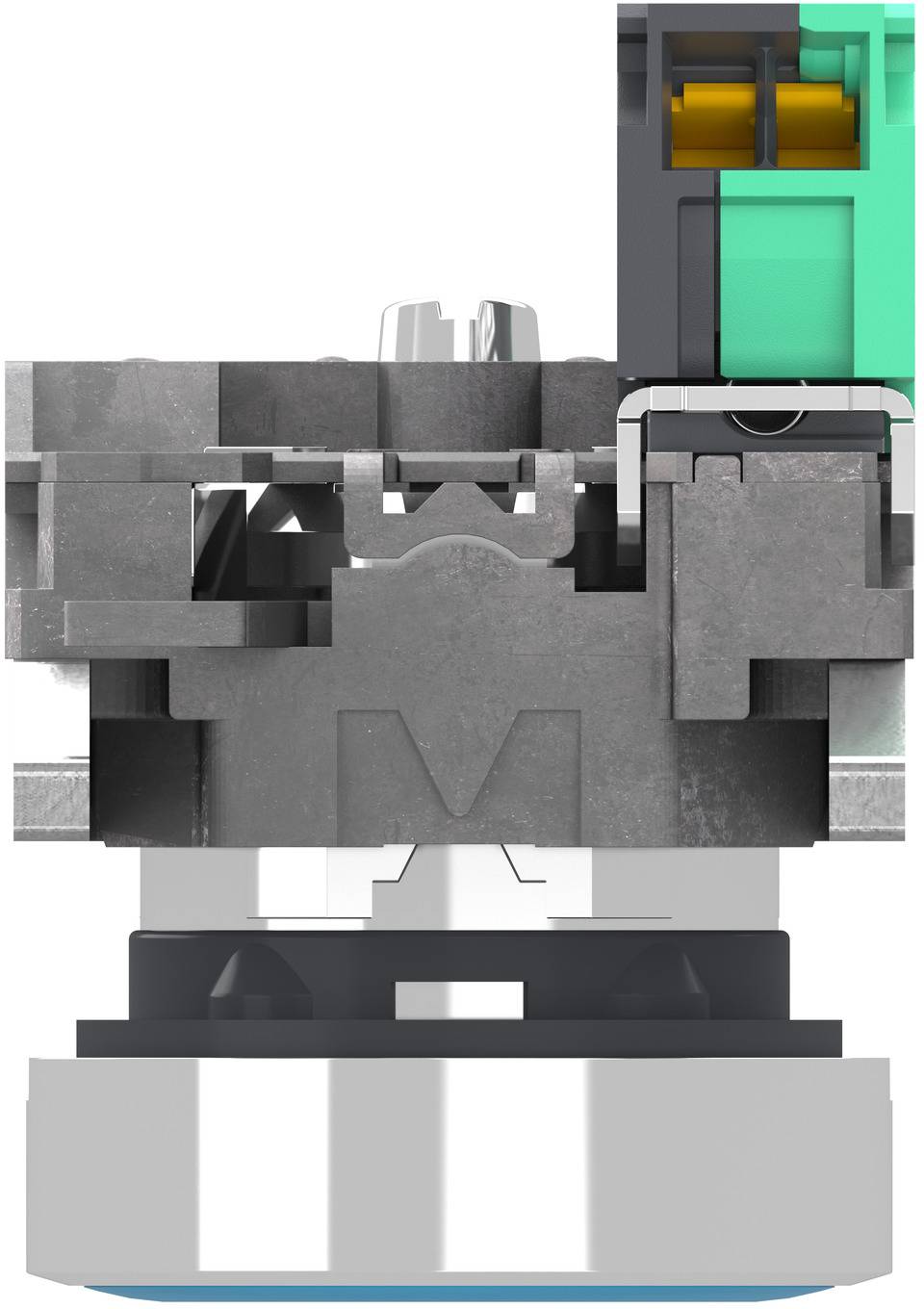

Schnittdarstellung eines elektrischen Schalters oder Steckers, die interne Komponenten und Kontakte in einem grauen Gehäuse mit einem grünen oberen Bereich zeigt.

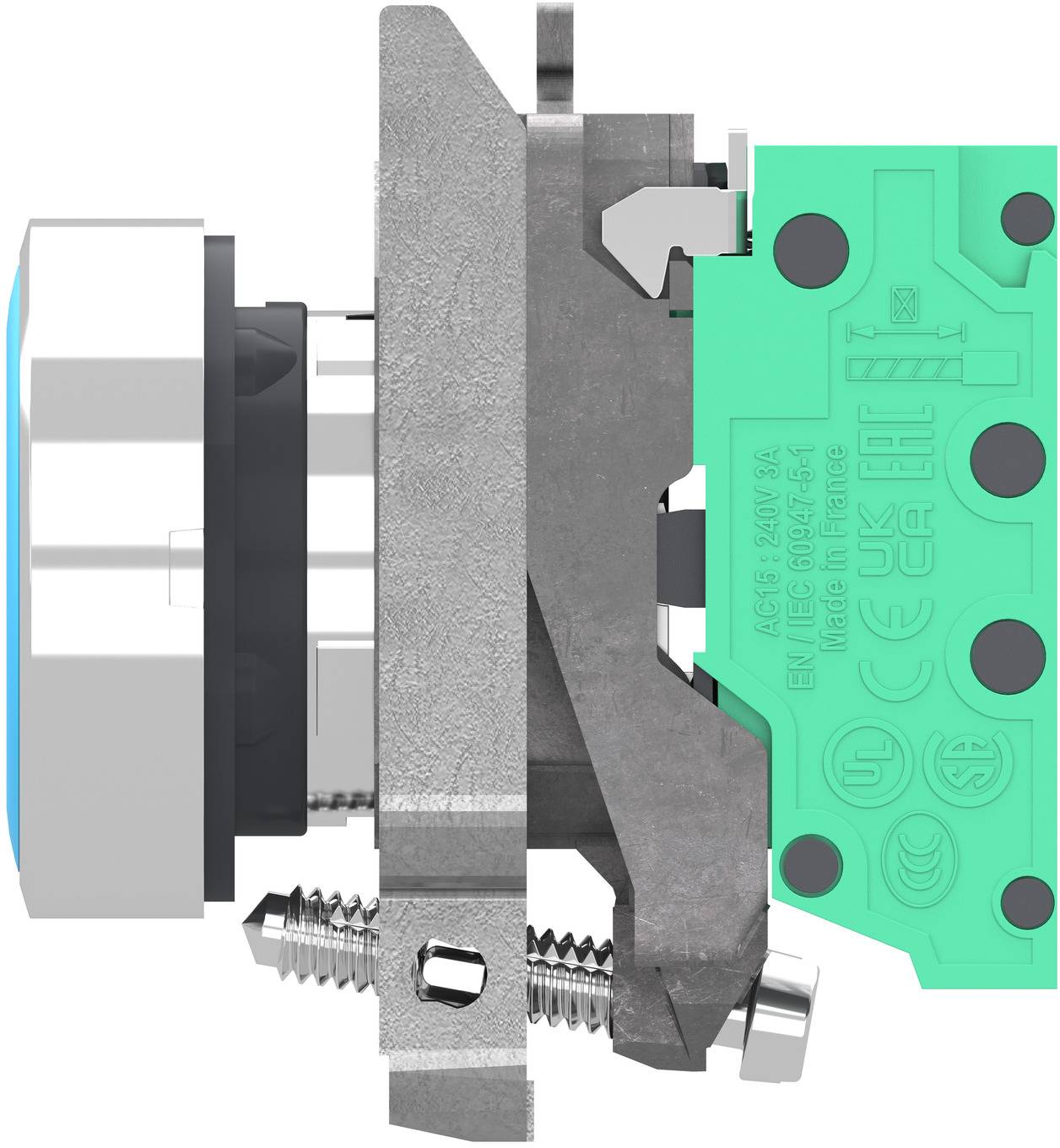

Seitenansicht eines Metall-Elektroschalters mit einer grünen Leiterplatte und sichtbaren Schrauben sowie Kontakten.

Nahaufnahme einer industriellen elektrischen Schalter-/Kontaktanordnung mit der Bezeichnung „ZBE1015", mit Anschlussmarkierungen, Schraubverbindungen und einem Metallbetätigungsgehäuse.

1/8

Produkt-Art

Drucktaster

Inhalt

1 St.

Schutzart

IP66

UKCA

nicht relevant

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

Anzahl

Stück

Gesamt (CHF 11.98 / Stück)

CHF 11.98

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Befehlsstellen: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Ausführung des elektrischen Anschlusses: sonstige
Bauform der Linse: rund
Bauform des Knopfes: flach
Farbe des Knopfes: blau
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Transparent: nein
Werkstoff des Frontrings: Metall

Produkt-Art: Drucktaster

Inhalt: 1 St.

: IP66

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757263 Schneider Electric XB4BA615 Drucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, tastend, 1S, Push-In Drucktaste

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757263 Schneider Electric XB4BA615 Drucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, tastend, 1S, Push-In Drucktaste

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Drucktaster in der Farbe blau verfügt über 1 Schließer und ist unbeschriftet. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
