Schneider Electric XB4BA315 Drucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, tastend, 1S, Push-In Drucktaste

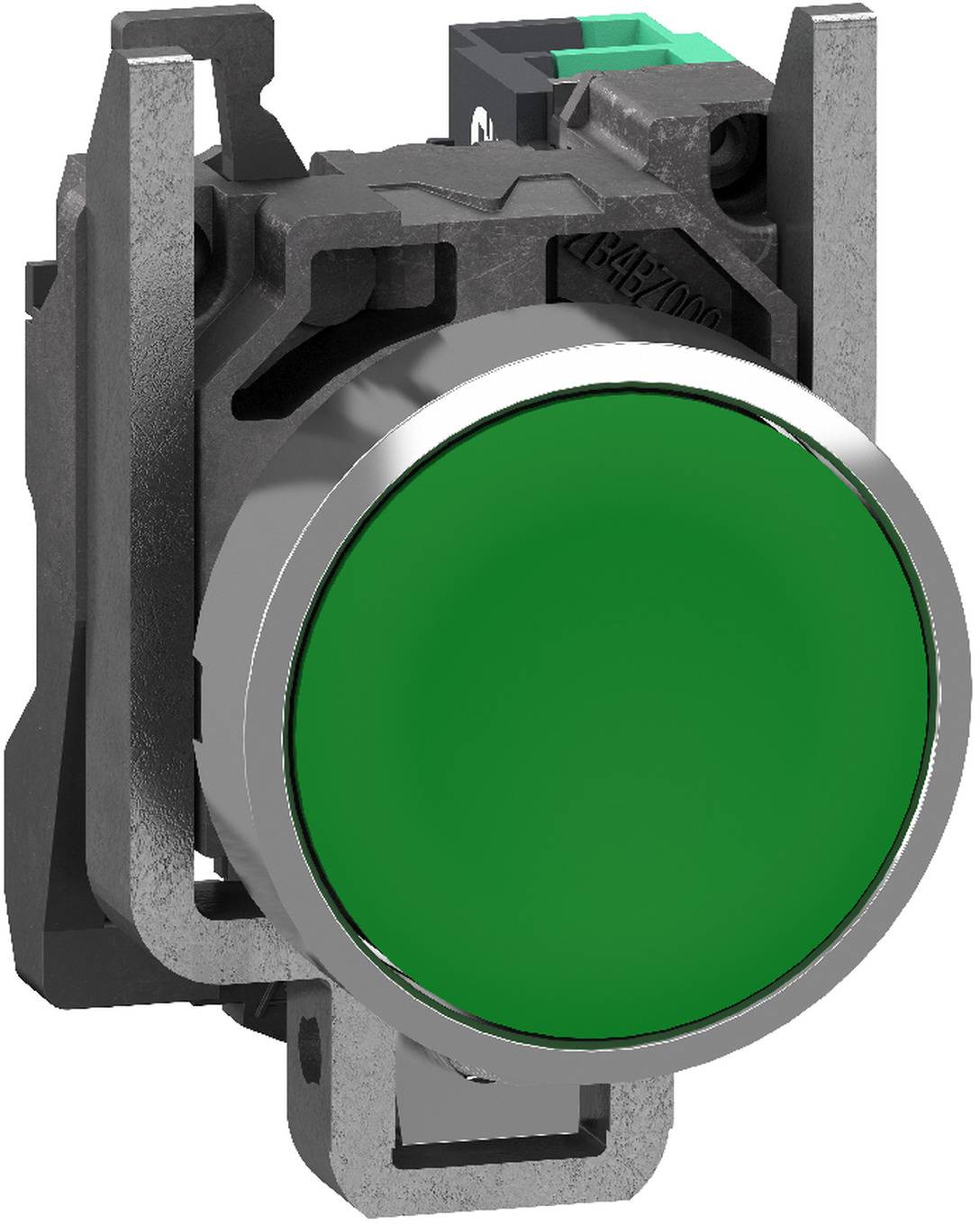

Grüner runder Druckschalter in einem schwarzen Montagegehäuse, in Nahaufnahme auf weißem Hintergrund dargestellt.

Schneider Electric XB4BA315 Drucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, tastend, 1S, Push-In Drucktaste-1

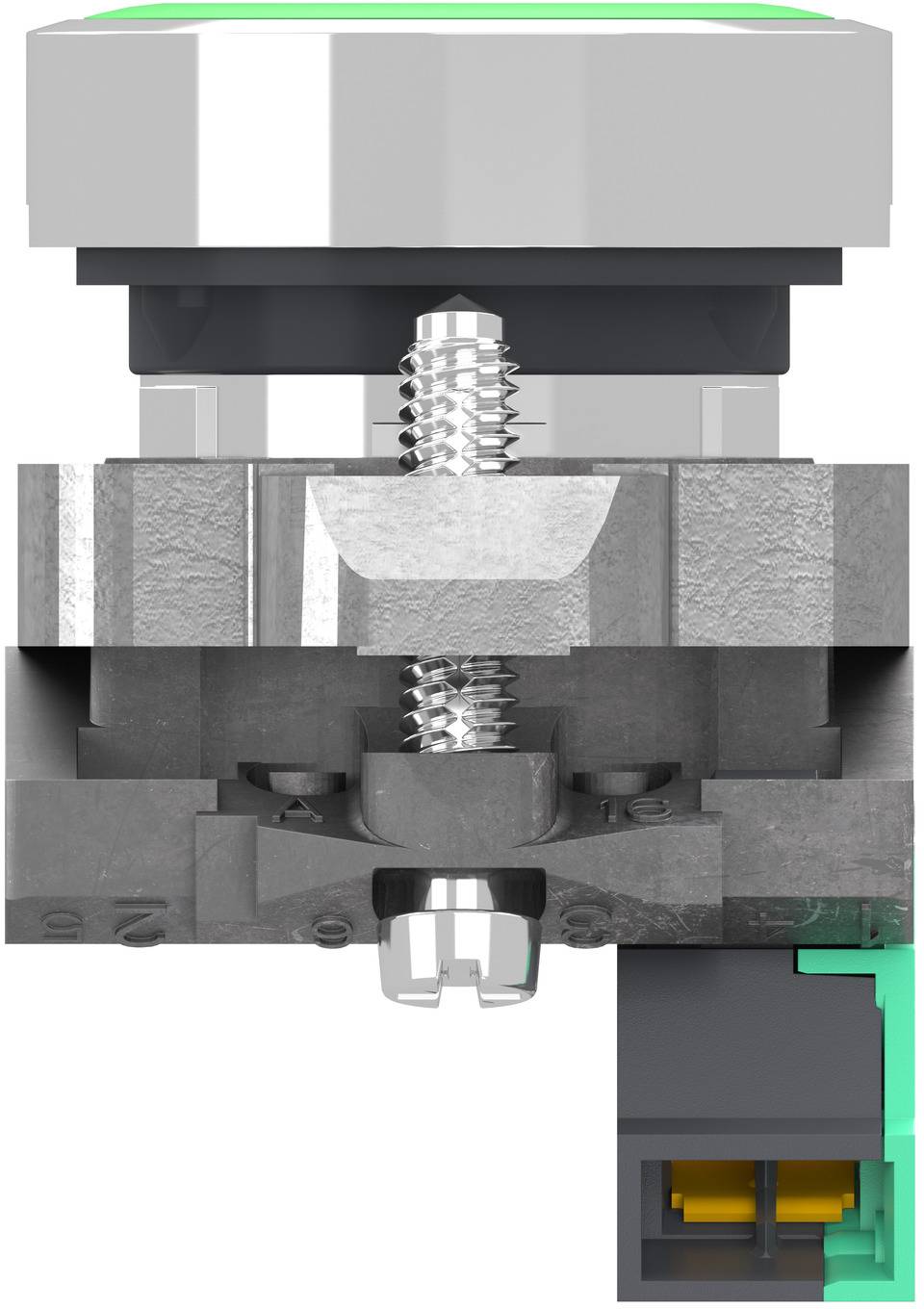

Querschnitt eines mechanischen Verbinders mit einer zentralen Schraubenbefestigung, die geschichtete Metall- und Kunststoffteile zusammenpresst.

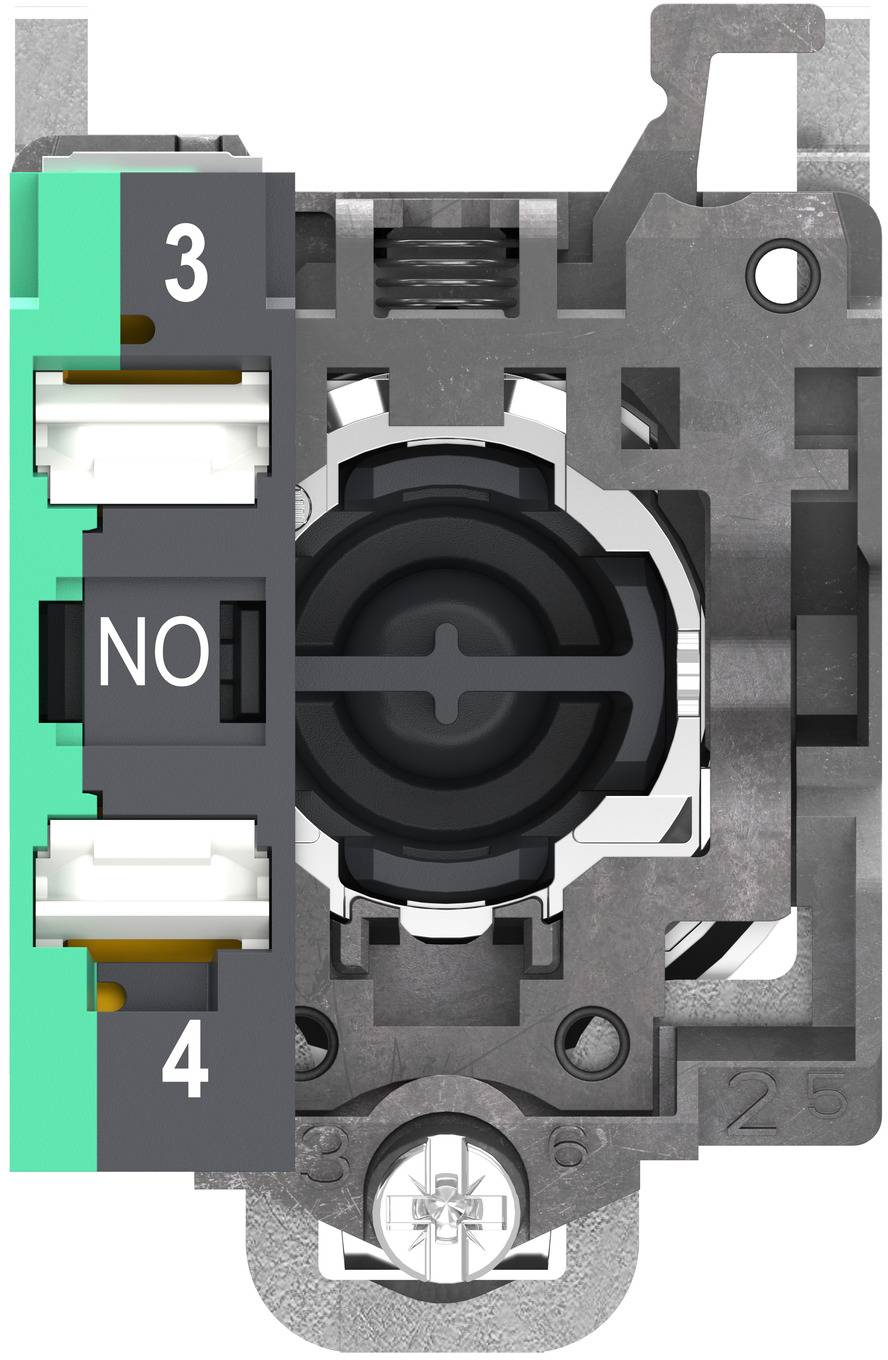

Nahaufnahme eines elektrischen Schaltermoduls mit Anschlüssen, die mit 3, 4 und NO gekennzeichnet sind, und zeigt den internen Kontaktmechanismus.

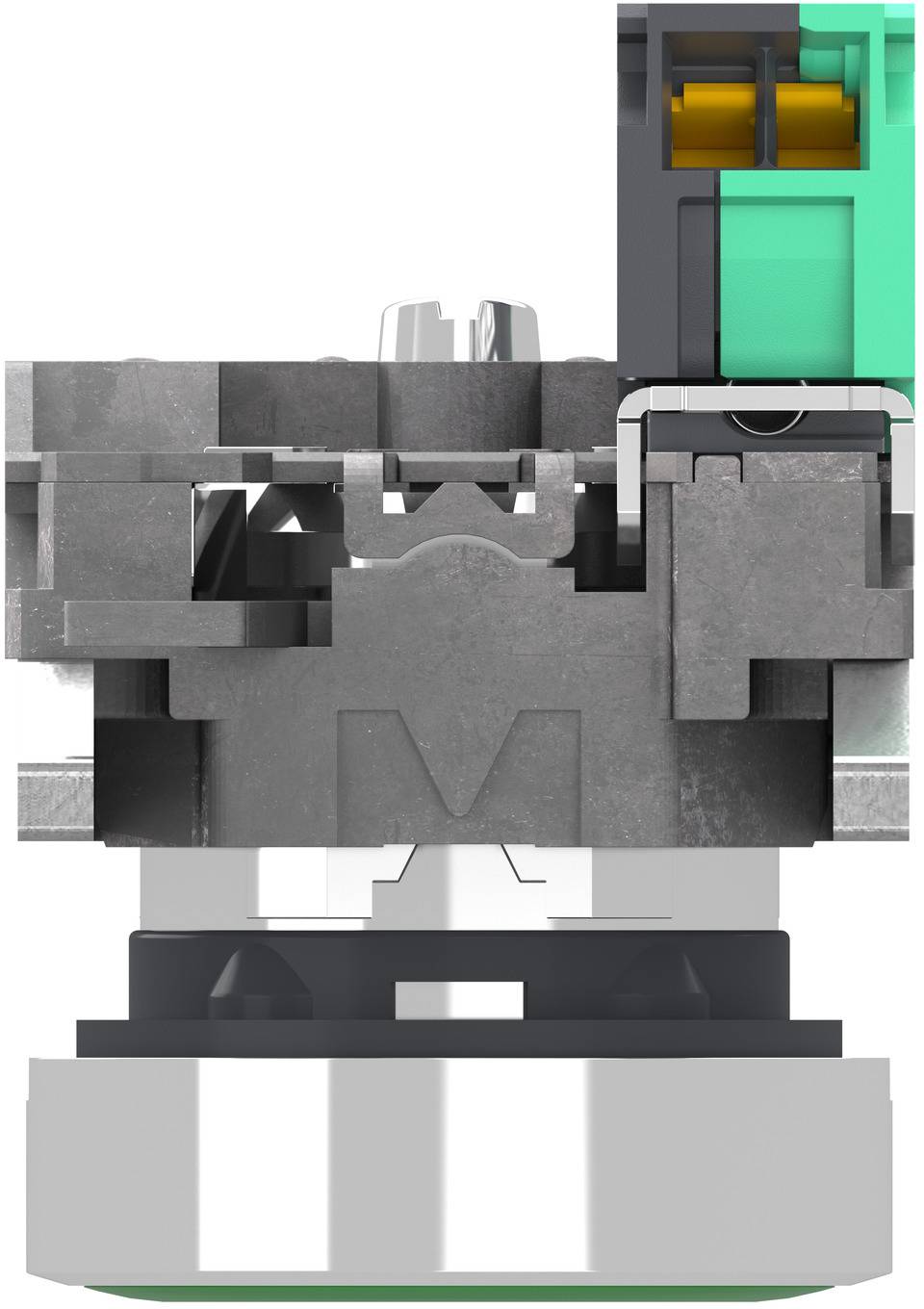

Querschnitt eines mechanischen elektrischen Schalters oder Steckers mit internen Komponenten, Federkontakten, Gehäuse und Betätigungsbaugruppe.

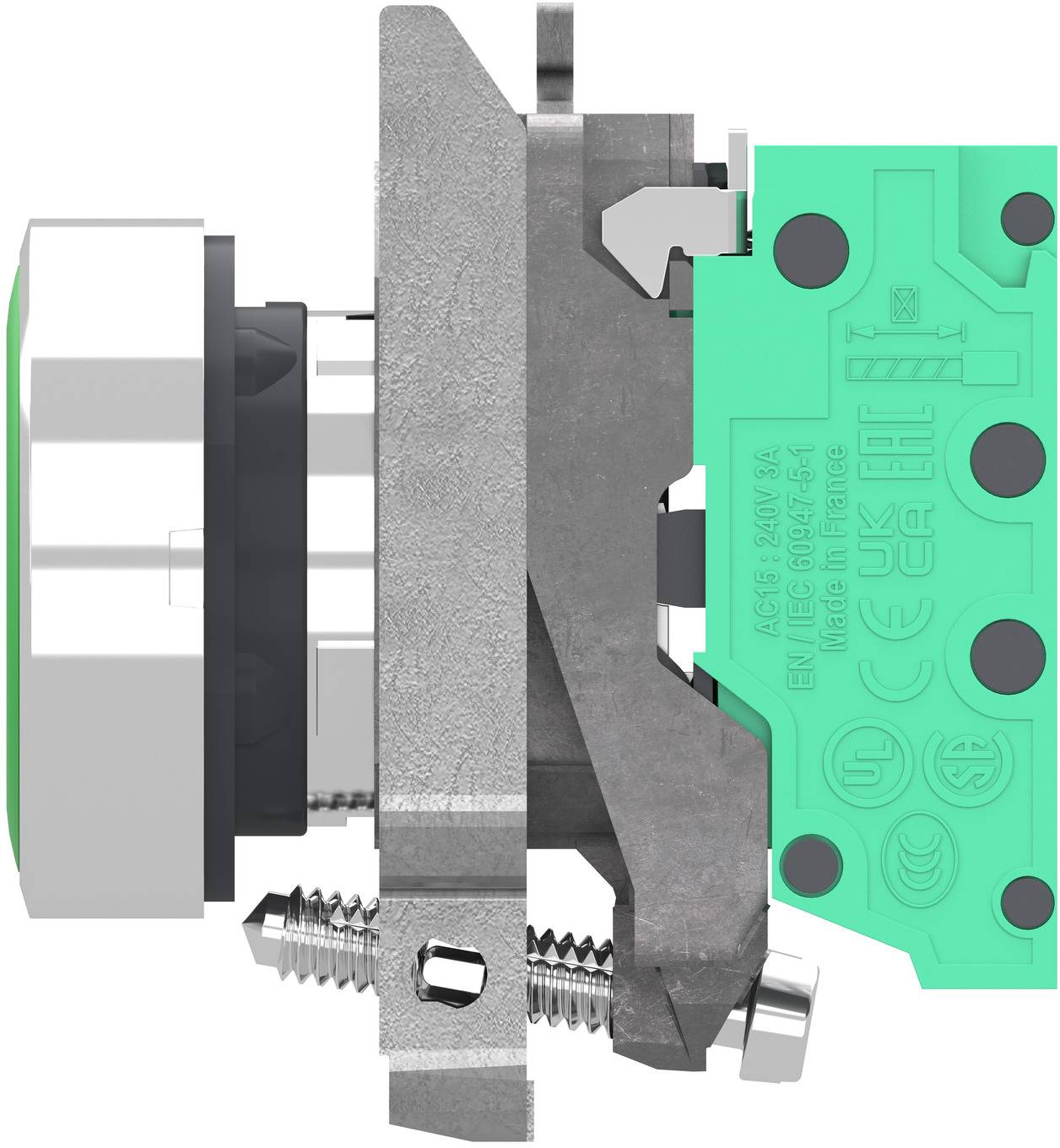

Seitenansicht einer Metall-Endschalter-Baugruppe mit einer grünen Leiterplatte und weißem Betätiger auf neutralem Hintergrund.

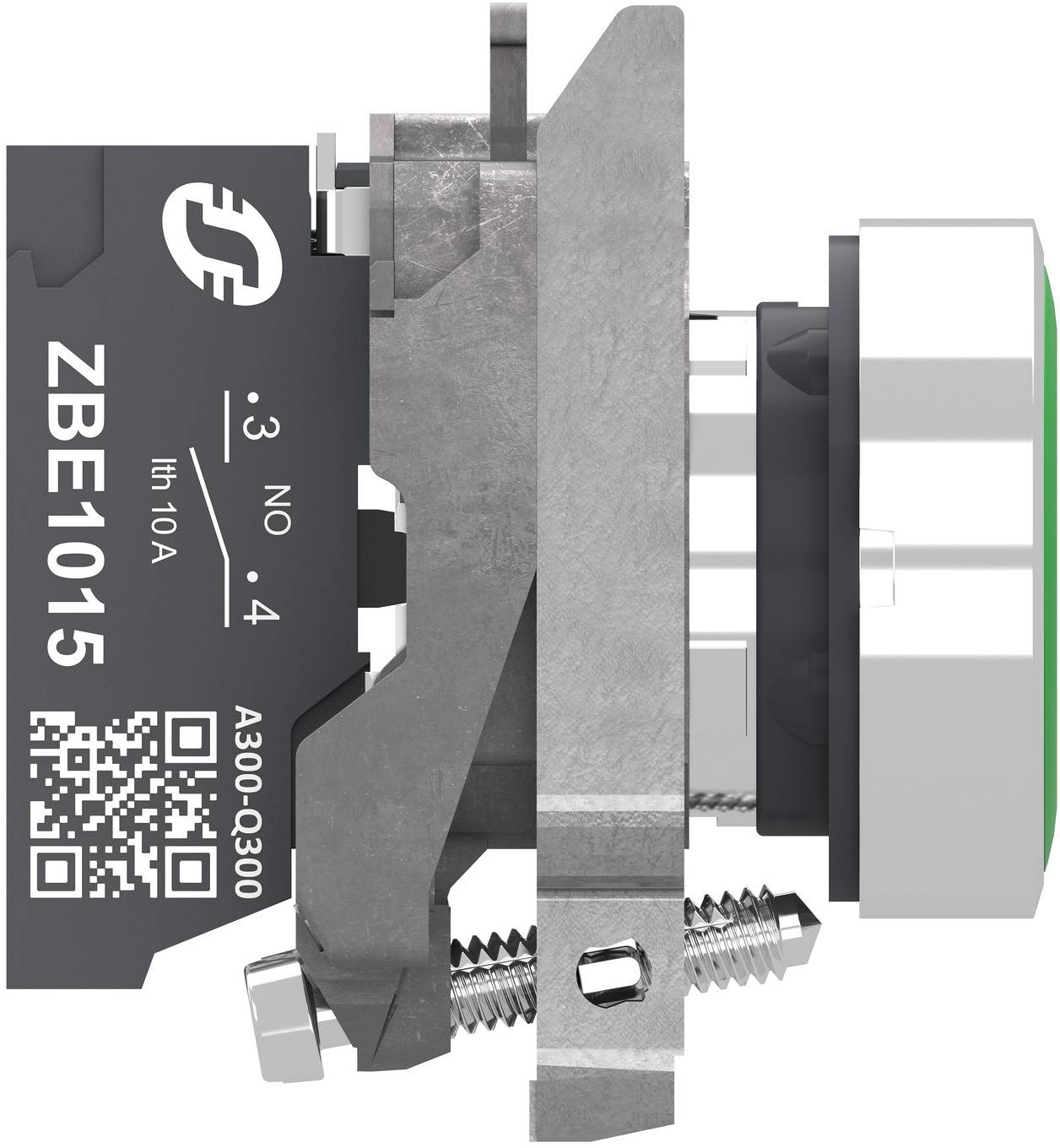

Nahaufnahme eines schwarzen Elektro-Druckschalters aus Metall, gekennzeichnet mit „ZBE1015" mit der Kontaktbewertung „NO 3-4 1th 10A".

Nahaufnahme eines elektrischen Drucktastenschalters in Seitenansicht, beschriftet mit „ZBE1015" und „1th 10A", zeigt den Metallbetätigungsmechanismus und QR-Code.

1/8

Produkt-Art

Drucktaster

Inhalt

1 St.

Schutzart

IP66

UKCA

nicht relevant

Datenblatt (PDF)

Sofort-Lieferung Mi., 30. Sept.

2 Stück

Anzahl

Stück

Gesamt (CHF 11.98 / Stück)

CHF 11.98

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Befehlsstellen: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Ausführung des elektrischen Anschlusses: sonstige
Bauform der Linse: rund
Bauform des Knopfes: flach
Farbe des Knopfes: grün
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Transparent: nein
Werkstoff des Frontrings: Metall

Produkt-Art: Drucktaster

Inhalt: 1 St.

: IP66

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757258 Schneider Electric XB4BA315 Drucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, tastend, 1S, Push-In Drucktaste

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757258 Schneider Electric XB4BA315 Drucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, tastend, 1S, Push-In Drucktaste

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Drucktaster in der Farbe grün verfügt über 1 Schließer und ist unbeschriftet. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
