Name: Schneider Electric XB4BA115 Drucktaster, Harmony XB4, Metall, 22mm, weiß, unbeschriftet, tastend, 1S, Push-In Drucktaste
Brand: Schneider Electric
SKU: 3756092
Availability: BackOrder

Nahaufnahme eines runden Metall-Druckschaltermoduls mit silbernem Betätigungselement und schwarzem Befestigungsrahmen auf weißem Hintergrund.

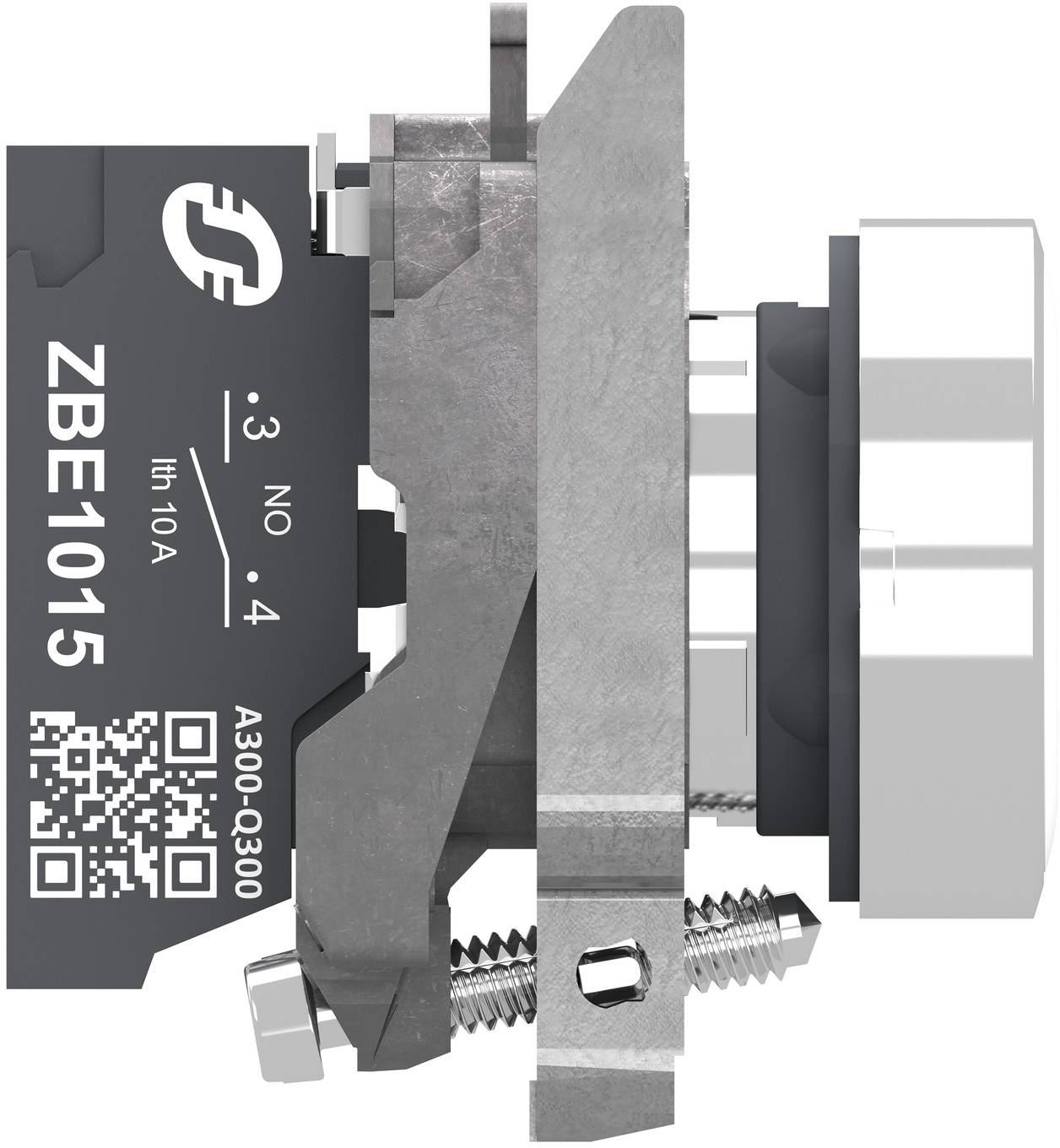

Nahaufnahme einer elektrischen Schalterkomponente mit der Bezeichnung "ZBE1015" mit Kontaktmarkierungen, die den Metallbetätiger und die Anschlussklemmen zeigt.

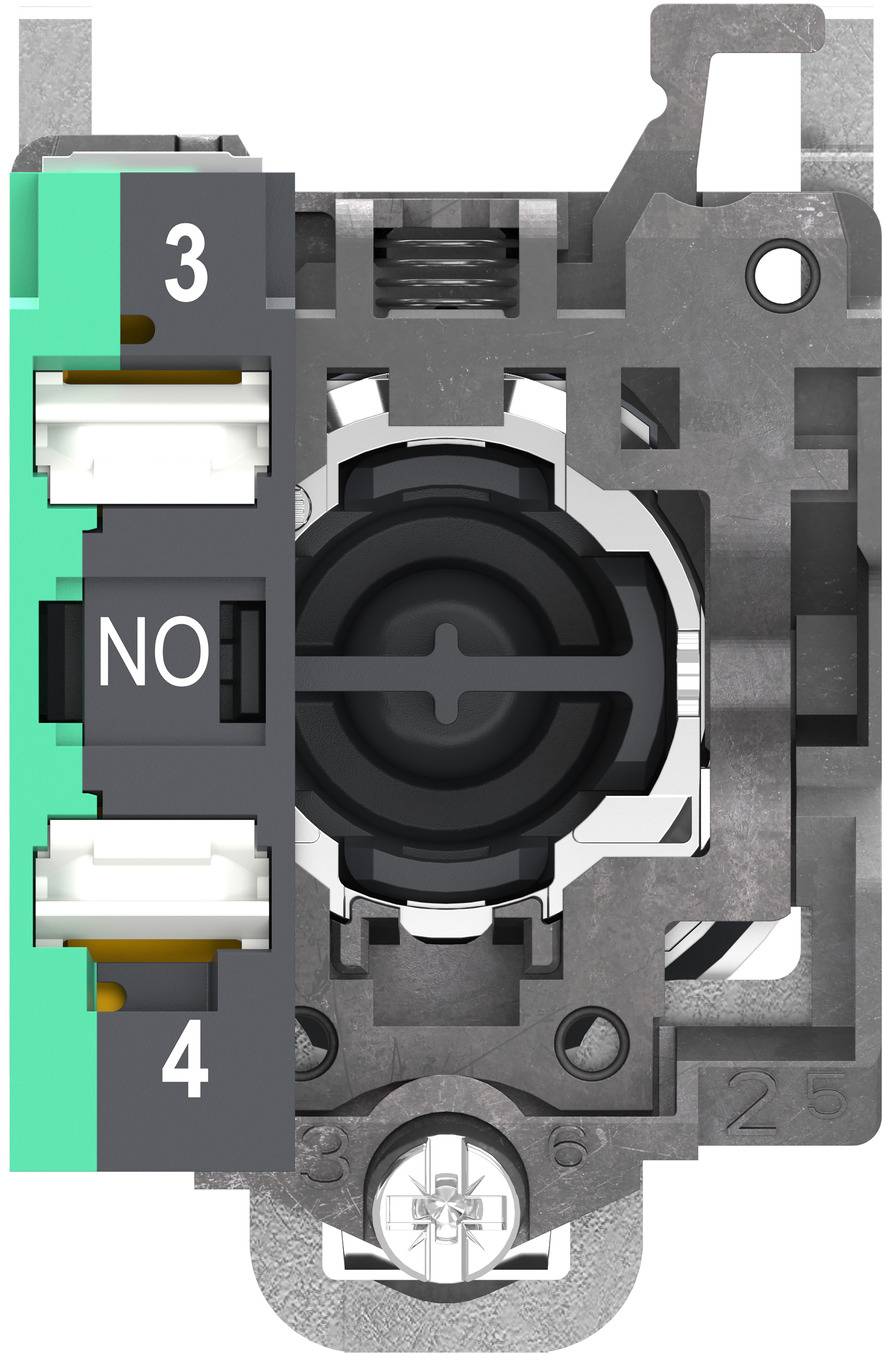

Nahaufnahme einer mechanischen elektrischen Schalteranordnung mit Anschlüssen mit den Bezeichnungen 3, NO und 4, die den zentralen Betätiger und die Befestigungshalterung zeigt.

Detaillierte technische Illustration einer mechanischen Schalteraktuator-Baugruppe mit Metallhalterung und leuchtend grünem Schaltgehäuse, mit sichtbarem inneren Gestänge und Befestigungsschraube.

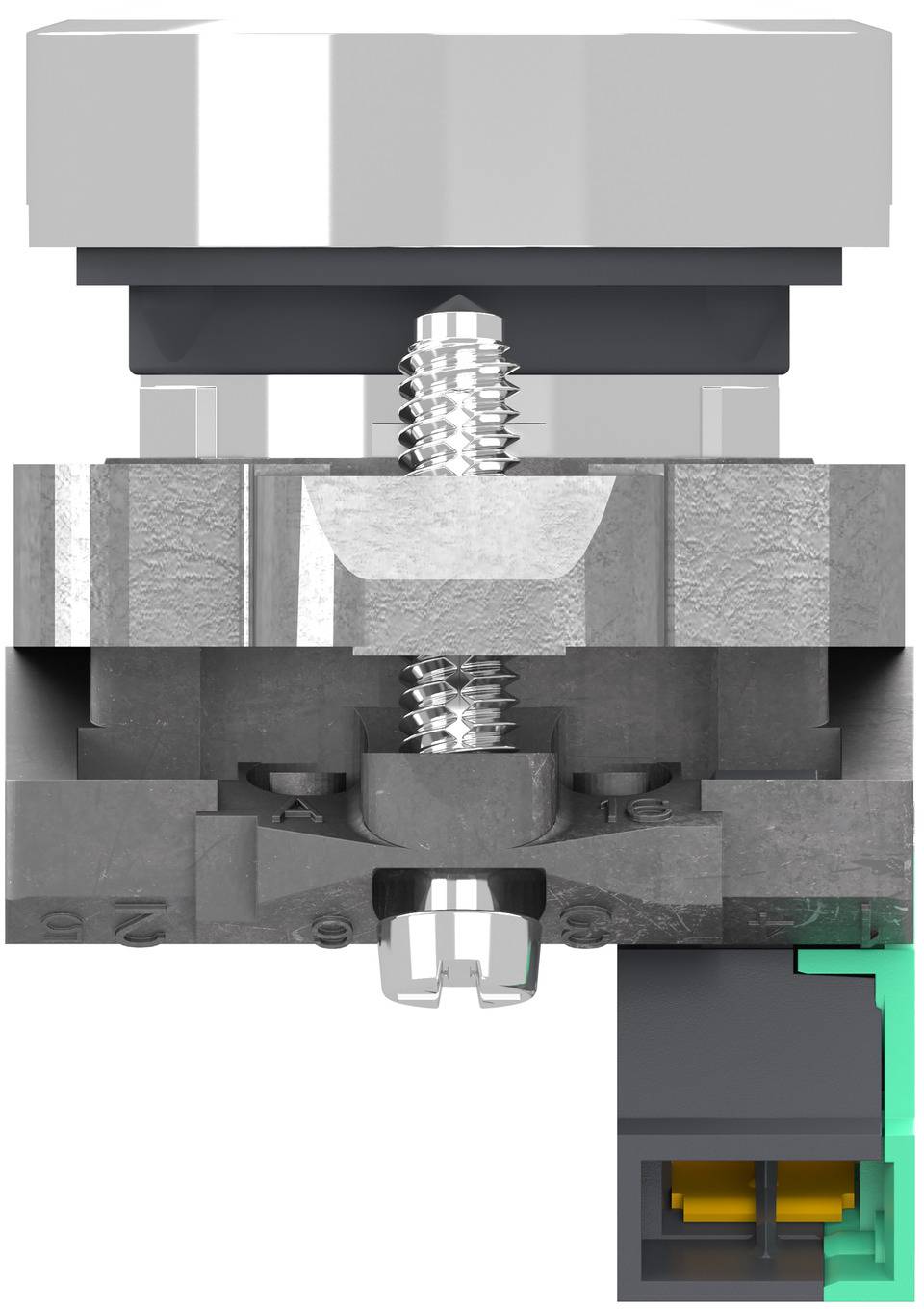

Querschnitt einer mechanischen Klemmeinheit mit zentraler Gewindeschraube, Metallgehäuse und unterem Verbindungsblock in Schnittdarstellung.

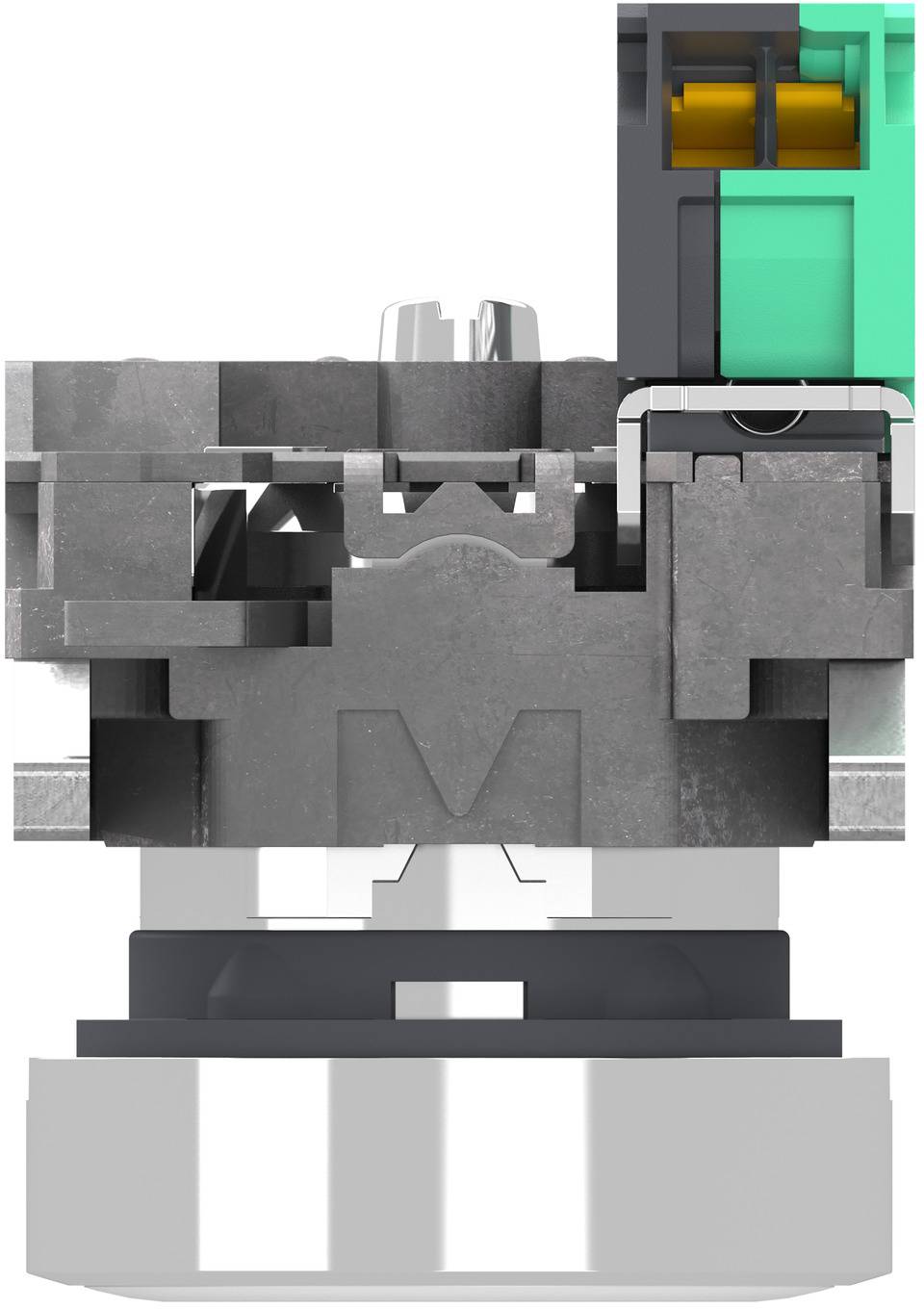

Querschnitt einer elektrischen Schalter- oder Steckerverbinder-Baugruppe mit internen Komponenten in Grau, Schwarz, Grün und Orange.

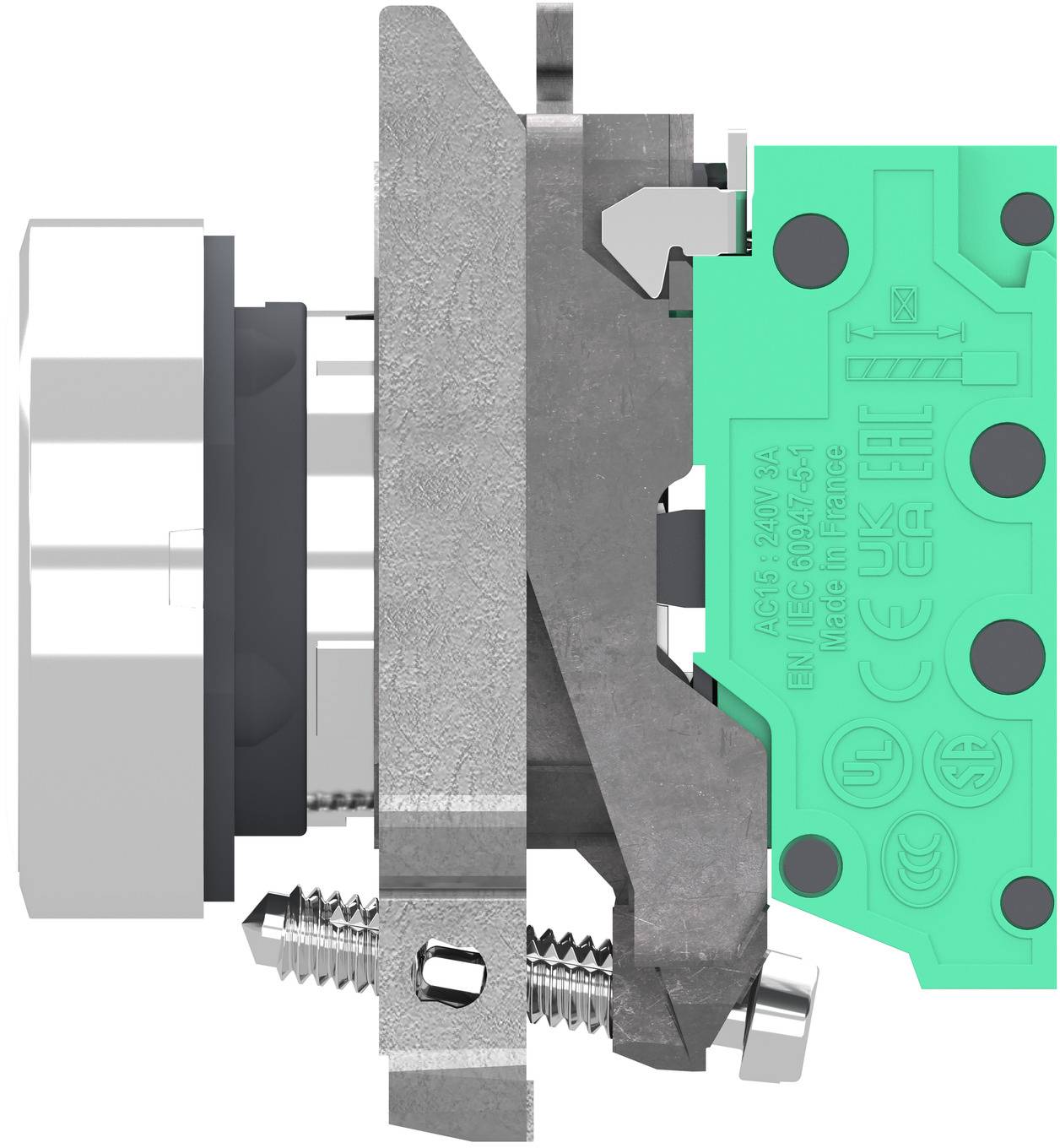

Nahaufnahme einer elektrischen Mikroschalter-Baugruppe mit grünem Betätigungsgehäuse und Metallhebelmechanismus, in Seitenansicht auf weißem Hintergrund dargestellt.

Nahaufnahme eines elektrischen Schaltkontaktblocks mit der Bezeichnung ZBE1015, zeigt Anschlussmarkierungen, QR-Code und Metallbetätigungsteile.

1/8

Produkt-Art

Drucktaster

Inhalt

1 St.

Schutzart

IP66

UKCA

nicht relevant

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 13.95 / Stück)

CHF 13.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Befehlsstellen: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Ausführung des elektrischen Anschlusses: sonstige
Bauform der Linse: rund
Bauform des Knopfes: flach
Farbe des Knopfes: weiß
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Transparent: nein
Werkstoff des Frontrings: Metall

Produkt-Art: Drucktaster

Inhalt: 1 St.

: IP66

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schneider Electric XB4BA115 Drucktaster, Harmony XB4, Metall, 22mm, weiß, unbeschriftet, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3756092

Bald verfügbar

Conrad Electronic

Dieser Artikel

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BA215 Drucktaster, Harmony XB4, Metall, 22mm, schwarz, unbeschriftet, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3757271

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

Schneider Electric XB4BA315 Drucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3757258

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BA33115 Drucktaster, Harmony XB4, Metall, 22mm, grün, beschriftet I, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3756091

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

Schneider Electric XB4BA425 Drucktaster, Harmony XB4, Metall, 22mm, rot, unbeschriftet, tastend, 1Ö, Push-In Drucktaster 1 St.

Bestell-Nr.:3757259

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BA43225 Drucktaster, Harmony XB4, Metall, 22mm, rot, beschriftet O, tastend, 1Ö, Push-In Drucktaster 1 St.

Bestell-Nr.:3757260

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

Schneider Electric XB4BA515 Drucktaster, Harmony XB4, Metall, 22mm, gelb, unbeschriftet, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3757261

Lieferung Mo., 9. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BA615 Drucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, tastend, 1S, Push-In Drucktaster 1 St.

Bestell-Nr.:3757263

Lieferung Do., 26. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BL425 Drucktaster, Harmony XB4, Metall, 22mm, rot, vorstehend, unbeschriftet, tastend, 1Ö, Push-In Drucktaster 1 St.

Bestell-Nr.:3757264

Lieferung Mo., 9. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Schneider Electric XB4BP61GEX Drucktaster, Harmony XB4, Metall, 22mm, blau, vorstehend, unbeschriftet, tastend, mit Schutzkappe, 1S, ATEX Drucktaster 1 St.

Bestell-Nr.:3757282

Lieferung Mo., 9. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3756092 Schneider Electric XB4BA115 Drucktaster, Harmony XB4, Metall, 22mm, weiß, unbeschriftet, tastend, 1S, Push-In Drucktaste

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3756092 Schneider Electric XB4BA115 Drucktaster, Harmony XB4, Metall, 22mm, weiß, unbeschriftet, tastend, 1S, Push-In Drucktaste

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Drucktaster in der Farbe weiß verfügt über 1 Schließer und ist unbeschriftet. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
