Name: Schneider Electric LC1E200Q5 Leistungsschütz 3 Schließer 90 kW Single 1 St.
Brand: Schneider Electric
SKU: 3756719
Availability: BackOrder

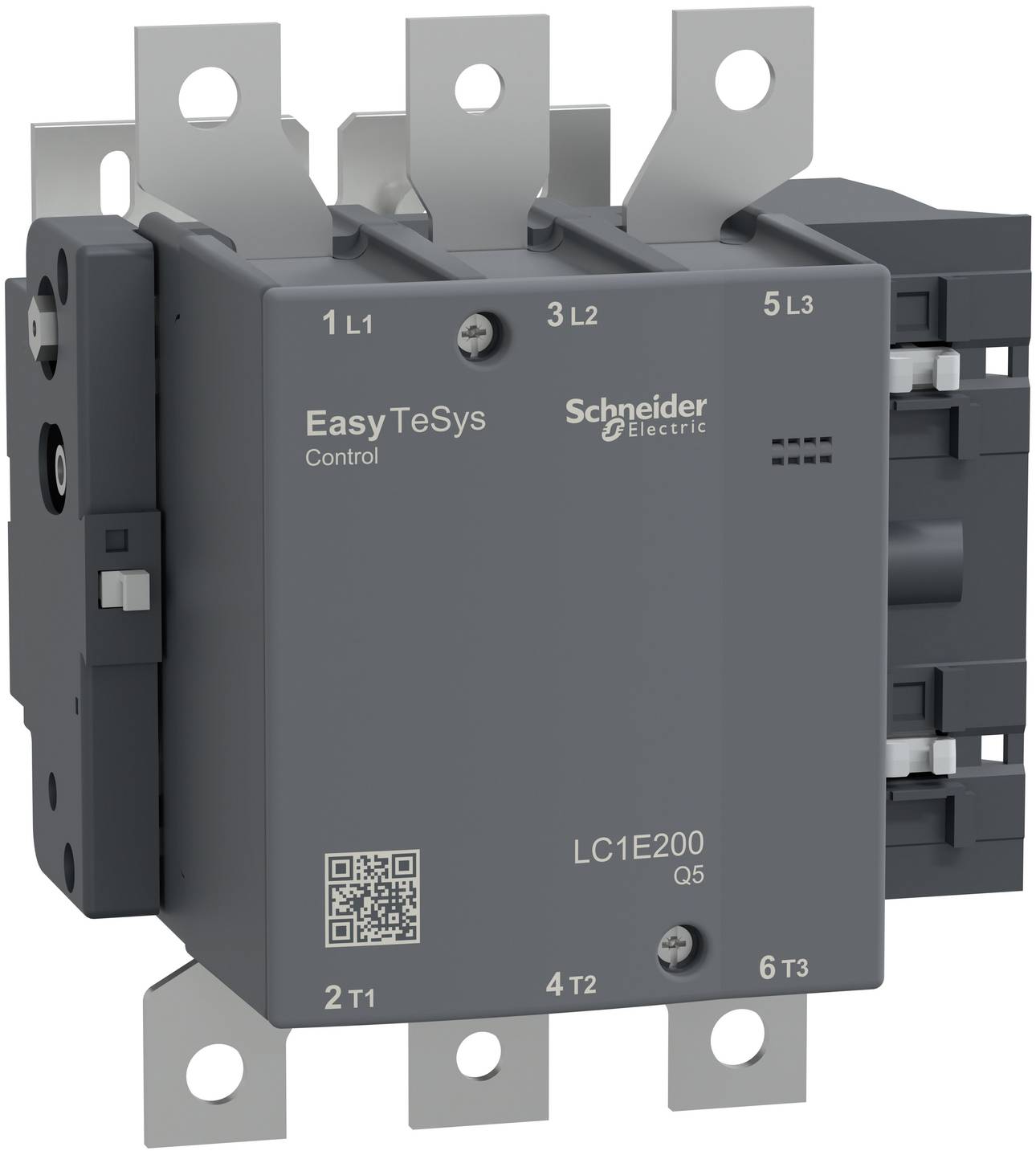

Schneider Electric EasyTeSys Steuerschütz mit drei oberen und unteren Anschlüssen, Frontansicht auf weißem Hintergrund dargestellt.

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

90 kW

Verpackungsart

Single

Typ

LC1E200Q5

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 764.95 / Stück)

CHF 899.95

-15 %

CHF 764.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 250 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 200 A
Bemessungssteuerspeisespannung AC 50 Hz: 380-380 V
Betriebsspannung AC 50 Hz: 690-690 V
Betriebsspannung AC 60 Hz: 690-690 V
Geeignet für Reiheneinbau: nein
Spannungsart zur Betätigung: AC

Verpackungsart: Single

Produkt-Art: Leistungsschütz

Typ: LC1E200Q5

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 380 V/AC

Steuerspannung (max.): 380 V/AC

Steuerspannungs-Bereich: 380 - 380 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 200 A

: 90 kW

Montageart: Hutschiene

Elektrische Lebensdauer: 0.5 Mio. Zyklen AC-3

Mechanische Lebensdauer: 5 Mio. Zyklen

Min. Temperatur: -5 °C

Max. Temperatur: 55 °C

Breite: 168.5 mm

Höhe: 174 mm

Tiefe: 181 mm

Abm.: (B x H x T) 168.5 x 174 x 181 mm

Inhalt: 1 St.

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Verpackungsart

Schneider Electric LC1E0601B7 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt Piece 1 St.

Bestell-Nr.:3755153

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Schneider Electric LC1E0601F5 Leistungsschütz 3 Schließer 2200 W Single 1 St.

Bestell-Nr.:3755155

Lieferung Do., 5. Nov.

Conrad Electronic

2200 W

3polig

Single

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0601F7 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt Piece 1 St.

Bestell-Nr.:3755157

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Schneider Electric LC1E0601M5 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt Piece 1 St.

Bestell-Nr.:3755160

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0601N5 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt Single 1 St.

Bestell-Nr.:3755163

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Single

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0601U5 Leistungsschütz 1 Öffner 2.2 kW mit Hilfskontakt Single 1 St.

Bestell-Nr.:3755165

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Single

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0610B7 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt Piece 1 St.

Bestell-Nr.:3755167

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0610F7 Leistungsschütz 3 Schließer 2.2 kW mit Hilfskontakt 1 St.

Bestell-Nr.:3755169

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Schneider Electric LC1E0610M5 Leistungsschütz 1 Schließer 2.2 kW mit Hilfskontakt Piece 1 St.

Bestell-Nr.:3755171

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Schneider Electric LC1E0610M7 Leistungsschütz 1 Schließer 2.2 kW mit Hilfskontakt Single 1 St.

Bestell-Nr.:3755173

Lieferung Do., 5. Nov.

Conrad Electronic

2.2 kW

3polig

Single

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3756719 Schneider Electric LC1E200Q5 Leistungsschütz 3 Schließer 90 kW Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3756719 Schneider Electric LC1E200Q5 Leistungsschütz 3 Schließer 90 kW Single 1 St.

Beschreibung

Easy TeSys Control Schütz 3-polig für Motoranwendungen bis 200A 100kW 440V. It bietet eine 380V 50Hz AC Spule, ohne eingebaute Hilfskontakte, Leistungs- und Steueranschlüsse durch Schraubklemmen. 168,5mm Breite für Standardbetriebsraten bis zu 1200 Zyklen pro Stunde. Es bietet Standard-Zuverlässigkeit und Langlebigkeit mit einer elektrischen Lebensdauer von 0,5 Mio. Zyklen AC-3 und einer mechanischen Lebensdauer von 5 Mio. Zyklen. Es kann bei Betriebstemperaturen von -5°C bis 55°C eingesetzt und auf DIN-Schienen montiert werden, kein Derating bis zu 3000m Höhe. Multi-Standard zertifiziert (IEC, CCC, EAC) und RoHS/REACH konform.
