Name: Schneider Electric LC1D32ABL Leistungsschütz 3 Schließer 15 kW Piece 1 St.
Brand: Schneider Electric
SKU: 3412763
Availability: InStock

Schütz von Schneider Electric mit Bezeichnung 'TeSys'. Verbindungen und Anschlüsse mit grünen und schwarzen Elementen sichtbar.

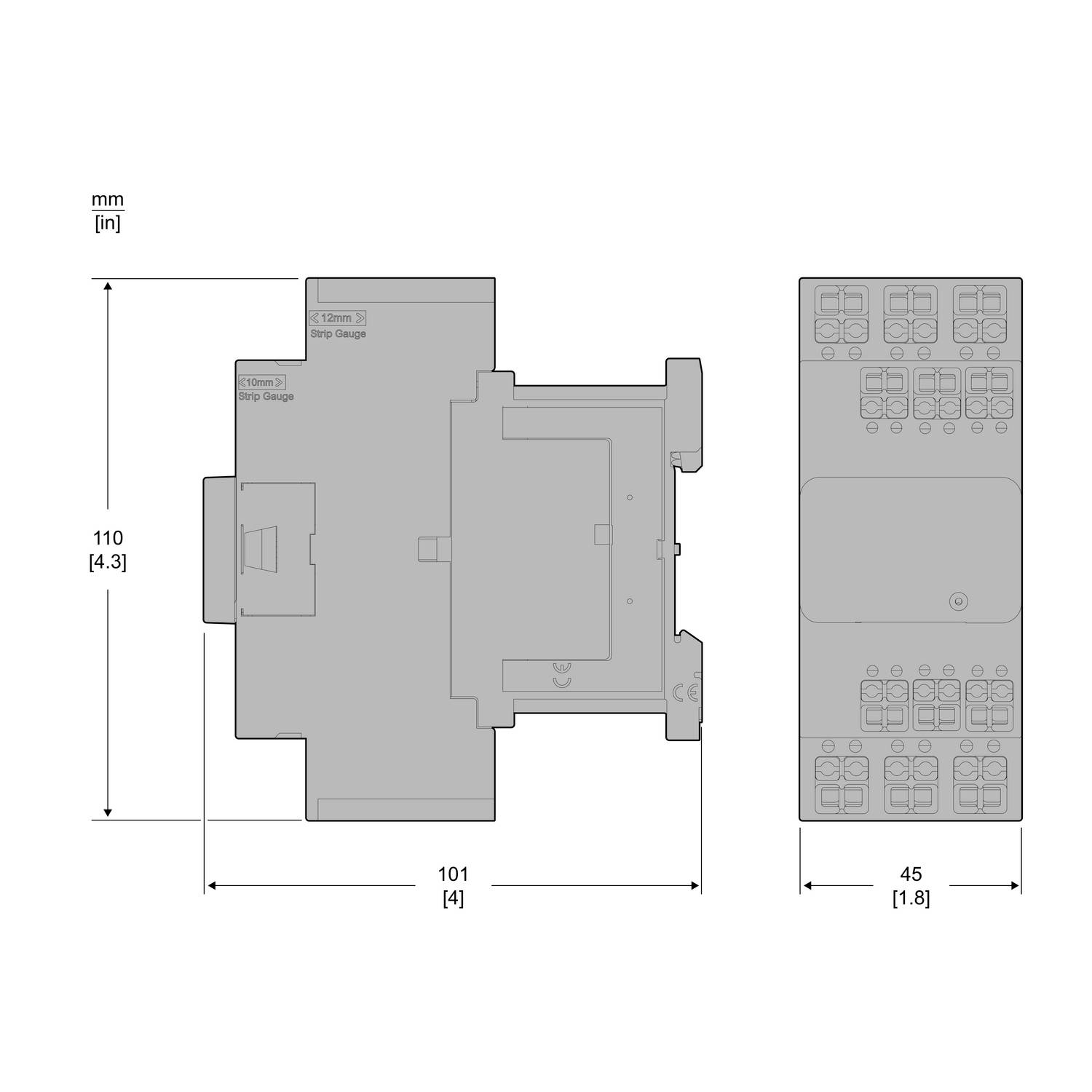

Ein elektrisches Bauteil mit den Abmessungen 110 mm x 101 mm x 45 mm. Die Vorderseite zeigt mehrere Anschlüsse. Maße in Millimetern.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

15 kW

Anschluss

Snap-In

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Do., 15. Okt.

10 Stück

Anzahl

Stück

Gesamt (CHF 97.95 / Stück)

CHF 141.95

-31 %

CHF 97.95

inkl. MwSt.

nur CHF 10.00

Nur noch 10 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 15 kW, 32 A, 400 V AC3, Spule 24 V DC geringe Leistungsaufnahme, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 ABemessungsbetriebsleistung bei AC-3, 400 V: 15 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 101 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,644 kg, Nettogewicht: 0,644 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D32ABL

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Dauerstrom (max.): 50 A

: 15 kW

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 110 mm

Tiefe: 101 mm

Abm.: (B x H x T) 45 x 110 x 101 mm

Inhalt: 1 St.

: 45 mm

: 85 mm

: 101 mm

: FALSE

: 15 kW

: 3

: 0

: 1

: 1

: 32 A

: 50 A

: 24-24 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412763 Schneider Electric LC1D32ABL Leistungsschütz 3 Schließer 15 kW Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412763 Schneider Electric LC1D32ABL Leistungsschütz 3 Schließer 15 kW Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 24 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
