Name: Schneider Electric Frequenzumrichter ATV650D22N4E 22 kW 3phasig 380 V, 480 V
Brand: Schneider Electric
SKU: 2374003
Availability: BackOrder

Technische Daten

Montagevariante: Aufputz
Kommunikationsprotokoll: Ethernet; Modbus. seriell; Modbus TCP
Nennhilfsspannung [UH,nom]: 380-480 V -15 - +10 %
Anzahl digitale Eingänge: 8
Anzahl der Analogeingänge: 3
Anzahl der Analogausgänge: 2
Bemessungs Taktfrequenz: 4 kHz
Scheinleistung: 24.9 kVA bei 480 V (hohe Überlast); 28.6 kVA bei 480 V (Standardüberlast)
Umgebungstemperatur bei Betrieb: 40…50 °C (mit); -15…40 °C (ohne Lastminderung)
Motorleistung (HP): 25 hp hohe Überlast; 30 hp Standardüberlast
Ausgangs Bemessungsstrom: 39.2 A bei 4 kHz für hohe Überlast; 46.3 A bei 4 kHz für Standardüberlast
Geräuschpegel: 53.7 dB

Eingangsspannung: 380 V
480 V

Produkt-Art: Frequenzumrichter

Ausgangsleistung (max.): 22 kW

Frequenz (max.): 0.5 kHz

Frequenz (min.): 0.0001 kHz

Netz: 3phasig

Frequenz-Bereich: 0.0001 kHz - 0.5 kHz

Nennstrom: 39.6 A

Tiefe: 330 mm

Höhe: 678 mm

Breite: 264 mm

: IP55

Typ: ATV650D22N4E

Filterklasse: C2

Abm.: (B x H x T) 264 x 678 x 330 mm

Herst.-Teilenr.: ATV650D22N4E

Gewicht: 20.6 kg

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2374003 Schneider Electric Frequenzumrichter ATV650D22N4E 22 kW 3phasig 380 V, 480 V

Beschreibung

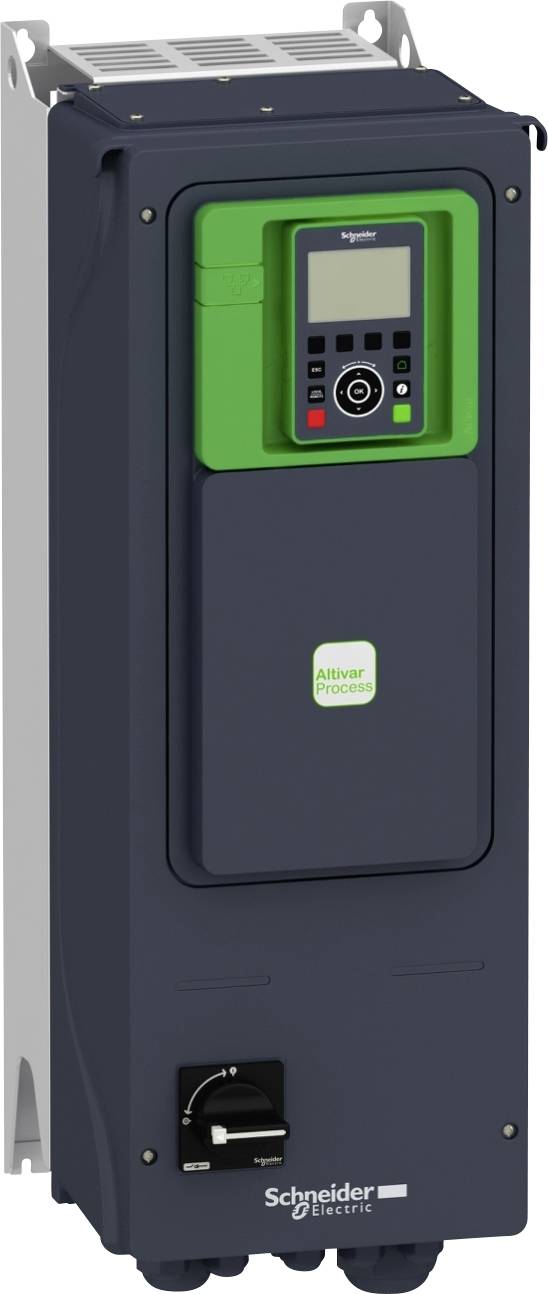

Frequenzumrichter ATV650, 22 kW/30 HP, 380-480V, IP55mit Hauptschalter

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
