Name: Schneider Electric Frequenzumrichter ATV320U11N4W 1.1 kW 3phasig 380 V, 500 V
Brand: Schneider Electric
SKU: 2374150
Availability: BackOrder

Dunkelgraues elektrisches Gerät von Schneider Electric mit Anzeige, Gefahrenschild, geeignet zur Industriesteuerung und Überwachung.

Abbildung ähnlich

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 774.95 / Stück)

CHF 774.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Frequenzumrichter ATV320, 1,1kW, 400V, 3 phasig, IP66

Leistungsbereich: 0,18 bis 22 kW
Spannungsbereich: 200 V bis 690 V
3 Bauformen: Kompaktbauform, schmale Buchbauform, IP66 für Montage außerhalb des Schaltschranks
5 Sicherheitsfunktionen integriert: sicher abgeschaltetes Drehmoment, sicher reduzierte Geschwindigkeit, sicherer Halt, sichere Höchstgeschwindigkeit, sicherer Schutztürfreigabe

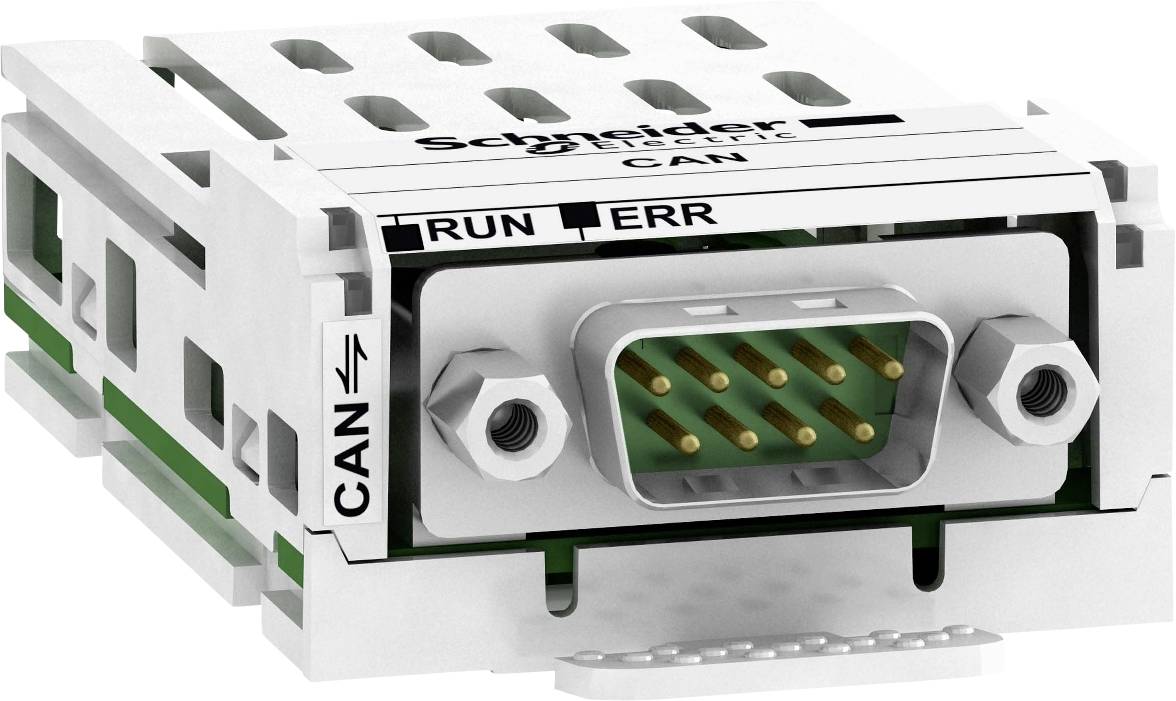

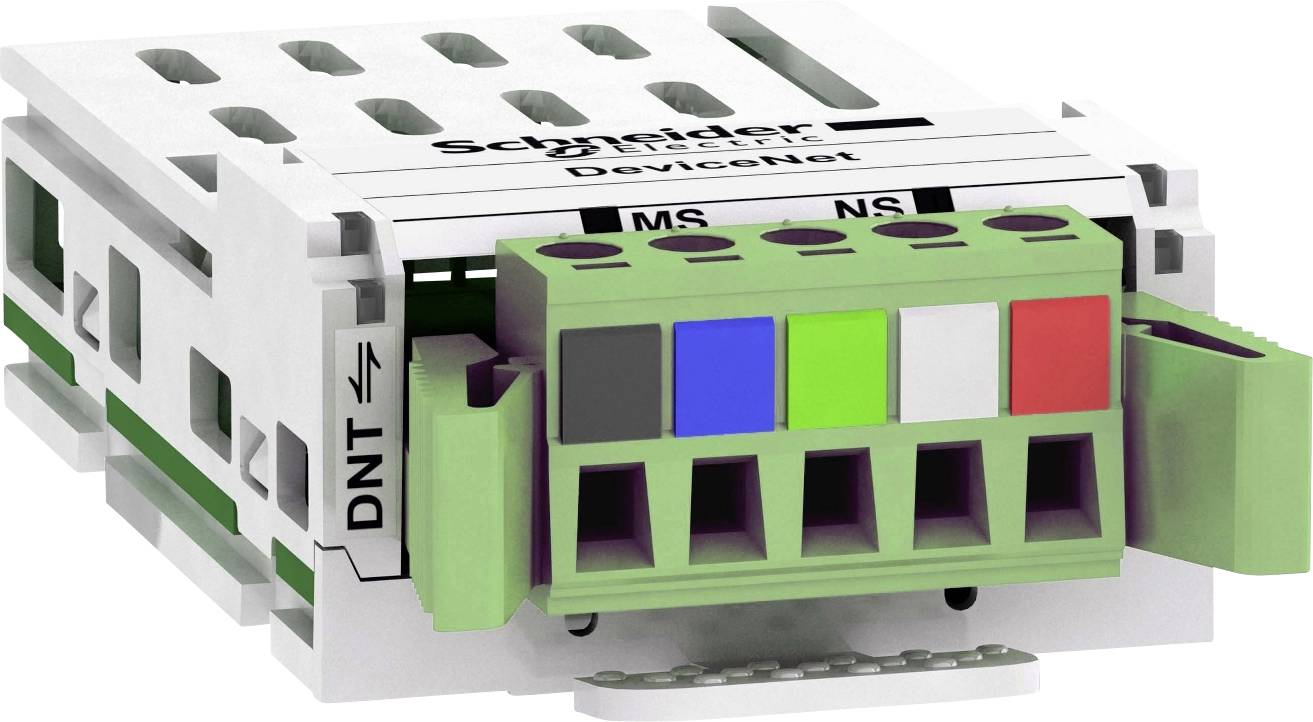

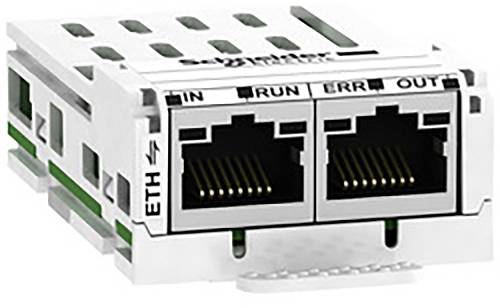

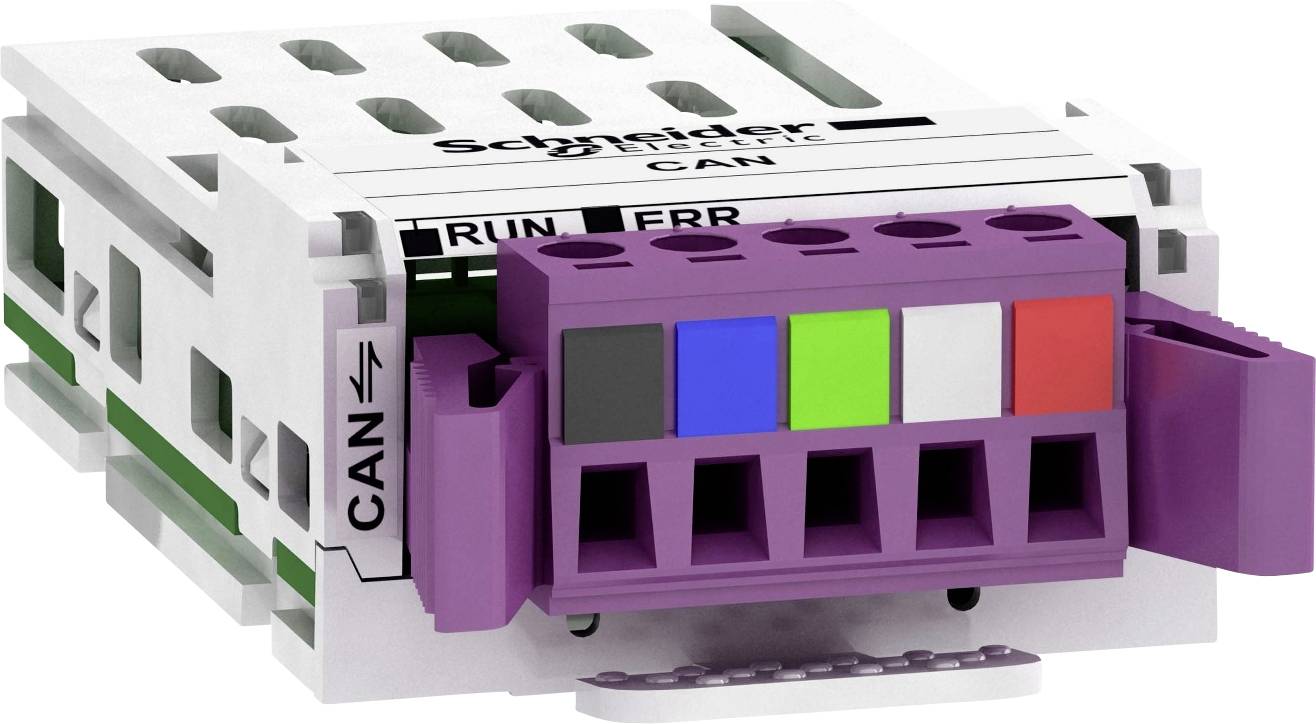

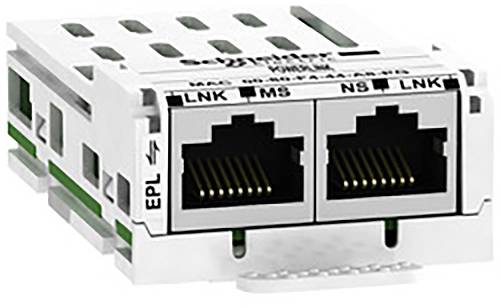

Modbus RJ45 und CANopen RJ45 integriert; optional Modbus/TCP - Ethernet/IP, PROFIBUS DP V1, DeviceNet, EtherCAT, POWERLINK, PROFINET mit Kommunikationsmodulen
Sicherer Betrieb: bis zu 50 °C ohne Leistungsreduzierung, bis zu 60 °C mit Derating ohne zusätzlichen Lüfter
Schutzarten: IP21/66/65
Viele integrierte Funktionen, SPS integriert, internationale Normen und Zulassungen
Robust: mit IEC 60721-3-3 Klasse 3C3 beschichtete Leiterplatten zur Erhöhung der Verfügbarkeit unter schwierigen Umgebungsbedingungen

Technische Daten

Montagevariante: Aufputz
Kommunikationsprotokoll: Modbus. seriell; CANopen
Nennhilfsspannung [UH,nom]: 380 - 500 V -15 - +10 %
Anzahl digitale Eingänge: 7
Anzahl der Analogeingänge: 3
Anzahl der Analogausgänge: 1
Anzahl der Logikausgänge: 3
Bemessungs Taktfrequenz: 4 kHz
Scheinleistung: 3.3 kVA bei 500 V (hohe Überlast)
Umgebungstemperatur bei Betrieb: -10…40 °C ohne Lastminderung; 40…60 °C mit

Eingangsspannung: 380 V
500 V

Produkt-Art: Frequenzumrichter

Ausgangsleistung (max.): 1.1 kW

Frequenz (max.): 0.599 kHz

Netz: 3phasig

Frequenz-Bereich: 0.599 kHz (max)

Nennstrom: 5 A

Tiefe: 200 mm

Höhe: 340 mm

Breite: 250 mm

: IP66

Typ: ATV320U11N4W

Filterklasse: C2

Abm.: (B x H x T) 250 x 340 x 200 mm

Herst.-Teilenr.: ATV320U11N4W

Filterklasse/Schutzstufe: IP66

Gewicht: 6 kg

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Netz

Eingangsspannung

Ausgangsleistung (max.)

Schneider Electric Frequenzumrichter ATV12H018F1 0.18 kW 1phasig 100 V, 120 V

Bestell-Nr.:2374174

Lieferung Di., 29. Dez. 2026

Conrad Electronic

1phasig

100 V

0.18 kW

Stück

Min.: 1

Vielfache: 1

CHF 237.95^*

Schneider Electric Frequenzumrichter ATV12H018M3 0.18 kW 3phasig 200 V, 240 V

Bestell-Nr.:2374176

Lieferung Di., 29. Dez. 2026

Conrad Electronic

3phasig

200 V

0.18 kW

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Schneider Electric Frequenzumrichter ATV12H037F1 0.37 kW 1phasig 100 V, 120 V

Bestell-Nr.:2374177

Lieferung Di., 29. Dez. 2026

Conrad Electronic

1phasig

100 V

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

Schneider Electric Frequenzumrichter ATV12H037M3 0.37 kW 3phasig 200 V, 240 V

Bestell-Nr.:2374178

Lieferung Di., 29. Dez. 2026

Conrad Electronic

3phasig

200 V

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 233.95^*

Schneider Electric Frequenzumrichter ATV12H075F1 0.75 kW 1phasig 100 V, 120 V

Bestell-Nr.:2374179

Lieferung Di., 29. Dez. 2026

Conrad Electronic

1phasig

100 V

0.75 kW

Stück

Min.: 1

Vielfache: 1

CHF 255.95^*

Schneider Electric Frequenzumrichter ATV12H075M3 0.75 kW 3phasig 200 V, 240 V

Bestell-Nr.:2374180

Lieferung Di., 29. Dez. 2026

Conrad Electronic

3phasig

200 V

0.75 kW

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

Schneider Electric Frequenzumrichter ATV12HU15M3 1.5 kW 3phasig 200 V, 240 V

Bestell-Nr.:2374181

Lieferung Di., 29. Dez. 2026

Conrad Electronic

3phasig

200 V

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

Schneider Electric Frequenzumrichter ATV12HU22M2 2.2 kW 1phasig 200 V, 240 V

Bestell-Nr.:2374182

Sofort-Lieferung Di., 13. Okt.

1 StückConrad Electronic

1phasig

200 V

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 395.95^*

Schneider Electric Frequenzumrichter ATV12HU22M2X 2.2 kW 1phasig 200 V, 240 V

Bestell-Nr.:2374183

Lieferung Di., 29. Dez. 2026

Conrad Electronic

1phasig

200 V

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Schneider Electric Frequenzumrichter ATV12HU22M3 2.2 kW 3phasig 200 V, 240 V

Bestell-Nr.:2374184

Lieferung Di., 29. Dez. 2026

Conrad Electronic

3phasig

200 V

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 375.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2374150 Schneider Electric Frequenzumrichter ATV320U11N4W 1.1 kW 3phasig 380 V, 500 V

Beschreibung

Schneider Electric Frequenzumrichter ATV320U11N4W

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter 1,1kW,400V,IP66Typ:ATV320U11N4WNetzspannung:380..500 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:599 HzMax. Ausgangsspannung:500 VNennausgangsstrom I2N:3 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:1,1 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:1,1 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:1Anzahl der analogen Eingänge:3Anzahl der digitalen Ausgänge:3Anzahl der digitalen Eingänge:7Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:jaUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:jaAnzahl der HW-Schnittstellen seriell RS-485:1Anzahl der HW-Schnittstellen sonstige:1Mit optischer Schnittstelle:neinMit PC-Anschluss:jaBremschopper integriert:ja4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP66Schutzart (NEMA):4XHöhe:340 mmBreite:250 mmTiefe:200 mm
Schneider Electric Frequenzumrichter ATV320U11N4W: weitere Details
ATV320 IP66 / 3Ph / 380V ohne Hauptschalter. Abmessungen 250 x 340 x 203 mm, Leistung KW 1,1 kW. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug &
Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung. EAN: 3606489548490

Geliefert wird: Schneider Electric Frequenzumrichter 1,1kW,400V,IP66 ATV320U11N4W, Verpackungseinheit: 1 Stk., EAN: 3606489548490

Lieferumfang

Geliefert wird: Schneider Electric Frequenzumrichter 1,1kW,400V,IP66 ATV320U11N4W, Verpackungseinheit: 1 Stk., EAN: 3606489548490

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
