Name: Schneider Electric C10L3 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm Piece
Brand: Schneider Electric
SKU: 2927496
Availability: BackOrder

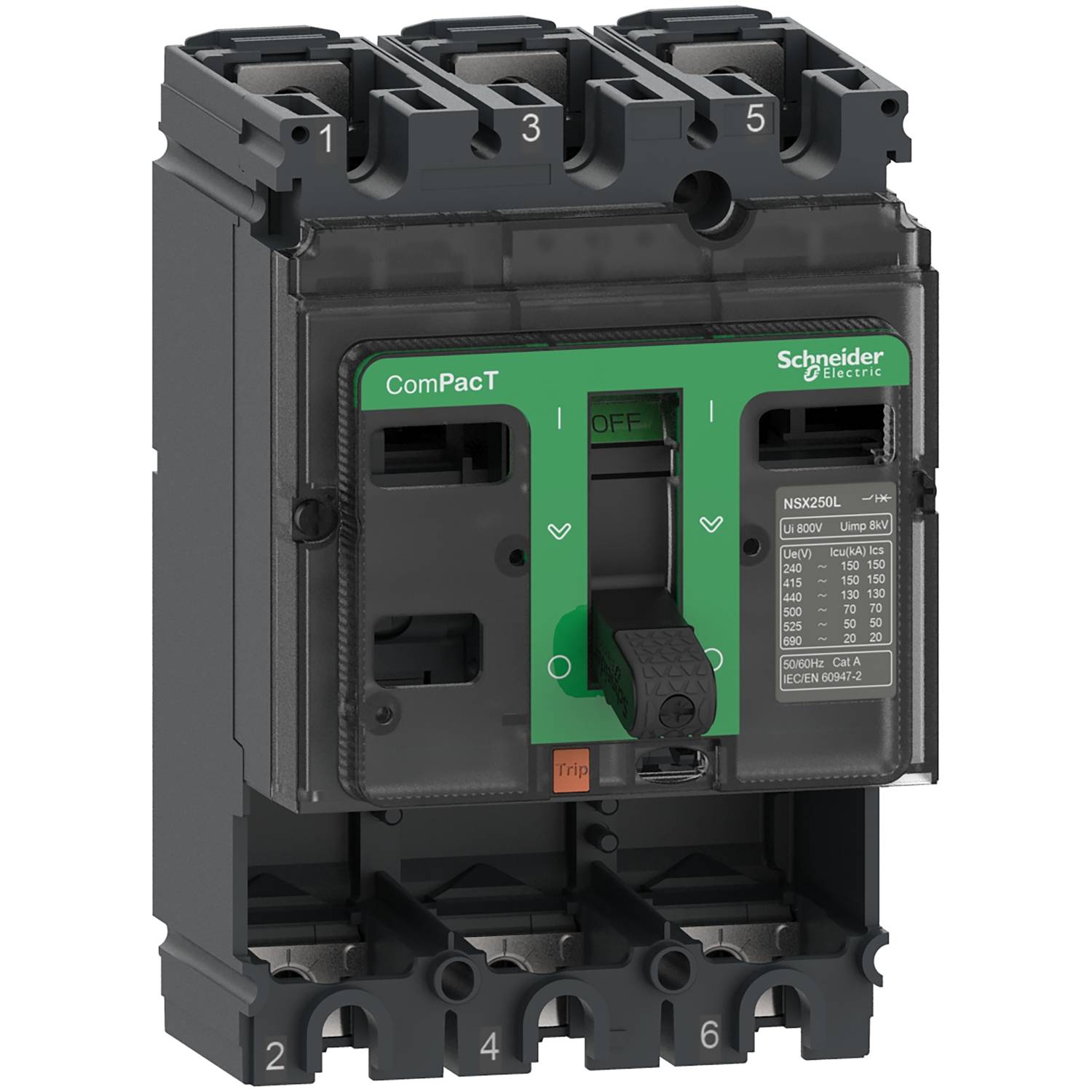

Industrieschalter von Schneider Electric, Modell ComPacT NSX250L. Schwarzes und grünes Design mit Schalthebel und Beschriftungen.

Produkt-Art

Leistungsschalter

Verpackungsart

Piece

Typ

C10L3

Polzahl

3polig

Schaltspannung (max.)

690 V/AC

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

30 Stück

Anzahl

Stück

Gesamt (CHF 471.95 / Stück)

CHF 471.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktleistungsschalter ComPacT NSX100L Grundschalter 3P 100A 150kA/415V AC, ohne Auslösegerät

100 A, 690 V, 150 kA, 14,1 W, Einbaugerät Festeinbautechnik, Integrierter Erdschlussschutz: nein, Schraubanschluss, Geeignet für Hutschienenmontage: nein, Hutschienenmontage optional: ja, Mit Ausgelöstmelder: ja, Mit integriertem Unterspannungsauslöser: nein, 3, vorne, Knebel, Komplettgerät mit Schutzeinheit: nein, Motorantrieb integriert: nein, Motorantrieb optional: ja, IP40

Technische Daten

Bemessungsdauerstrom Iu: 100 ABemessungsspannung: 690 VBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 150 kAVerlustleistung: 14,1 WGerätebauart: Einbaugerät FesteinbautechnikIntegrierter Erdschlussschutz: neinAnschlussart Hauptstromkreis: SchraubanschlussGeeignet für Hutschienenmontage: neinHutschienenmontage optional: jaMit Ausgelöstmelder: jaMit integriertem Unterspannungsauslöser: neinPolzahl: 3Position des Anschlusses für Hauptstromkreis: vorneAusführung des Betätigungselements: KnebelKomplettgerät mit Schutzeinheit: neinMotorantrieb integriert: neinMotorantrieb optional: jaSchutzart (IP): IP40Verpackungseinheit: 1 StückMaße (cm): 195 × 110 × 140Bruttogewicht: 1,454 kg, Nettogewicht: 1,454 kgECLASS 7: Leistungsschalter für Trafo-, Generator- und Anlagenschutz (27370409)

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: C10L3

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Tiefe: 86 mm

Breite: 105 mm

Höhe: 161 mm

Abm.: (B x H x T) 105 x 161 x 86 mm

Inhalt: 1 St.

: 0

: 0

: 100 A

: 3

: 0

: IP40

: vorne

: FALSE

: Schraubanschluss

: Knebel

: TRUE

: 150 kA

: FALSE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: FALSE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2927496 Schneider Electric C10L3 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2927496 Schneider Electric C10L3 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 105 x 161 x 86 mm Piece

Beschreibung

Dies ist ein 3-poliger Grundschalter für ComPacT NSX100L. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden. Das Ausschaltvermögen Icu beträgt 150 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 105 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100L ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
