Name: PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 8 Rastermaß: 3.5 mm 51550085336R 1 St. Tape on Full reel
Brand: PTR Hartmann
SKU: 3590447
Availability: BackOrder

Ein rechteckiger schwarzer Elektrostecker mit acht Metallkontaktpunkten im Inneren, verwendet für Steckverbindungen in elektronischen Geräten.

Technisches Diagramm mit zwei Ansichten einer elektronischen Komponente mit Anschlüssen. Abmessungen werden in Millimetern für Designreferenzen bereitgestellt.

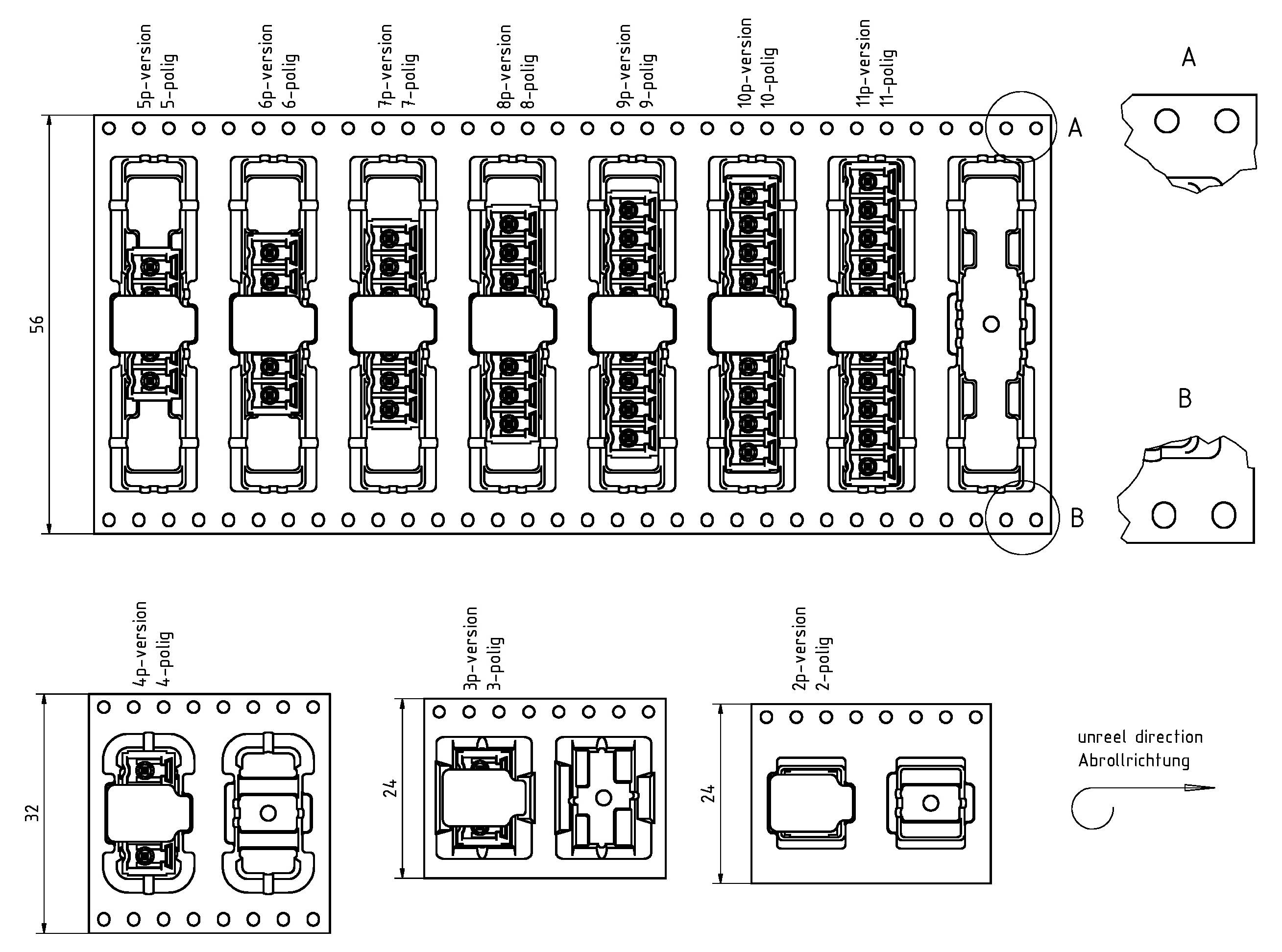

Designzeichnung einer mechanischen Schalterdose mit mehreren Schalterumrissen und Maßangaben, einschließlich Draufsicht und Seitenansicht. Beschriftungen zeigen Platzierung und Abstände an.

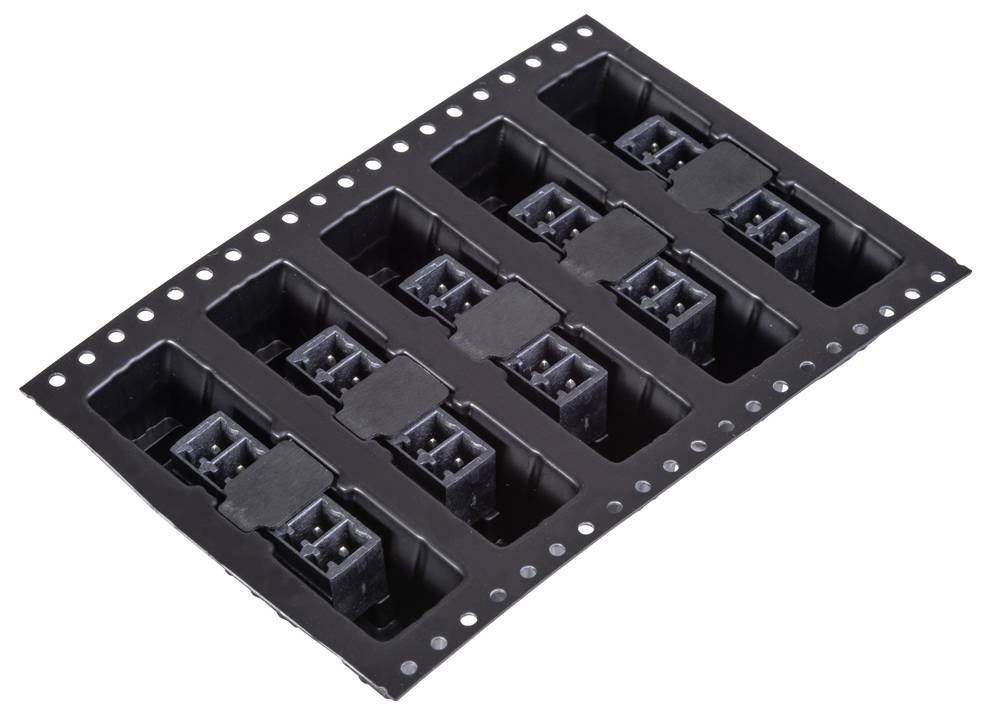

'Schwarzes Elektronik-Komponentenfach mit mehreren Steckern mit einer Reihe von Kontaktstiften, wahrscheinlich für die Elektronikfertigung oder -montage verwendet.'

1/4

Abbildung ähnlich

Produkt-Art

Stiftleiste (Standard)

3.5 mm

Polzahl Gesamt

Verpackungsart

Tape on Full reel

Besonderheiten

für THR-Lötanschluss

Datenblatt (PDF)

Lieferung Mo., 25. Jan. 2027

Anzahl

Stück

Min.: 200

Vielfache: 200

Tape on Full reel
Stück (Inhalt: )

Gesamt (CHF 1.35 / Stück)

CHF 270.00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste 8pin RM3.5mm

Steckrichtung senkrecht zur Leiterplatte
Rastermaß 3.5 mm
Seitlich geschlossen
Reflowlöten
Automatische Bestückung (Tape on Reel)
THR
Pinlänge 2.6 mm

Unser Service für Sie

Technische Daten

Brennbarkeitsklasse: UL 94 V-0
Bohrlochdurchmesser: 1.2 mm
Kontaktstift: Kupferlegierung
Arbeitstemperatur: -40 °C (ohne mech. Belastung) - 105 °C
Lagertemperatur: -40 °C - 105 °C

Verpackungsart: Tape on Full reel

Produkt-Art: Stiftleiste (Standard)

Besonderheiten: für THR-Lötanschluss

RM: 3.5 mm

Polzahl Gesamt: 8

Inhalt: 1 St.

Anschluss: THR

Gehäuse-Material: PA

Herst.-Teilenr.: 51550085336R

Herstellerfarbe: Schwarz

Kontaktmaterial: Kupferlegierung

Länge: 29.40 mm

RoHS-konform: Ja

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: 105 °C

Min. Temperatur: -40 °C

Typ: STL1550/8G-3.50-V-P2.6-BK-HT

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl Gesamt

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 8 Rastermaß: 3.5 mm 51550085336R 1 St. Tape on Full reel

Bestell-Nr.:3590447

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Dieser Artikel

Stück

Min.: 200

Vielfache: 200

CHF 1.35^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 10 Rastermaß: 3.5 mm 51550105336D 1 St. Piece

Bestell-Nr.:3590437

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.35^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 10 Rastermaß: 3.5 mm 51550105336R 1 St. Tape on Full reel

Bestell-Nr.:3590449

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 200

Vielfache: 200

CHF 1.65^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 10 Rastermaß: 3.5 mm 51550106001D 1 St.

Bestell-Nr.:3590491

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.75^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 10 Rastermaß: 3.5 mm 51550106101D 1 St.

Bestell-Nr.:3590458

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.75^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 11 Rastermaß: 3.5 mm 51550115001D 1 St.

Bestell-Nr.:3590473

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.40^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 11 Rastermaß: 3.5 mm 51550115101D 1 St. Piece

Bestell-Nr.:3590429

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.35^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 11 Rastermaß: 3.5 mm 51550115336D 1 St. Piece

Bestell-Nr.:3590438

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 1.60^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 11 Rastermaß: 3.5 mm 51550115336R 1 St. Tape on Full reel

Bestell-Nr.:3590450

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 200

Vielfache: 200

CHF 1.75^*

PTR Hartmann Stiftleiste (Standard) Polzahl Gesamt 11 Rastermaß: 3.5 mm 51550116001D 1 St.

Bestell-Nr.:3590492

Lieferung Mo., 25. Jan. 2027

Conrad Electronic

Stück

Min.: 50

Vielfache: 50

CHF 2.05^*
