Name: Phoenix Contact 1862084 Printklemme 1.5 mm² Polzahl 6 Grün 65 St. Piece
Brand: Phoenix Contact
SKU: 2209496
Availability: BackOrder

Grüne Steckklemme mit sieben gelben Hebeln, verwendet zur elektrischen Verbindung und Montage auf Leiterplatten.

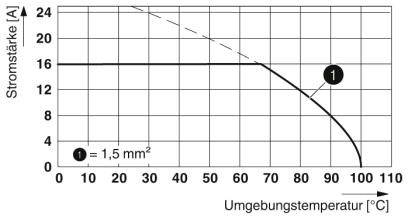

'Diagramm zeigt Stromstärke [A] von 24 bis 0 in Abhängigkeit von Umgebungstemperatur [°C] 0 bis 110. Linie für 1,5 mm² Leiter sinkt bei steigender Temperatur.'

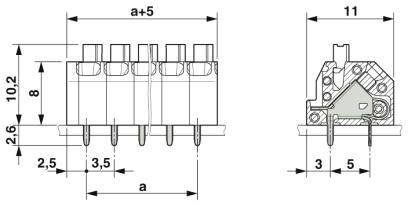

Technische Zeichnung einer mehrpoligen Steckverbindung mit Bemaßungen: Breite a+5, Höhe 10,2, Tiefe 11; Detailansicht mit Pins.

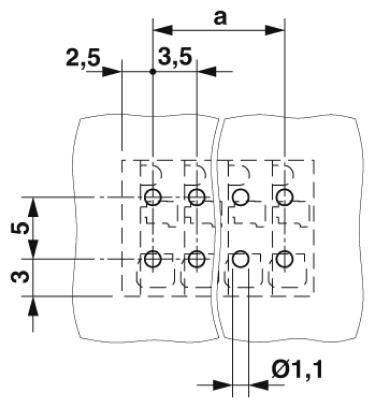

'Diagramm zeigt eine technische Zeichnung mit genauen Abmessungen von 2,5, 3,5 und 3,5 Einheiten sowie einem Kreis mit Ø1,1.'

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Mo., 9. Nov.

104 Set(s)

Anzahl (Packungsgröße 65 St.)

Set(s)

Gesamt (CHF 1.45 / Stück)

CHF 93.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 65 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 6
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 10,2 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: SPTAF 1/ 6-3,5-EL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 6

Polzahl: 6

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1862084

Inhalt: 65 St.

Nennspannung: 160 V

Breite: 22.5 mm

Höhe: 12.8 mm

Länge: 11 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Polzahl je Reihe

Anschluss

Polzahl

Anzahl Reihen

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208956

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Bestell-Nr.:2208957

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208958

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208959

Lieferung Mo., 9. Nov.

1 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:2208960

Lieferung Do., 7. Jan. 2027

Conrad Electronic

32 A

Push-In-Klemme

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208961

Lieferung Mo., 9. Nov.

40 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208962

Lieferung Mo., 21. Dez. 2026

Conrad Electronic

41 A

Schrauben

Piece

6.35 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Bestell-Nr.:2209278

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Bestell-Nr.:2209284

Lieferung Mo., 9. Nov.

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Bestell-Nr.:2209286

Lieferung Di., 19. Jan. 2027

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209496 Phoenix Contact 1862084 Printklemme 1.5 mm² Polzahl 6 Grün 65 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209496 Phoenix Contact 1862084 Printklemme 1.5 mm² Polzahl 6 Grün 65 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Fingerbedienbare Lösetaste für hohen Bedienkomfort. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
