Name: Phoenix Contact 1861962 Printklemme 1.5 mm² Polzahl 5 Grün 95 St.
Brand: Phoenix Contact
SKU: 2209488
Availability: BackOrder

Grüne elektrische Steckverbindungsklemme mit acht Steckplätzen und orangefarbenen Hebeln, geeignet für Leiterplattenmontage.

Technische Zeichnung eines Steckverbinders mit Maßen: 10,6 Höhe, a+5 Breite, 11 Tiefe; Löcher bei 2,5, 3,5, und 5 mm in der Tiefe.

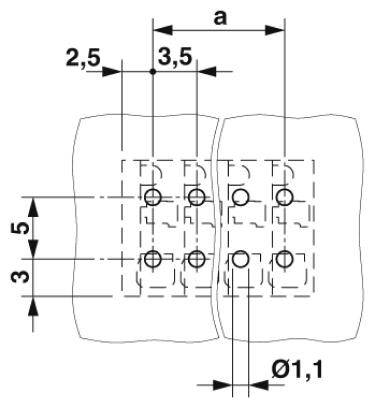

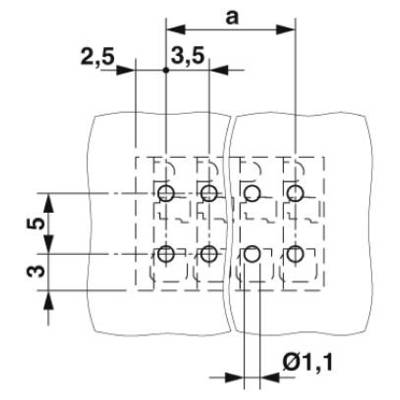

Technische Zeichnung: Zwei benachbarte rechteckige Bereiche, jeder mit einem 3x3 Gitter aus Bohrlöchern. Maße: 3,5 mm, 2,5 mm, Lochdurchmesser 1,1 mm.

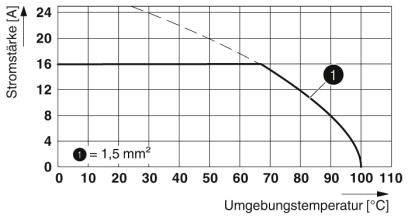

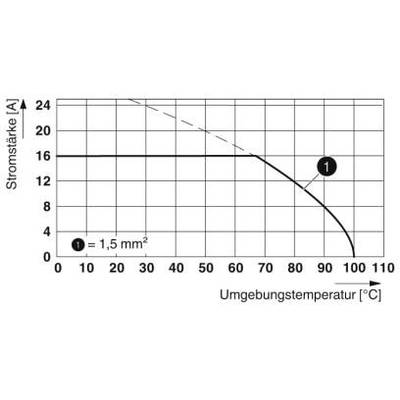

Diagramm zeigt Stromstärke in Ampere gegen Umgebungstemperatur in Grad Celsius. Kurve fällt von 18A bei 0°C auf 0A bei 100°C. Linie markiert Drahtdurchmesser von 1,5 mm².

1/4

Abbildung ähnlich

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

58 Set(s)

Anzahl (Packungsgröße 95 St.)

Set(s)

Gesamt (CHF 1.18 / Stück)

CHF 111.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 5
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 8 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Typ: SPTAF 1/ 5-3,5-IL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: PA

Herstellerfarbe: Grün

Herst.-Teilenr.: 1861962

Inhalt: 95 St.

Nennspannung: 160 V

Breite: 19 mm

Höhe: 10.6 mm

Länge: 11 mm

Typ: 1861962

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Polzahl je Reihe

Anschluss

Polzahl

Anzahl Reihen

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208956

Lieferung Do., 24. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Bestell-Nr.:2208957

Lieferung Do., 24. Dez. 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208958

Lieferung Di., 5. Jan. 2027

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208959

Lieferung Fr., 13. Nov.

1 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:2208960

Lieferung Di., 12. Jan. 2027

Conrad Electronic

32 A

Push-In-Klemme

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208961

Lieferung Fr., 13. Nov.

40 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208962

Lieferung Do., 24. Dez. 2026

Conrad Electronic

41 A

Schrauben

Piece

6.35 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Bestell-Nr.:2209278

Lieferung Di., 5. Jan. 2027

Conrad Electronic

24 A

Schrauben

Piece

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Bestell-Nr.:2209284

Lieferung Fr., 13. Nov.

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Bestell-Nr.:2209286

Lieferung Fr., 22. Jan. 2027

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209488 Phoenix Contact 1861962 Printklemme 1.5 mm² Polzahl 5 Grün 95 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209488 Phoenix Contact 1861962 Printklemme 1.5 mm² Polzahl 5 Grün 95 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
