Phoenix Contact 1861933 Printklemme 1.5 mm² Polzahl 2 Grün 210 St.

Grüne elektrische Steckverbindung mit mehreren Anschlüssen und orangefarbenen Hebeln, geeignet für Leiterplattenmontage.

Abbildung ähnlich

Technische Zeichnung eines Steckverbinders mit Maßangaben: Breite 'a', Höhe 10,6 mm, Tiefe 11 mm, Kontaktabstand 3,5 mm.

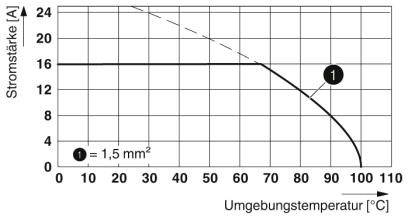

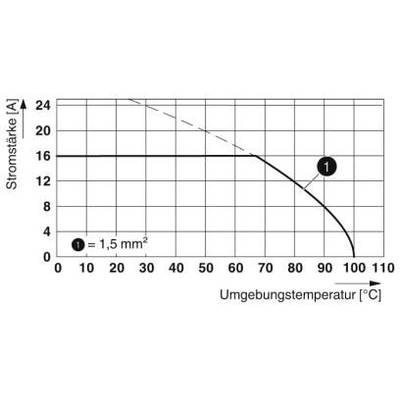

Diagramm zeigt Stromstärke in Ampere im Verhältnis zur Umgebungstemperatur in Grad Celsius. Kurve sinkt zwischen 0°C und 100°C. Markierung bei 1,5 mm².

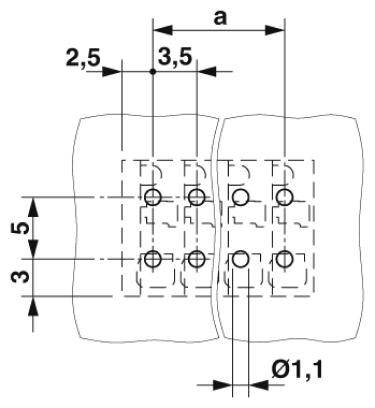

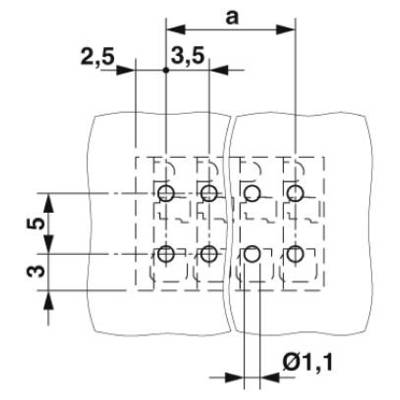

Technische Zeichnung zweier aneinandergrenzender, gelochter Platten mit Maßangaben: Abstand 2,5 und 3,5 mm zwischen Löchern, Durchmesser 1,1 mm.

1/4

Abbildung ähnlich

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

115 Set(s)

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl (Packungsgröße 210 St.)

Set(s)

Gesamt (CHF 0.43 / Stück)

CHF 90.61

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 210 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 2
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 8 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Typ: SPTAF 1/ 2-3,5-IL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 2

Polzahl: 2

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1861933

Inhalt: 210 St.

Nennspannung: 160 V

Breite: 8.5 mm

Höhe: 10.6 mm

Länge: 11 mm

Dokumente & Downloads

Datenblatt

Datenblatt 2209486 Phoenix Contact 1861933 Printklemme 1.5 mm² Polzahl 2 Grün 210 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209486 Phoenix Contact 1861933 Printklemme 1.5 mm² Polzahl 2 Grün 210 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
