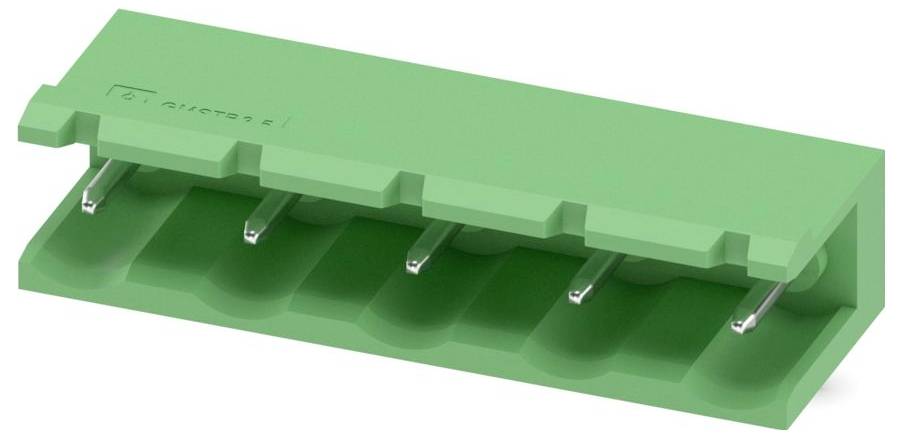

Abbildung ähnlich
Phoenix Contact 1766042 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplatten-Grundleiste
Gesamtpolzahl
5
RM
7.5 mm
Inhalt
50 St.
Polzahl Gesamt
5
Datenblatt (PDF)
Anzahl (Packungsgröße 50 St.)
Gesamt (CHF 1.16 / Stück)
CHF 77.95
-26 %
CHF 57.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leiterplatten-Grundleiste
- Polzahl Gesamt 5
- Anzahl Reihen 1
- Inhalt 50 St.
Technische Daten
- Anzahl der Steckkontaktreihen: 1
- Art der Banderolierung: Karton (für SMD)
- Ausführung des elektrischen Anschlusses: sonstige
- Befestigungsart: sonstige
- Bemessungsstoßspannung: 6 kV
- Bemessungsstrom In: 12 A
- Betriebstemperatur: -40-100 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.4 mm
- Kontaktausführung: Stift
- Länge des Pins: 3.23 mm
- Polzahl: 5
- Rastermaß der Anschlüsse: 7.5 mm
- Rastermaß der Kontakte: 7.5 mm
- Steckverbinderausführung: fester Steckverbinder
- Verschmutzungsgrad: 2
- Werkstoff der Kontaktbeschichtung: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Produkt-Art
Leiterplatten-Grundleiste
- Gesamtpolzahl
5
- Polzahl Gesamt
5
- Anzahl Reihen
1
- RM
7.5 mm
- Anschluss
Löten
- Gehäuse-Material
PA
- Herst.-Teilenr.
1766042
- Inhalt
50 St.
- Max. Temperatur
100 °C
- Min. Temperatur
-40 °C
- Typ
GMSTB 2,5/ 5-G
- Kontaktoberfläche Steckseite
Zinn
- Prüfzeichen
UL94
- Polzahl
5
- Querschnitt
2.5 mm²
- Stift-Länge
3.23 mm
- Gehäusefarbe
Grün
- Bemessungsspannung
630 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3574705 Phoenix Contact 1766042 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3574705 Phoenix Contact 1766042 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 50 St.
Beschreibung
Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 630 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: GMSTB 2,5/..-G, Rastermaß: 7,5 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,23 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
