Name: Phoenix Contact 1727816 Printklemme 1 mm² Polzahl 10 Grün 1 St. Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

'Grüne, gestufte Leiterplattenklemme mit mehreren Anschlüssen und Pins, geeignet für elektrische Verbindungen.'

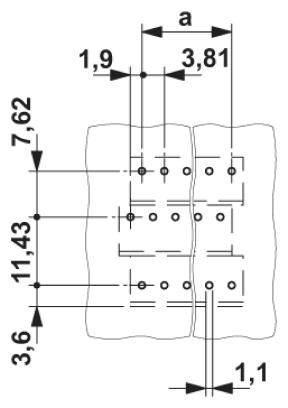

'Diagramm mit Abmessungen: 1,9, 3,81, 3,6, 7,62, 11,43 und 1,1 in nicht näher bezeichneten Einheiten. Zeigt Positionen und Abstände.'

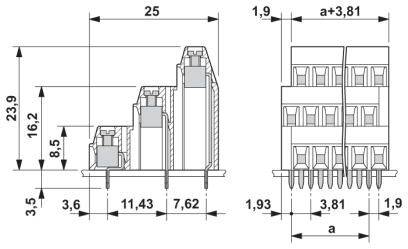

Technische Zeichnung eines Steckverbinders mit Maßen in Millimetern. Zeigt Seiten- und Frontalansicht mit Detailmaßen.

1/3

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.81 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Sofort-Lieferung Di., 20. Okt.

70 Stück

Anzahl

Stück

Gesamt (CHF 19.95 / Stück)

CHF 19.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 1 St.

Technische Daten

Schraubengewinde: M2
Montageart: Wellenlöten
Anzahl der Anschlüsse: 30
Steckbar: nein
Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Metalloberfläche Lötbereich (Deckschicht): Zinn (5 - 7 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 23,9 mm
Pinlänge: 3,5 mm
Stiftabmessungen: 0,5 x 0,9 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Nennquerschnitt: 1 mm²

Verpackungsart: Piece

Typ: MK3DS 1/10-3,81

Produkt-Art: Printklemme

Besonderheiten: mit Zughülse

RM: 3.81 mm

Anzahl Reihen: 3

Polzahl je Reihe: 10

Polzahl: 10

Abisolierlänge (max.): 5 mm

Anschluss: Schrauben
Print

Nennstrom: 8 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 8 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1727816

Inhalt: 1 St.

Nennspannung: 160 V

Breite: 40 mm

Höhe: 27.4 mm

Länge: 25 mm

UKCA: Ja
