Name: Phoenix Contact 1648225 Kontakteinsatz Buchse Gesamtpolzahl: 10 + PE 1 St.
Brand: Phoenix Contact
SKU: 3453265
Availability: BackOrder

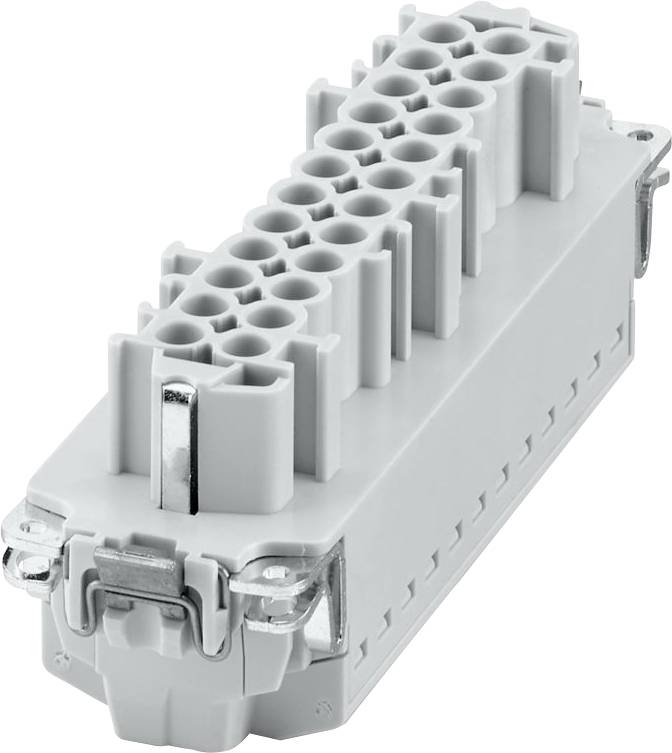

Ein grauer elektrischer Anschlussblock mit mehreren Klemmenslots und nummerierten Markierungen an seiner Seite, verwendet zur Organisation von Verdrahtungsverbindungen.

Produkt-Art

Kontakteinsatz

Bauform

Buchse

Gesamtpolzahl

10 + PE

Inhalt

1 St.

Typ

HC-B 10-I-CT-F

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 9.70 / Stück)

CHF 9.70

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kontakteinsatz

10, Kontakteinsatz ohne Kontakte: ja, Buchse, 2,5 mm, Thermoplast, 16 A, 125 °C, -40..125 °C, 500 V, 6 kV, III, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,5..4 mm², sonstige, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 34,6 mm, 64 mm

Technische Daten

Anzahl der Leistungskontakte: 10
Anzahl der Steuerkontakte: 0
Ausführung des elektrischen Anschlusses: Crimpanschluss
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Betriebstemperatur: -40-125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Steckkontakt: 2.5 mm
Kontaktausführung: Buchse
Kontakteinsatz ohne Kontakte: Ja
Min. Anzahl der Steckzyklen: 500
Mit Drahtschutz: Nein
Mit Schutzleiter: Ja
Umgebungstemperatur: 125-125 °C
Verschmutzungsgrad: 3
Werkstoff des Kontakteinsatzes: Thermoplast
Werkstoff des Kontaktes: Kupferlegierungen
Werkstoff des Steckverbindereinsatzes: Thermoplast
Überspannungskategorie: III

Typ: HC-B 10-I-CT-F

Produkt-Art: Kontakteinsatz

Bauform: Buchse

Gesamtpolzahl: 10 + PE

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

Gehäuse-Material: Thermoplast

Herst.-Teilenr.: 1648225

Isolationsmaterial: Thermoplast

Maßangaben: 34. 34.6. 64 mm

Prüfzeichen: UL94

Polzahl: 10

Breite: 34 mm

Höhe: 34.6 mm

Tiefe: 64 mm

Durchmesser: 2.5 mm

max. Querschnitt: 4 mm²

min. Querschnitt: 0.5 mm²

Querschnitt-Bereich: 0.5 - 4 mm²

Bemessungsstrom: 16 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3453265 Phoenix Contact 1648225 Kontakteinsatz Buchse Gesamtpolzahl: 10 + PE 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3453265 Phoenix Contact 1648225 Kontakteinsatz Buchse Gesamtpolzahl: 10 + PE 1 St.

Beschreibung

Kontakteinsatz, Polzahl: 10+PE, Baugröße: B10, Anzahl der Anschlüsse je Pol: 1, Buchse, Crimpanschluss, 500 V, 16 A, 0,5 mm² ... 4 mm², Anwendung: Leistung

Lieferumfang

Geliefert wird: Phoenix Contact Kontakteinsatz Serie B10, 10-polig HC-B 10-I-CT-F, Verpackungseinheit: 1 Stk., EAN: 4046356092357

Beschreibung

Kontakteinsatz, Polzahl: 10+PE, Baugröße: B10, Anzahl der Anschlüsse je Pol: 1, Buchse, Crimpanschluss, 500 V, 16 A, 0,5 mm² ... 4 mm², Anwendung: Leistung
