Name: Phoenix Contact 1403844 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.
Brand: Phoenix Contact
SKU: 2137398
Availability: BackOrder

Ein schwarzer, zylindrischer Kabelverbinder aus Kunststoff mit geriffelten Oberflächen. Geeignet für den Anschluss von Kabeln.

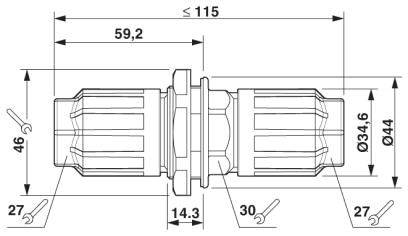

Technische Zeichnung eines Steckverbinders mit Maßen: Länge 115 mm, Breite 46 mm, Durchmesser 34,6-44 mm. Zeigt Werkzeuge.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 24. Dez. 2026

Anzahl

Stück

Gesamt (CHF 21.95 / Stück)

CHF 21.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsverbinder

690 V, 20 A, 5, IP66, Schneidklemme IDC, 6..11 mm, 2,5 mm², 1, 1, 2, 3, 4, 5, Mechanische Codierung: nein, schwarz, separat, Mit Zugentlastung: ja, sonstige, Halogenfrei: ja, versilbert, 3, 0,003 mOhm, 6 kV, 115,05 mm, 50 mm

Technische Daten

Bauform: QPD 5x2,5
Anschlusstechnik: QUICKON-Anschluss
Schlüsselweite Überwurfmutter: 27 mm
Anzugsdrehmoment-Überwurfmutter: 10 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 2 mm ... 3,8 mm
Leitungsaußendurchmesser: 6 mm ... 11 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: >= 50 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
Halogenfreiheit: ja

Typ: QPD CW 4PE2,5 2X6-11 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 5

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 20 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 20 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 16 bis 14

Herst.-Teilenr.: 1403844

Isolationsmaterial: PA

Polzahl: 5

max. Querschnitt: 2.5 mm²

min. Querschnitt: 1 mm²

Querschnitt-Bereich: 1 - 2.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Herstellerfarbe

Gesamtpolzahl

Nennspannung

Phoenix Contact 1403844 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137398

Lieferung Do., 24. Dez. 2026

Conrad Electronic

Dieser Artikel

20 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1403841 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136970

Lieferung Fr., 13. Nov.

41 StückConrad Electronic

20 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410410 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137404

Lieferung Fr., 13. Nov.

83 StückConrad Electronic

40 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410412 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136648

Lieferung Fr., 13. Nov.

104 StückConrad Electronic

40 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Phoenix Contact 1410415 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137334

Lieferung Fr., 13. Nov.

33 StückConrad Electronic

40 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410416 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136600

Lieferung Fr., 13. Nov.

69 StückConrad Electronic

40 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Phoenix Contact 1414412 Leitungsverbinder Gesamtpolzahl: 8 1 St.

Bestell-Nr.:2137602

Lieferung Mo., 14. Dez.

Conrad Electronic

Schneidklemmanschluss

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Phoenix Contact 1414694 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2136923

Lieferung Fr., 13. Nov.

3091 StückConrad Electronic

17.5 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

Phoenix Contact 1414696 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2137267

Lieferung Fr., 13. Nov.

1325 StückConrad Electronic

17.5 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Phoenix Contact 1414697 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2137298

Lieferung Mo., 30. Nov.

Conrad Electronic

17.5 A

IDC

Schraubverriegelung

Schwarz

690 V

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2137398 Phoenix Contact 1403844 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137398 Phoenix Contact 1403844 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
