Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

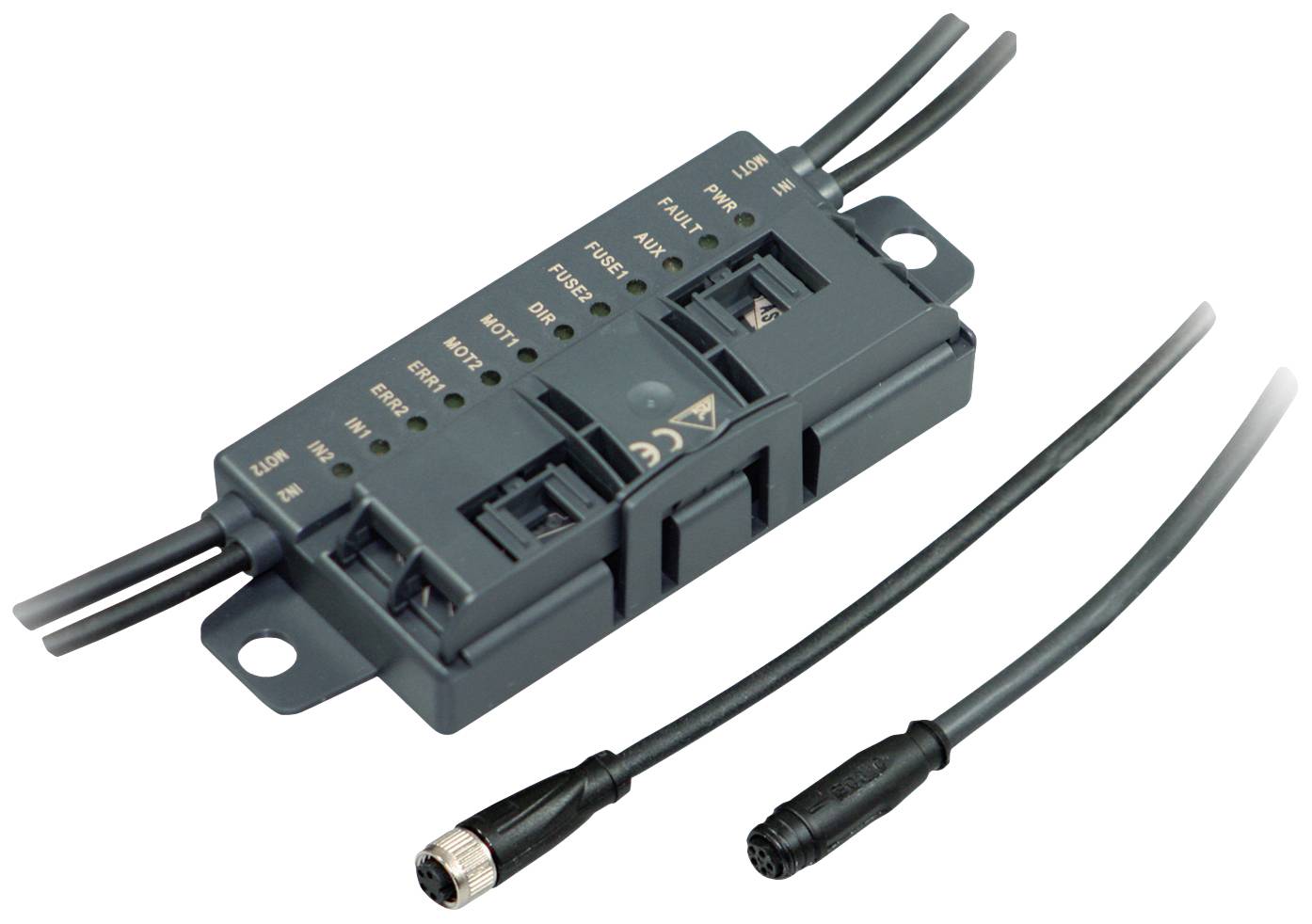

Elektronisches Steuergerät mit mehreren Anschlusskabeln und LED-Anzeigen für verschiedene Funktionen, z. B. 'Power' und 'Fault'.

Abbildung ähnlich

Produkt-Art

Sensor/Aktorbox aktiv

Typ

VBA-4E4A-G20-ZEJ/M3L-P10

Statusanzeige

mit LED

Signalart

PNP

Schutzart

IP54

Datenblatt (PDF)

Lieferung Fr., 11. Dez. 2026

Anzahl

Stück

Gesamt (CHF 247.95 / Stück)

CHF 291.95

-15 %

CHF 247.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sensor/Aktorbox aktiv

Typ: VBA-4E4A-G20-ZEJ/M3L-P10

Statusanzeige: mit LED

Signalart: PNP

: IP54

Max. Temperatur: 70 °C

Min. Temperatur: -25 °C

Gewicht: 310 g

Herst.-Teilenr.: 70130650

Inhalt: 1 St.

Besonderheiten: mit Strombegrenzung

Strombelastbarkeit (gesamt): 170 mA

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/Aktorbox aktiv Multipolverteiler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/Aktorbox aktiv Multipolverteiler 1 St.

Beschreibung

G20-Motorsteuermodul für Itoh Denki PM500XE und PM500XP; AS-Interface-Spezifikation: V3.0; Schutzart: IP54 nach EN 60529; Schutzart: EN 60529:2000; Befestigung: 2 Befestigungslaschen mit Bohrung Ø 8 mm

Ausführung

Allgemeine Daten
Teilnehmer-Typ: A/B-Teilnehmer
AS-Interface-Spezifikation: V3.0
Erforderliche Gateway-Spezifikation: ≥ V3.0
Profil: S-7.A.7
IO-Code: 7
ID-Code: A
ID1-Code: 7
ID2-Code: 7
UL File Number: E223772 "For use in NFPA 79 Applications only"
MTBF: 98 a
Kompatible Rollenmotoren: Itoh Denki PM*XP, Itoh Denki PM*XE
Anzeigen/Bedienelemente
LED FAULT: Fehleranzeige; LED rot | rot: Kommunikationsfehler bzw. Adresse ist 0 | rot blinkend: Überlast Sensorversorgung oder Überlast Geschwindigkeitssignal oder externe Hilfsspannung UAUX fehlt
LED PWR: AS-Interface-Spannung; LED grün | grün: Spannung OK | grün blinkend: Adresse 0 oder Überlast Sensorversorgung oder Überlast Geschwindigkeitssignal oder externe Hilfsspannung UAUX fehlt
LED AUX: Ext. Hilfsspannung UAUX; Dual-LED grün/rot | grün: Spannung OK | rot: Spannung verpolt
LED IN: Schaltzustand (Eingang); 2 LED gelb
LED FUSE: Motorversorgung; 2 LED grün
LED DIR: Motordrehrichtung; LED gelb
LED MOT: Motor aktiv; 2 LED gelb
Elektrische Daten
Hilfsspannung (Ausgang): 18 ... 30 V DC PELV
Bemessungsbetriebsspannung: 26,5 ... 31,6 V aus AS-Interface
Bemessungsbetriebsstrom: ≤ 25 mA (ohne Sensoren) / max. 170 mA
Eingang
Anzahl/Typ: 2 Eingänge für 3-Drahtsensoren (PNP), DC
Versorgung: aus AS-Interface
Strombelastbarkeit: 100 mA , überlast- und kurzschlussfest
Eingangsstrom: ≤ 6 mA (intern begrenzt)
Schaltpunkt: gemäß DIN EN 61131-2 | 0 (unbedämpft) ≤ 0,5 mA | 1 (bedämpft) ≥ 2,0 mA
Signalverzögerung: < 1 ms (Eingang/AS-Interface)
Eingangsfilter: 2 ms
Ausgang
Anzahl/Typ: 2 Ausgänge für DC-Rollenmotoren (MOT1, MOT2)
Versorgung: aus externer Hilfsspannung UAUX
Strom: 3,5 A Dauerstrom , 5 A (<2 s) , max. 7,5 A (<0,3 s) pro Motor
Überlastschutz: Schmelzsicherung , I2t = 53,7 A2s
Geschwindigkeitssignal: 0 ... 10 V DC | Steuerung über Parameter P1:0
Drehrichtungssignal: Digitalausgang PNP | low: hochohmig | high; ≥ (UAUX - 2,5 V) im Leerlauf
Motorstartsignal: Digitalausgang PNP | low: hochohmig | high; ≥ (UAUX - 2,5 V) im Leerlauf
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 62026-2:2013
Normenkonformität
Schutzart: EN 60529:2000
Feldbusstandard: EN 62026-2:2013
Eingang: EN 61131-2:2007
Störaussendung: EN 61000-6-4:2007
AS-Interface: EN 62026-2:2013
Störfestigkeit: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
Relative Luftfeuchtigkeit: 85 % nicht kondensierend
Klimatische Bedingungen: Einsatz nur in Innenräumen
Einsatzhöhe: ≤ 2000 m über NN
Schock- und Stoßfestigkeit: 30 g, 11 ms in 6 Raumrichtungen 3 Schocks
Vibrationsfestigkeit: 0,35 mm / 2 g 10 ... 1000 Hz
Verschmutzungsgrad: 2
Mechanische Daten
Schutzart: IP54 nach EN 60529
Anschluss: AS-Interface, AUX: Durchdringungstechnik | Flachkabel gelb/Flachkabel schwarz | Ein-/Ausgänge: M8-Rundsteckverbinder gem. EN 61076-2-104 | Eingänge: LF004-GS1-A (4-polig, Buchsenkontakte, Schraubverriegelung, A-kodiert) | Gegenstecker: LM004-Gx1-A oder vergleichbar | Ausgänge: LF005-GS1-B (5-polig, Buchsenkontakte, Schraubverriegelung, B-kodiert) | Gegenstecker: LM005-Gx1-B oder vergleichbar
Masse: 310 g
Befestigung: 2 Befestigungslaschen mit Bohrung Ø 8 mm
Kabellänge: 1 m
Hinweis: Die Flachkabelführung ist für 100 Betätigungszyklen ausgelegt

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik AS-Interface Anschaltmodul VBA-4E4A-G2#70130650, Verpackungseinheit: 1 Stk., EAN: 4050143466634
