Name: Pepperl+Fuchs 70134549 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 RJ45 Stecker 5 m Polzahl Sensoren: 4, 8 1 St
Brand: Pepperl+Fuchs
SKU: 2630541
Availability: BackOrder

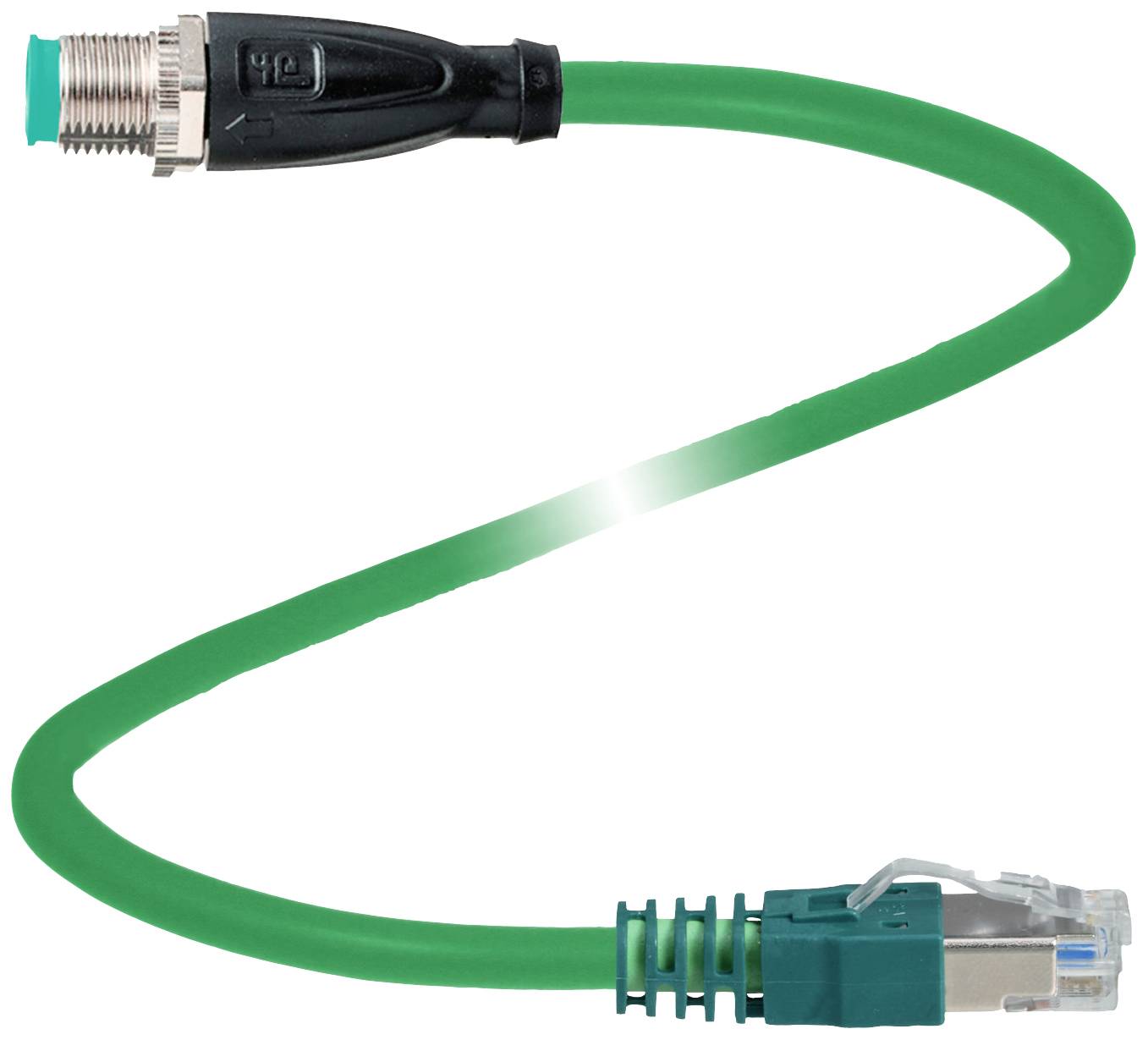

Grünes Ethernet-Kabel mit einem RJ45-Stecker auf einer Seite und einem M12-Stecker auf der anderen, typisch für Netzwerkanwendungen.

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

RJ45 Stecker

Anschlussseite A

M12-Stecker, gerade

Anschlussseite B

RJ45 Stecker

Polzahl

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 57.95 / Stück)

CHF 57.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Verpackungsart: Piece

Typ: V1SD-G-GN5M-PUR-E1S-V45-G

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: RJ45 Stecker

Anschlussseite A: M12-Stecker, gerade

Anschlussseite B: RJ45 Stecker

Polzahl: 4
8

Kabellänge: 5 m

Mantelmaterial: PUR

Nennspannung: 60 V/DC

Außen-Ø: 6 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Stecker

Gewinde-Typ Anschlussseite: M12 x 1

Kodierung: D

Kontaktoberfläche: Au

max. Querschnitt: 0.34 mm²

min. Querschnitt: 0.34 mm²

: IP68
IP69
IP20

Besonderheiten: schleppkettenfähig

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 70134549

Inhalt: 1 St.

Kabel-Ø: 6 mm

Kabel-Ø (max.): 6 mm

Kabel-Ø (min.): 6 mm

Kabel-Ø-Bereich: 6 - 6 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630541 Pepperl+Fuchs 70134549 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 RJ45 Stecker 5 m Polzahl Sensoren: 4, 8 1 St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630541 Pepperl+Fuchs 70134549 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 RJ45 Stecker 5 m Polzahl Sensoren: 4, 8 1 St

Beschreibung

Buskabel Ethernet M12-Stecker gerade D-kodiert auf RJ45; Ethernet-kodiert, 4-polig, PUR-Kabel grün, Cat5e,; abgeschirmt, UL-zugelassen, schleppkettentauglich; Länge: 5 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Stecker
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: D-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: RJ45
Ausführung: gerade
Verriegelung: Rastverriegelung
Polzahl: 8
Kodierung: EtherNet/IP / PROFINET
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101 | Steckverbinder RJ45 : IEC 60603-7
Komponentenkategorie: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)
Entflammbarkeit: IEC 60332-1-2 / UL 2556
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder 1: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -30 ... 70 °C (-22 ... 158 °F)
Kabel, beweglich: -20 ... 70 °C (-4 ... 158 °F)
Mechanische Daten
Steckverbinder 1
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
Steckzyklen: min. 100
Schirmung: Schirm an Verschraubung aufgelegt
Schutzart: IP68 / IP69
Steckverbinder 2
Losrüttelsicherung: vorhanden
Steckzyklen: min. 100
Schirmung: Schirm an Steckverbinder aufgelegt
Schutzart: IP20
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 6 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 60 N / 100 mm
Mantelfarbe: grün (ähnlich RAL 6018)
Aderzahl: 4
Aderquerschnitt: 0,34 mm2 / 22 AWG
Adernfarbe: Ader 1-1: gelb | Ader 2-3: weiß | Ader 3-2: orange | Ader 4-6: blau
Aderaufbau: 7 x 0,254 mm Ø | paarweise verseilt zum Sternvierer
Schirm: Alu-kaschierte Polyesterfolie | Cu-Geflecht, verzinnt
Länge: 5 m
Schleppkettentauglichkeit
Schleppkettenzyklen: max. 1000000
Verfahrgeschwindigkeit: max. 3 m/s
Verfahrweg: max. 5 m
Beschleunigung: max. 2 m/s2
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder 1
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Steckverbinder 2
Griffkörper: PA, grün
Entflammbarkeit: V-0
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel Ethernet V1SD-G-GN5M#70134549, Verpackungseinheit: 1 Stk., EAN: 4050143451173
