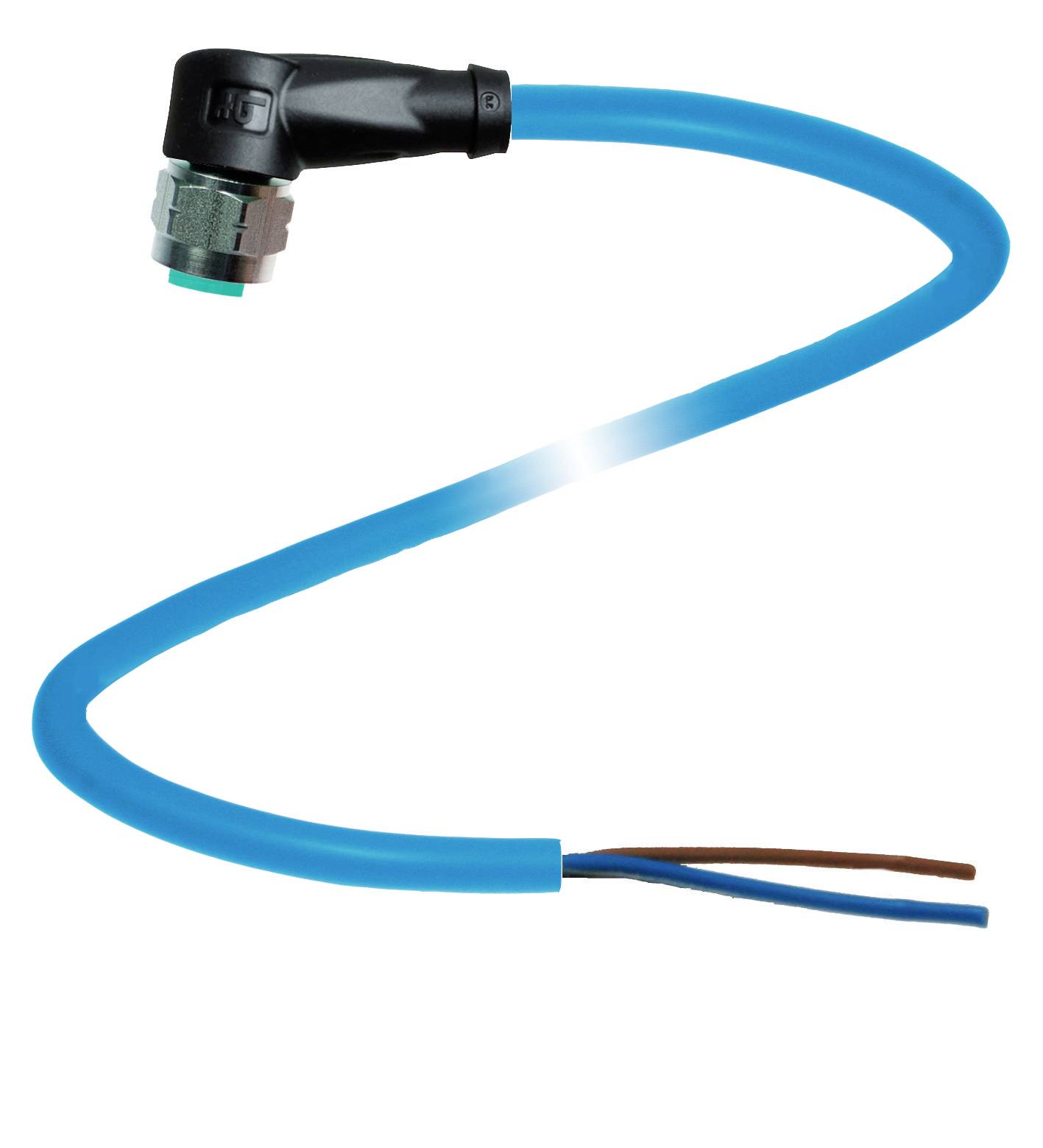

Abbildung ähnlich
Pepperl+Fuchs 70127859 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 30 m Polzahl Sensoren: 2 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
2
Kabellänge
30 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 61.95 / Stück)
CHF 61.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V1-WV4A-N-30M-PUR
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Buchse, gewinkelt
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
2
- Kabellänge
30 m
- Mantelmaterial
PUR
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
A
- Kontaktmaterial
Au
- Kontaktoberfläche
Au
- max. Querschnitt
0.34 mm²
- min. Querschnitt
0.34 mm²
IP68
IP69
- Besonderheiten
PUR-Mantel
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
70127859
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabel-Ø (max.)
4.8 mm
- Kabel-Ø (min.)
4.8 mm
- Kabel-Ø-Bereich
4.8 - 4.8 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2631578 Pepperl+Fuchs 70127859 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 30 m Polzahl Sensoren: 2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2631578 Pepperl+Fuchs 70127859 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 30 m Polzahl Sensoren: 2 1 St.
Beschreibung
Kabeldose M12 gewinkelt Edelstahl 1.4404, A-kodiert, 2-polig, PUR-Kabel blau, NAMUR, Länge: 30 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gewinkelt
- Verriegelung: Schraubverbindung
- Polzahl: 2
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 250 V AC/DC
- Betriebsstrom: 4 A
- Widerstandsbelag: max. 0,057 Ω/m
- Kapazitätsbelag: 102,4 nF/km
- Induktivitätsbelag: 0,49 mH/km
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Werkzeugmontage: Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schutzart: IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 15 x Leitungsdurchmesser, bewegt | > 10 x Leitungsdurchmesser, fest verlegt
- Mantelfarbe: blau (ähnlich RAL 5015)
- Aderzahl: 2
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: blau
- Aderaufbau: 42 x 0,1 mm Ø
- Länge: 30 m
- Kabelkurzzeichen: Li FY 11Y 2 x 0,34
- Material
- Steckverbinder
- Schraubverbindung: Edelstahl 1.4404 / AISI 316L (V4A)
- Griffkörper: TPU, schwarz
- Dichtung: FKM
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PVC
- Entflammbarkeit: HB
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-WV4A-N-30M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143435296
