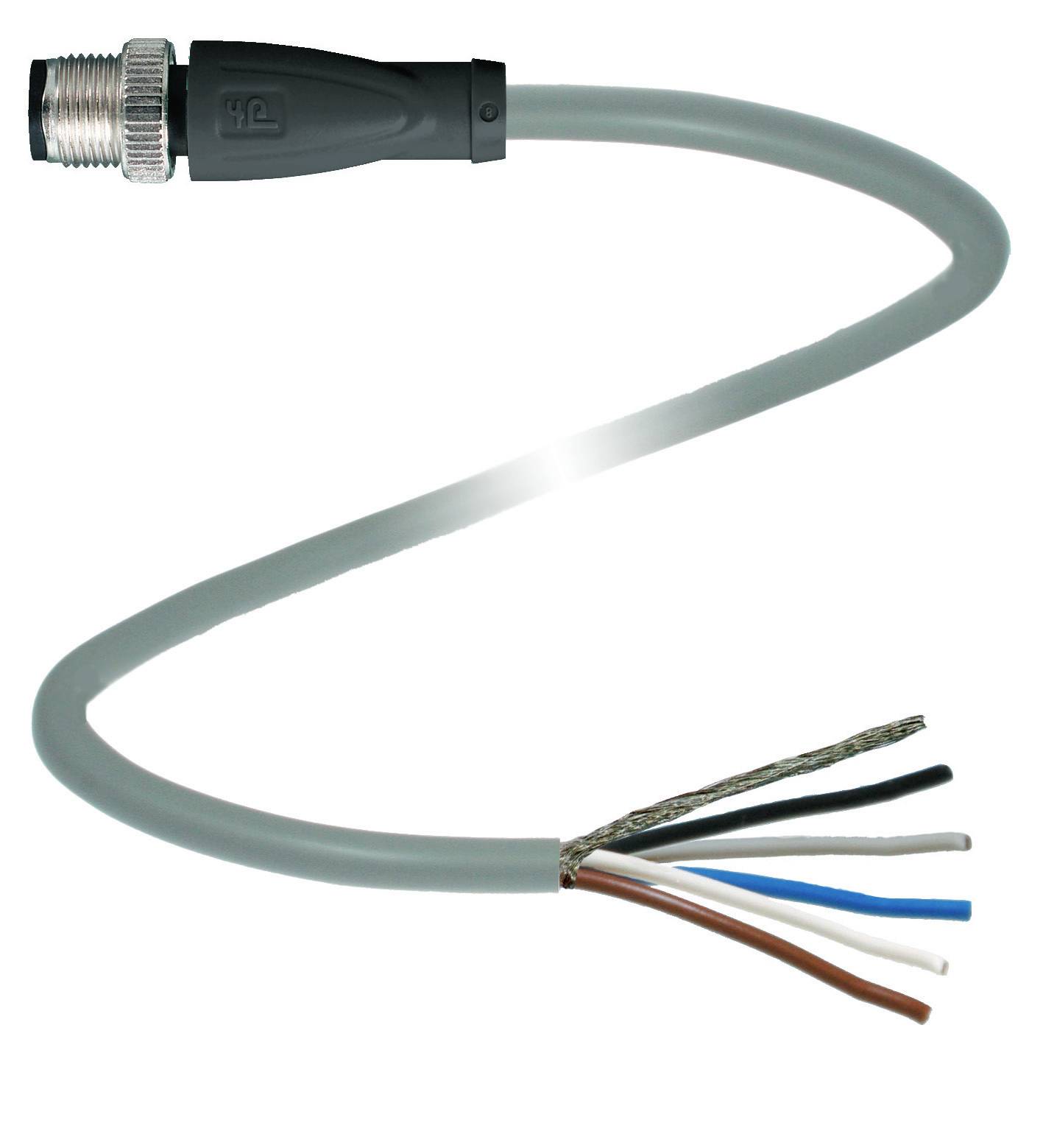

Abbildung ähnlich
Pepperl+Fuchs 70121434 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 1 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Kabellänge
1 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 53.95 / Stück)
CHF 53.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V15S-G-10M-PUR-ABG
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
1 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Außen-Ø
4.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Stecker
- Gewinde-Typ Anschlussseite
M12 x 1
- Kodierung
A
- Kontaktoberfläche
Au
IP67
IP68
IP69
- Besonderheiten
A Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
70121434
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630381 Pepperl+Fuchs 70121434 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 1 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630381 Pepperl+Fuchs 70121434 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 1 m Polzahl Sensoren: 5 1 St.
Beschreibung
Kabelstecker M12 gerade A-kodiert, 5-polig, PUR-Kabel grau, abgeschirmt, Länge: 1 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 5
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Halogenfreiheit: DIN VDE 0472-815 | DIN EN 50267-2-1
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schirmung: Schirm an Verschraubung aufgelegt
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 100 N / 300 mm
- Mantelfarbe: grau (ähnlich RAL 7001)
- Aderzahl: 5
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz | Ader 5: grau
- Aderaufbau: 42 x 0,1 mm Ø
- Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
- Länge: 1 m
- Kabelkurzzeichen: Li 9Y 11YM 5 x 0,34
- Material
- Halogenfreiheit: ja
- Steckverbinder
- Gerändelte Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Chemische Beständigkeit: gut
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabelstecker geschirmt V15S-G-10M-PUR-ABG, Verpackungseinheit: 1 Stk., EAN: 4050143404070
