Name: Pepperl+Fuchs 317169 Sensor-/Aktor-Steckverbinder, konfektioniert 2 m Polzahl Sensoren: 4, 4 1 St.
Brand: Pepperl+Fuchs
SKU: 2631444
Availability: BackOrder

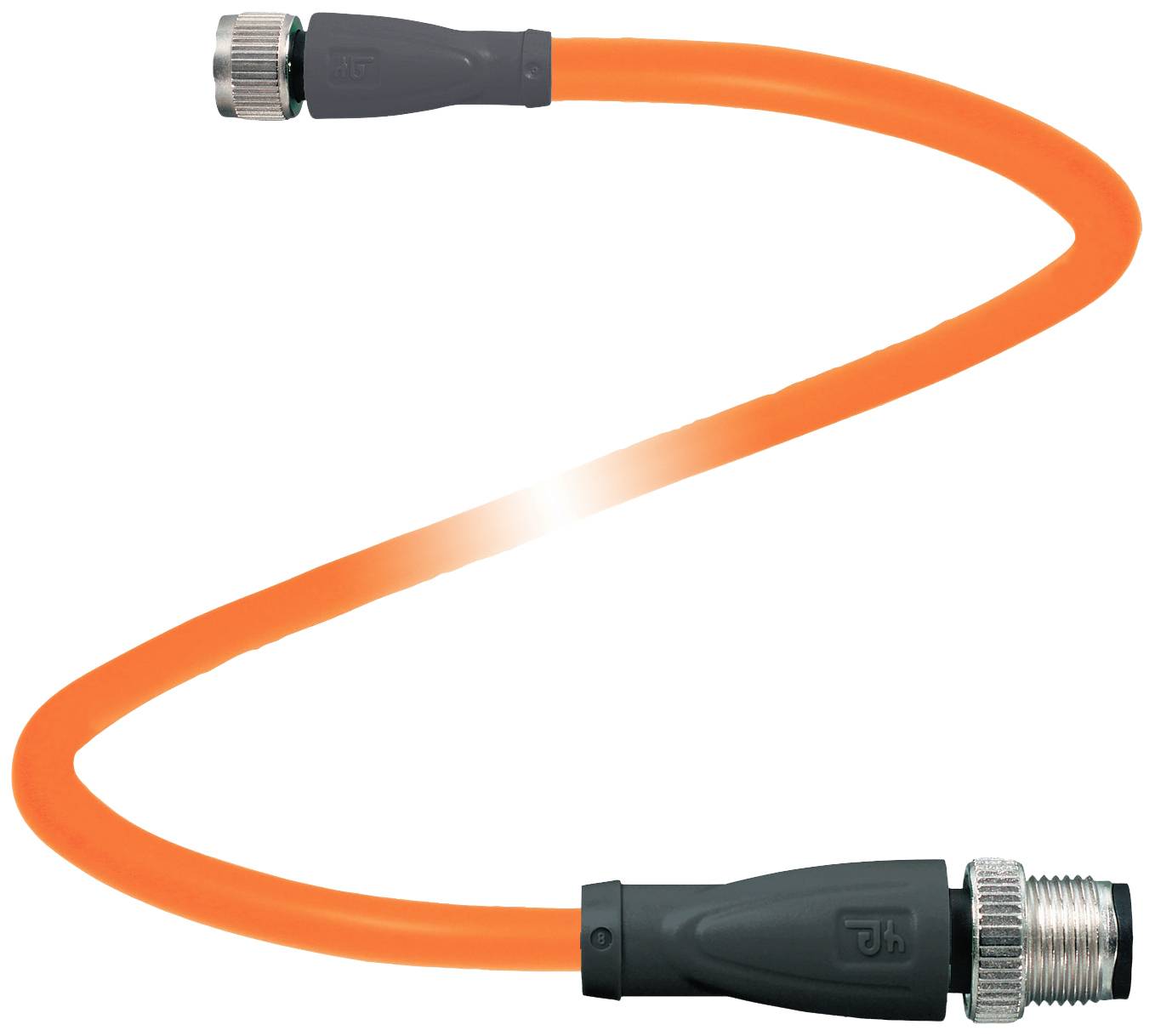

Ein flexibler, orangefarbener Schlauch mit Metallanschlüssen an beiden Enden. Der Schlauch ist leicht gewellt.

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A

M8-Buchse, gerade

Anschlussseite B

M12-Stecker, gerade

Polzahl

Kabellänge

2 m

Datenblatt (PDF)

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 31.95 / Stück)

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: V31-GM-OR2M-POC-V1-G

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M8-Buchse, gerade

Anschlussseite B: M12-Stecker, gerade

Polzahl: 4
4

Kabellänge: 2 m

Mantelmaterial: POC

Nennspannung: 30 V DC/AC

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Kodierung: A

: IP67
IP68
IP69

Verschlussart: Schraub

Herst.-Teilenr.: 317169

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2631444 Pepperl+Fuchs 317169 Sensor-/Aktor-Steckverbinder, konfektioniert 2 m Polzahl Sensoren: 4, 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2631444 Pepperl+Fuchs 317169 Sensor-/Aktor-Steckverbinder, konfektioniert 2 m Polzahl Sensoren: 4, 4 1 St.

Beschreibung

Verbindungskabel M8-Buchse auf M12-Stecker A-kodiert, 4-polig, TPE-Kabel schweißperlenbeständig orange, Länge: 2 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M8
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 30 V AC/DC
Betriebsstrom: max. 3 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101 | Steckverbinder M8 x 1 : IEC 61076-2-104
Entflammbarkeit: IEC 60332-1-2 , ISO 14572 , ISO 6722
Halogenfreiheit: IEC 60754-2
Hydrolysebeständigkeit: ISO 6722
Ölbeständigkeit: ISO 14572
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 120 °C (-40 ... 248 °F) für 20000 h | -40 ... 150 °C (-40 ... 302 °F) für 3000 h
Kabel, beweglich: -15 ... 120 °C (5 ... 248 °F) für 20000 h | -15 ... 150 °C (5 ... 302 °F) für 3000 h
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder 1
Anzugsdrehmoment: 0,4 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schutzart: IP67
Steckverbinder 2
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 4,8 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 10 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 50 N / 300 mm
Mantelfarbe: orange (ähnlich RAL 2003)
Aderzahl: 4
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 19 x 0,16 mm Ø
Länge: 2 m
Kabelkurzzeichen: Li 7Y 41X 4 x 0,34
Schleppkettentauglichkeit
Torsionszyklen: min. 300000
Torsionsbeanspruchung: ± 360 °/ 30 cm
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: POC
Aderisolation: ETFE
Schweißperlenbeständigkeit: ja
Schweißspritzerbeständigkeit: ja
Ölbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: flammwidrig
Molekular vernetzt: ja

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V31-GM-OR2M-POC-V1-G, Verpackungseinheit: 1 Stk., EAN: 4050143331086
