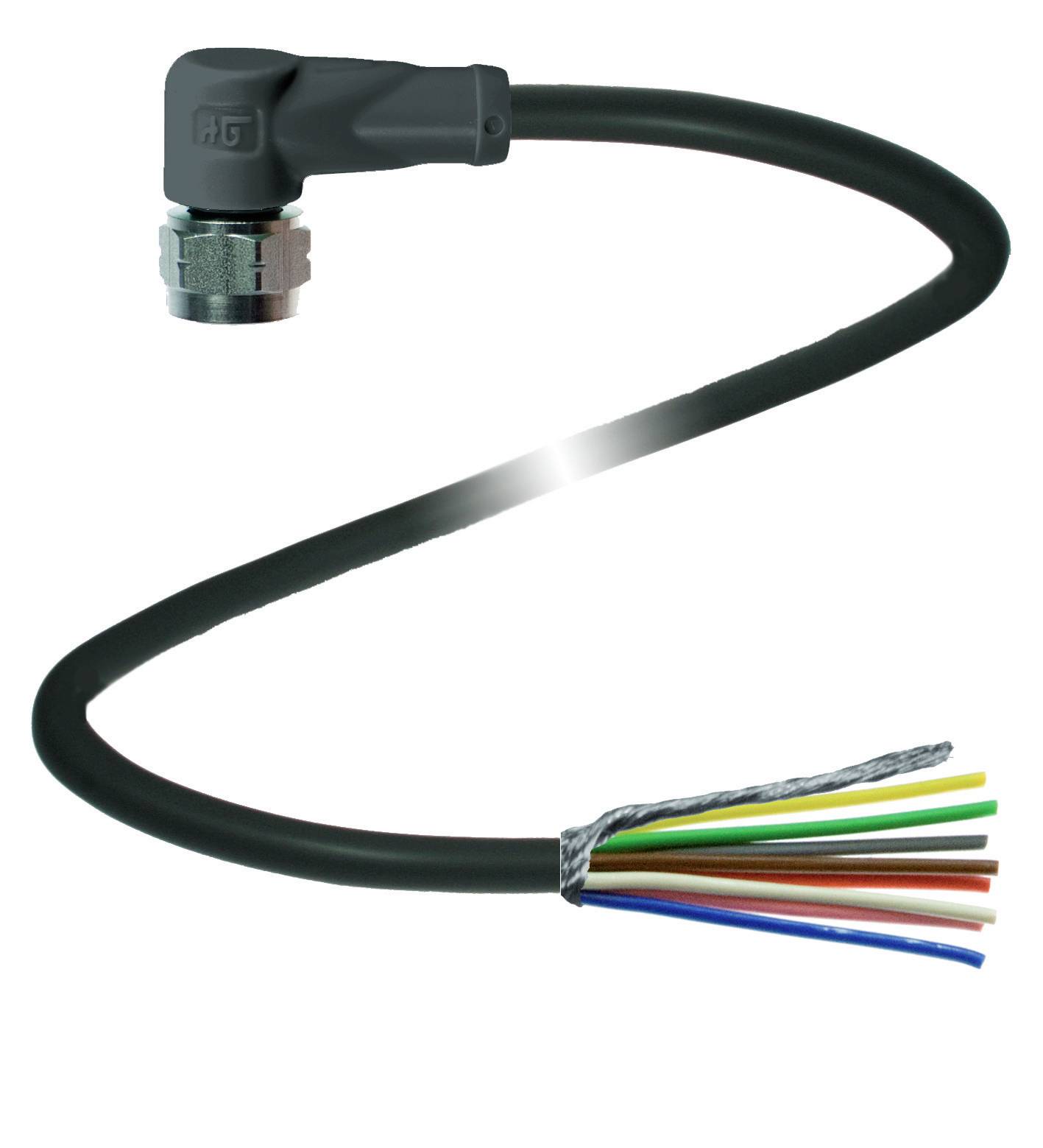

Abbildung ähnlich
Pepperl+Fuchs 295573 Sensor-/Aktor-Steckverbinder, konfektioniert 3 m Polzahl Sensoren: 8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
8
Kabellänge
3 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 111.95 / Stück)
CHF 111.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V19-WV4A-3M-PUR-ABG0
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Buchse, gewinkelt
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
8
- Kabellänge
3 m
- Mantelmaterial
PUR
- Nennspannung
30 V DC/AC
- Nennstrom
2 A
- Nennstrom - gerundet
2 A
- Kodierung
A
IP67
IP68
IP69
- Verschlussart
Schraub
- Herst.-Teilenr.
295573
- Inhalt
1 St.
- Kabel-Ø
6 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.25 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2631403 Pepperl+Fuchs 295573 Sensor-/Aktor-Steckverbinder, konfektioniert 3 m Polzahl Sensoren: 8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2631403 Pepperl+Fuchs 295573 Sensor-/Aktor-Steckverbinder, konfektioniert 3 m Polzahl Sensoren: 8 1 St.
Beschreibung
Kabeldose, M12, Edelstahl V4A, 8-polig, geschirmt, PUR-Kabel, Länge: 3 m, Adern: 8 x 0,25 mm2
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gewinkelt
- Verriegelung: Schraubverbindung
- Polzahl: 8
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 30 V AC/DC
- Betriebsstrom: max. 2 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Halogenfreiheit: IEC 60754-1
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Werkzeugmontage: Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schirmung: Schirm nicht an Verschraubung aufgelegt
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 6 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 80 N / 300 mm
- Mantelfarbe: schwarz (ähnlich RAL 9005)
- Aderzahl: 8
- Aderquerschnitt: 0,25 mm2
- Adernfarbe: Ader 1: weiß | Ader 2: braun | Ader 3: grün | Ader 4: gelb | Ader 5: grau | Ader 6: pink | Ader 7: blau | Ader 8: rot
- Aderaufbau: 14 x 0,15 mm Ø
- Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
- Länge: 3 m
- Kabelkurzzeichen: Li 9Y C 11Y 8 x 0,25
- Material
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Edelstahl 1.4404 / AISI 316L (V4A)
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Chemische Beständigkeit: gut
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V19-WV4A-3M-PUR-ABG0, Verpackungseinheit: 1 Stk., EAN: 4050143322916
