Pepperl+Fuchs 240815-0001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3, 3 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

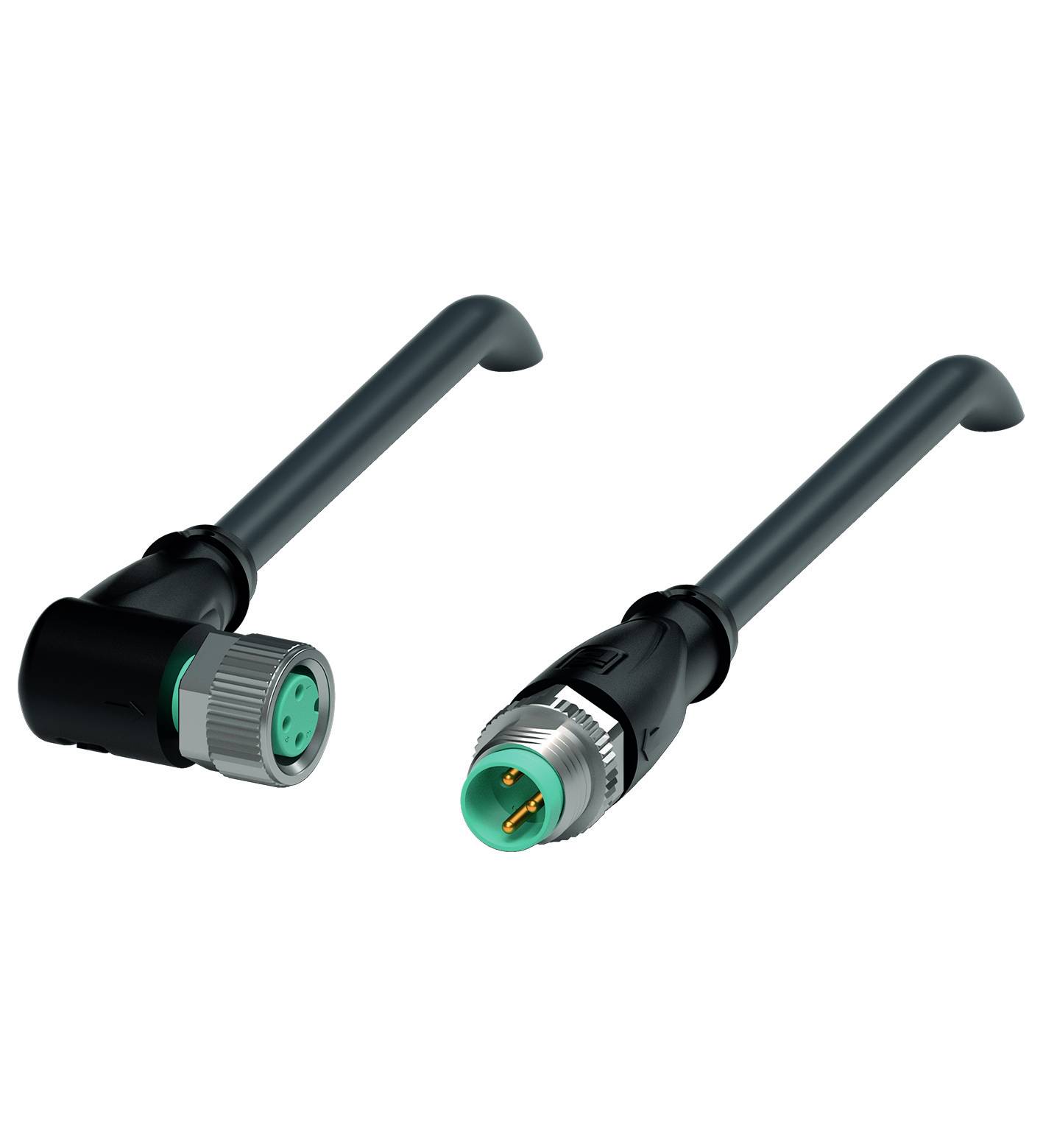

Zwei Steckverbinder: links eine Buchse, rechts ein Stecker. Beide haben schwarze Gehäuse und grüne Kontakte, verbunden durch Kabel.

Zwei Steckverbinder: links eine Buchse, rechts ein Stecker. Beide haben schwarze Gehäuse und grüne Kontakte, verbunden durch Kabel.

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A

M8-Buchse, gewinkelt

Anschlussseite B

M8-Stecker, gerade

Polzahl

3

3

Kabellänge

5 m

Datenblatt (PDF)

Pepperl+Fuchs

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 33.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: V3-WM-BK5M-PUR-U-V3-GM

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M8-Buchse, gewinkelt

Anschlussseite B: M8-Stecker, gerade

Polzahl: 3
3

Kabellänge: 5 m

Mantelmaterial: PUR

Nennspannung: 60 V/DC

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 4.3 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M8 Stecker

Gewinde-Typ Anschlussseite: M8 x 1

Gewinde-Typ Kabelanschluss und Montage: M8 x 1

Kodierung: A

Kontaktmaterial: Gold

Kontaktoberfläche: Gold

max. Querschnitt: 0.34 mm²

: IP68

Besonderheiten: schleppkettenfähig

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240815-0001

Inhalt: 1 St.

Kabel-Ø: 4.3 mm

Kabel-Ø (max.): 4.3 mm

Kabel-Ø-Bereich: 4.3 mm (max)

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630502 Pepperl+Fuchs 240815-0001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3, 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630502 Pepperl+Fuchs 240815-0001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3, 3 1 St.

Beschreibung

Verbindungskabel, M8, Länge: 5 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M8
Ausführung: gewinkelt
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M8
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 3 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: DIN VDE 0472-815 | IEC 60754-1
Zulassungen und Zertifikate
UL-Zulassung: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (Kabel)
UL File Number: E231213
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,4 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel und Sechskantmutter SW = 9 mm
Steckzyklen: min. 100
Schutzart: IP68
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 4,3 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 300 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 3
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 42 x 0,1 mm Ø
Länge: 5 m
Kabelkurzzeichen: Li 9Y 11Y 3 x 0,34
Schleppkettentauglichkeit
Schleppkettenzyklen: min. 5000000
Verfahrgeschwindigkeit: max. 3,3 m/s
Verfahrweg: max. 5 m
Beschleunigung: max. 5 m/s2
Torsionszyklen: min. 1000000
Torsionsbeanspruchung: ± 180 °/m
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Dichtung: FKM
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Kühlschmierstoff-Beständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V3WMBK5MPURUV3GM, Verpackungseinheit: 1 Stk., EAN: 4050143183876

Beschreibung

Verbindungskabel, M8, Länge: 5 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M8
Ausführung: gewinkelt
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M8
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 3 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: DIN VDE 0472-815 | IEC 60754-1
Zulassungen und Zertifikate
UL-Zulassung: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (Kabel)
UL File Number: E231213
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,4 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel und Sechskantmutter SW = 9 mm
Steckzyklen: min. 100
Schutzart: IP68
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 4,3 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 300 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 3
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 42 x 0,1 mm Ø
Länge: 5 m
Kabelkurzzeichen: Li 9Y 11Y 3 x 0,34
Schleppkettentauglichkeit
Schleppkettenzyklen: min. 5000000
Verfahrgeschwindigkeit: max. 3,3 m/s
Verfahrweg: max. 5 m
Beschleunigung: max. 5 m/s2
Torsionszyklen: min. 1000000
Torsionsbeanspruchung: ± 180 °/m
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Dichtung: FKM
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Kühlschmierstoff-Beständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V3WMBK5MPURUV3GM, Verpackungseinheit: 1 Stk., EAN: 4050143183876
