Pepperl+Fuchs 240004-100017 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
4
Datenblatt (PDF)
Anzahl
Gesamt (CHF 24.95 / Stück)
CHF 24.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V1-G-BK2M-PUR-O1S
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
4
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.5 mm²
- Außen-Ø
6 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.5 mm²
- Anschluss
Buchse
- Herstellerfarbe
Schwarz
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kabelfarbe
Schwarz
- Kodierung
A
- Kontaktmaterial
Au (Gold)
- Kontaktoberfläche
Au (Gold)
- max. Querschnitt
0.5 mm²
IP67
IP68
IP69
- Besonderheiten
geschirmt
- Min. Temperatur
-50 °C
- Max. Temperatur
105 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
240004-100017
- Inhalt
1 St.
- Kabel-Ø
6 mm
- Kabel-Ø (max.)
6 mm
- Kabel-Ø-Bereich
6 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.5 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630949 Pepperl+Fuchs 240004-100017 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630949 Pepperl+Fuchs 240004-100017 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 4 1 St.
Beschreibung

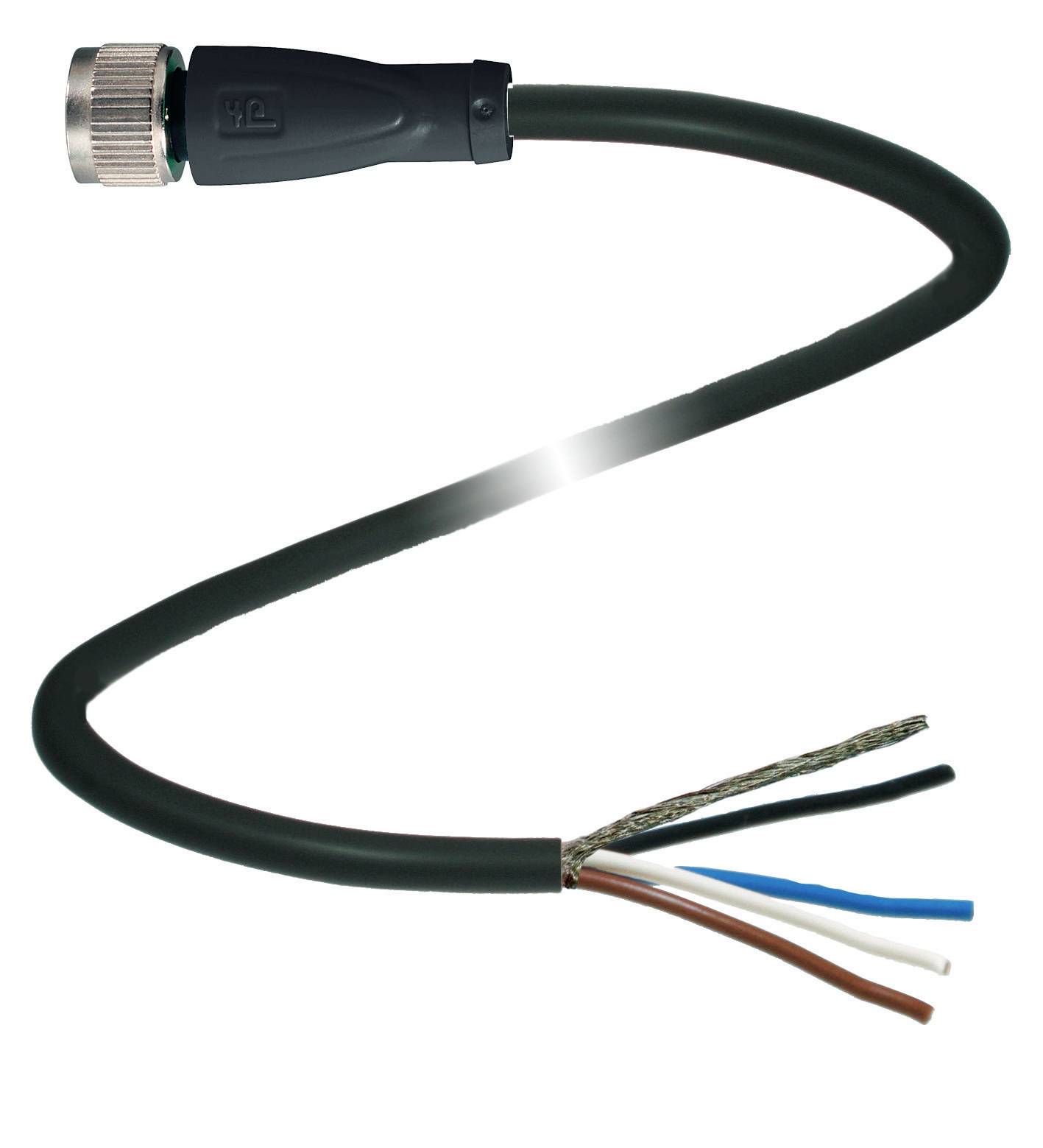

Kabeldose M12 gerade A-kodiert 4-polig, PUR-Kabel schwarz,; abgeschirmt, UL-zugelassen, schleppkettentauglich, Outdoor; Länge: 2 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- UL File Number: E231213
- Elektrische Daten
- Betriebsspannung: max. 250 V AC/DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Entflammbarkeit: UL 1581; DIN EN 60332-2-2
- Halogenfreiheit: DIN VDE 0472-815 / DIN EN 50267-2-1
- Ölbeständigkeit: DIN EN 60811-2-1
- Zulassungen und Zertifikate
- UL-Zulassung: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105°C 300V FT2 (Kabel)
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -50 ... 105 °C (-58 ... 221 °F)
- Kabel, beweglich: -30 ... 105 °C (-22 ... 221 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schirmung: Schirm an Verschraubung aufgelegt
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 6 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 80 N / 300 mm
- Mantelfarbe: schwarz (ähnlich RAL 7021)
- Aderzahl: 4
- Aderquerschnitt: 0,5 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 28 x 0,15 mm Ø
- Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
- Länge: 2 m
- Kabelkurzzeichen: Li 9Y C11Y 4 x 0,50
- Schleppkettentauglichkeit
- Schleppkettenzyklen: min. 2000000
- Verfahrgeschwindigkeit: max. 3 m/s
- Verfahrweg: max. 10 m
- Beschleunigung: max. 10 m/s2
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Salzwasserbeständigkeit: ja
- UV-Beständigkeit: ja
- Chemische Beständigkeit: gut
- Ölbeständigkeit: ja
- Kühlschmierstoff-Beständigkeit: ja
- Mikrobenbeständigkeit: ja
- Hydrolysebeständigkeit: ja
- Entflammbarkeit: FT2
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-G-BK2M-PUR-O1S, Verpackungseinheit: 1 Stk., EAN: 4050143253029
