Name: Pepperl+Fuchs 240004-100014 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 10 m Polzahl Sensoren: 4 1 St.
Brand: Pepperl+Fuchs
SKU: 2630948
Availability: BackOrder

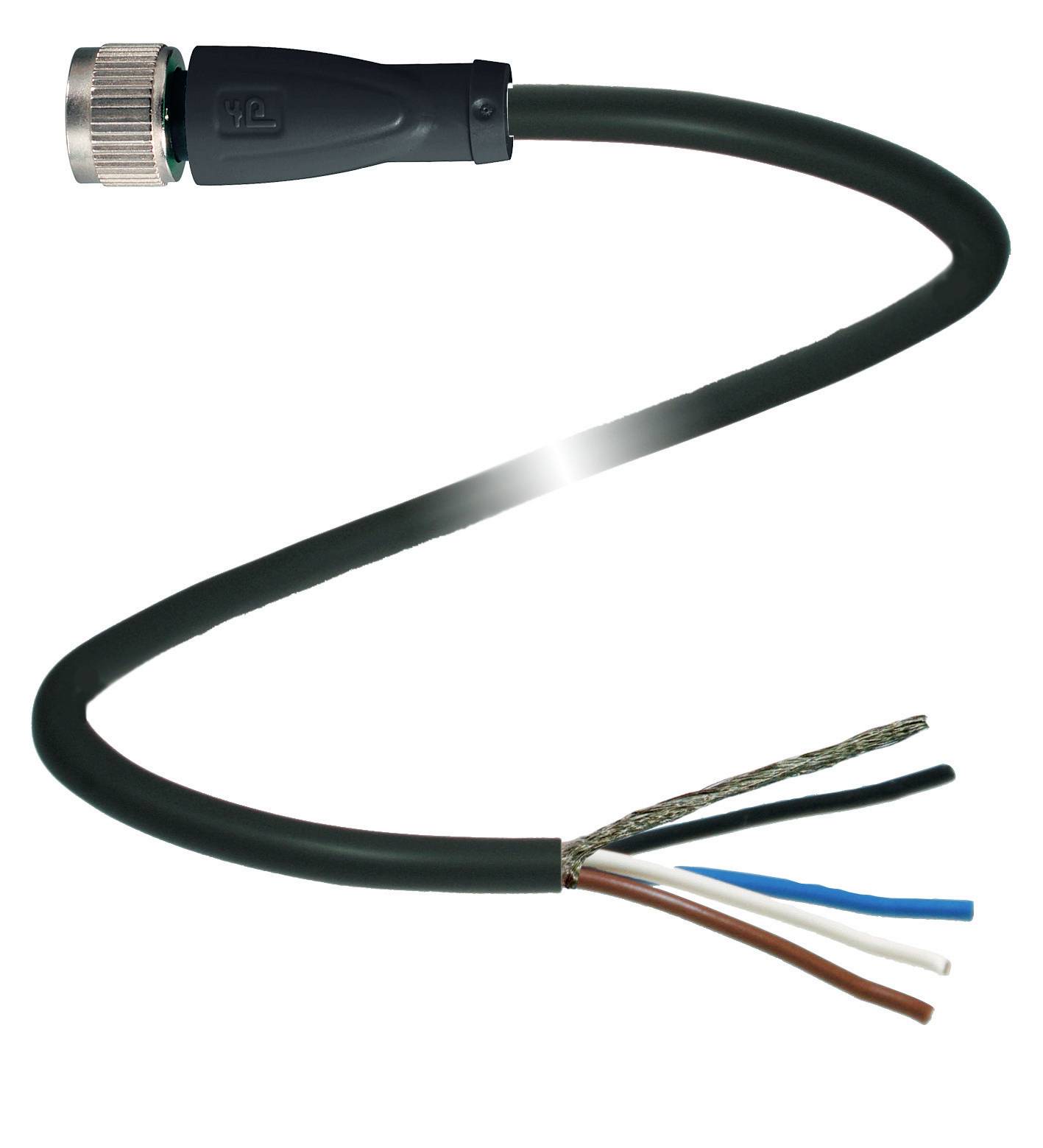

Ein offenes, schwarz ummanteltes Kabel mit offenliegenden Drähten in verschiedenen Farben und einem Metallstecker an einem Ende.

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

Kabellänge

10 m

Datenblatt (PDF)

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 51.95 / Stück)

CHF 51.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: V1-G-BK10M-PUR-O1S

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 4

Kabellänge: 10 m

Mantelmaterial: PUR

Nennspannung: 250 V DC/AC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.5 mm²

Außen-Ø: 6 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.5 mm²

Anschluss: Buchse

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: A

Kontaktmaterial: Gold

Kontaktoberfläche: Gold

max. Querschnitt: 0.5 mm²

: IP67
IP68
IP69

Besonderheiten: geschirmt

Min. Temperatur: -50 °C

Max. Temperatur: 105 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240004-100014

Inhalt: 1 St.

Kabel-Ø: 6 mm

Kabel-Ø (max.): 6 mm

Kabel-Ø-Bereich: 6 mm (max)

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.5 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2630948 Pepperl+Fuchs 240004-100014 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 10 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630948 Pepperl+Fuchs 240004-100014 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 10 m Polzahl Sensoren: 4 1 St.

Beschreibung

Kabeldose, M12, PUR-Kabel 4-polig, abgeschirmt, Outdoor, Länge: 10 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
UL File Number: E231213
Elektrische Daten
Betriebsspannung: max. 250 V AC/DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: DIN VDE 0472-815 / DIN EN 50267-2-1
Ölbeständigkeit: DIN EN 60811-2-1
Zulassungen und Zertifikate
UL-Zulassung: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105°C 300V FT2 (Kabel)
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -50 ... 105 °C (-58 ... 221 °F)
Kabel, beweglich: -30 ... 105 °C (-22 ... 221 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schirmung: Schirm an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 6 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 300 mm
Mantelfarbe: schwarz (ähnlich RAL 7021)
Aderzahl: 4
Aderquerschnitt: 0,5 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 28 x 0,15 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 10 m
Kabelkurzzeichen: Li 9Y C11Y 4 x 0,50
Schleppkettentauglichkeit
Schleppkettenzyklen: min. 2000000
Verfahrgeschwindigkeit: max. 3 m/s
Verfahrweg: max. 10 m
Beschleunigung: max. 10 m/s2
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Salzwasserbeständigkeit: ja
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Kühlschmierstoff-Beständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose geschirmt V1-G-BK10M-PUR-O1S, Verpackungseinheit: 1 Stk., EAN: 4050143152025
