Name: PCE Instruments Leistungsmessgerät PCE-PA 8300-2
Brand: PCE Instruments
SKU: 2813622
Availability: BackOrder

Tragbarer PCE-PA 8300 Leistungs- und Oberschwingungsanalysator mit roten Messleitungen, die hinter dem gelben tragbaren Gerät angebracht sind, das eine Wellenform auf seinem Bildschirm anzeigt.

Tragbarer PCE-PA 8300 Leistungs- und Harmonischenanalysator mit Anzeige von Dreiphasen-Spannungs- und Stromablesungen auf einem blauen Bildschirm.

PCE-PA 8300 Strom- und Oberschwingungsanalysator-Display zeigt Stromwellenfrom, Spektrumbalken und Messwerte wie z. B. Spitze-Spitze 4,996 A, THD 16,6 % und 50,0 Hz.

Drei isolierte Gleichstrom-Stromverbindungskabel mit roten und schwarzen Leitern und Zylindersteckerenden auf weißem Hintergrund.

Frontplatte eines Zangenmessgeräts mit sechs Eingängen, gekennzeichnet mit A1, A2, A3 und 'CLAMP POWER OUTPUT', sowie 'MAX INPUT 3V'

1/5

Datenblatt (PDF)

Lieferung Do., 17. Dez. 2026

Anzahl

Stück

Gesamt (CHF 2'599.95 / Stück)

CHF 2'599.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 8300-2

3-phasiger Leistungsund Netzstöranalysator
Messung bis 3000 A AC
inkl. Rogowskispulen
Oberwellenund Harmonischen-Analyse
Schein-, Wirk-, Blindleistungsmessung
Leistungsfaktormessung
Stromzangen versch. Hersteller anschließbar
SD-Kartenspeicher
Einstellbares Speicherintervall
Bis zu 600 V AC messbar
Messung von Phasenwinkel / Frequenz
Grafikdisplay mit Harmonischen-Darstellung
Robustes Gehäuse
Automatische Messbereichswahl (AC V)

Technische Daten

Wechselspannung AC
Messbereich 10 ... 600 V
Genauigkeit ±(0,5 % + 0,5 V)
Überlast 720 V RMS
Wechselstrom AC
Messbereich 0,2 ... 30 A
Genauigkeit ±(0,5 % + 0,1 A)
Überlast 1300 A mit Stromzange
Wirkleistung
Messbereich 0 ... 9,999 W
Genauigkeit ±(1 % + 0,008 kW)
Phasenwinkel
Messbereich -180 ... +180 °
Genauigkeit ±1°
Leistungsfaktor
Messbereich 0 ... 1
Genauigkeit ±0,04
Frequenz
Messbereich 45 ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit ±0,1 Hz
Allgemeine technische Daten
Messfunktionen HOLD
Frequenz 40 ... 1000 Hz
Display Typ LCD mit Beleuchtung
Displaygröße 3,7 Zoll
Speichermedium SD-Karte
Speicherkapazität 2 GB
Speicherintervall von 2 s
Speicherintervall bis 7200 min.
Schnittstelle RS232, USB
Norm(en) IEC 1010
Stromaufnahme Messgerät 500 mA DC
Stromaufnahme Stromzange 34 mA DC
Maximaler Leitungsdurchmesser 175 mm
Sicherheitsstandard CAT III 600 V
Menüsprache Englisch (US)
Spannungsversorgung 9V
Steckertyp Gerät-Eurostecker
Gewicht 1010 g
Weitere Abmessungen Rogowskispulen: 175 mm
Betriebsbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Lagerbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Abmessungen ( L x B x H ) 225 x 125 x 64 mm

Produkt-Art: Stromzange

Messbereich V/AC min.: 10 V

Messbereich V/AC max.: 600 V

Messbereich A/AC min.: 0.2 A

Messbereich A/AC max.: 3000 A

Grund-Genauigkeit ± %: 0.5 %

Schnittstellen: RS232
USB

Spannungs-Versorgung (Details): 9 V

Höhe: 225 mm

Breite: 64 mm

Länge: 125 mm

Gewicht: 948 g

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 600 V

Strommessung: AC

Typ: PCE-PA 8300-2

Anzeige: digital

Abm.: (L x B x H) 125 x 64 x 225 mm

Besonderheiten: Datenlogger
Grafik-Display

Öffnungsbereich für Stromzange: 175 mm

Anzeige (Details): LCD

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kalibriert

Anzeige (Details)

Messkategorie

Produkt-Art

PCE Instruments Leistungsmessgerät PCE-PA 8300-2

Bestell-Nr.:2813622

Lieferung Do., 17. Dez. 2026

Conrad Electronic

Dieser Artikel

Werksstandard (ohne Zertifikat)

LCD

CAT III 600 V

Stromzange

Stück

Min.: 1

Vielfache: 1

CHF 2'599.95^*

Bestell-Nr.:3192935

Lieferung Do., 5. Nov.

4 StückConrad Electronic

Werksstandard (ohne Zertifikat)

2,6 Zoll TFT-Farbdisplay

CAT III 600 V

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 2'749.95^*

PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485

Bestell-Nr.:3192934

Sofort-Lieferung Di., 13. Okt.

2 StückConrad Electronic

Werksstandard (ohne Zertifikat)

3,4 Zoll LCD-Display

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

PCE Instruments Leistungsmesser PCE-PA 8500 HP inkl. Datenlogger |Spannung bis 1000V |Strom bis 1500 A AC |IEC61000-4-30

Bestell-Nr.:3324695

Lieferung Do., 5. Nov.

3 StückConrad Electronic

Werksstandard (ohne Zertifikat)

2,6 Zoll TFT-Farbdisplay

CAT III 600 V

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 2'749.95^*

PCE Instruments Leistungsmessgerät PCE-PA 7200 Wechselspannung 0..600 V |Wechselstrom 0..1000 A |Speicher & Software

Bestell-Nr.:3324693

Lieferung Do., 5. Nov.

7 StückConrad Electronic

Werksstandard (ohne Zertifikat)

4,7 Zoll LCD-Display

CAT III

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

PCE Instruments Leistungsmessgerät PCE-PA 7500 inkl. Sicherheitsmessleistungen |2 Eingangskanäle |IP20 |Messung 5000 W

Bestell-Nr.:3324694

Lieferung Do., 5. Nov.

2 StückConrad Electronic

Werksstandard (ohne Zertifikat)

4,3 Zoll TFT-Farbdisplay

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 1'049.95^*

PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher

Bestell-Nr.:2813621

Lieferung Do., 5. Nov.

1 StückConrad Electronic

Werksstandard (ohne Zertifikat)

LCD

CAT III 600 V

Netzwerkprüfgerät

Stück

Min.: 1

Vielfache: 1

CHF 2'899.95^*

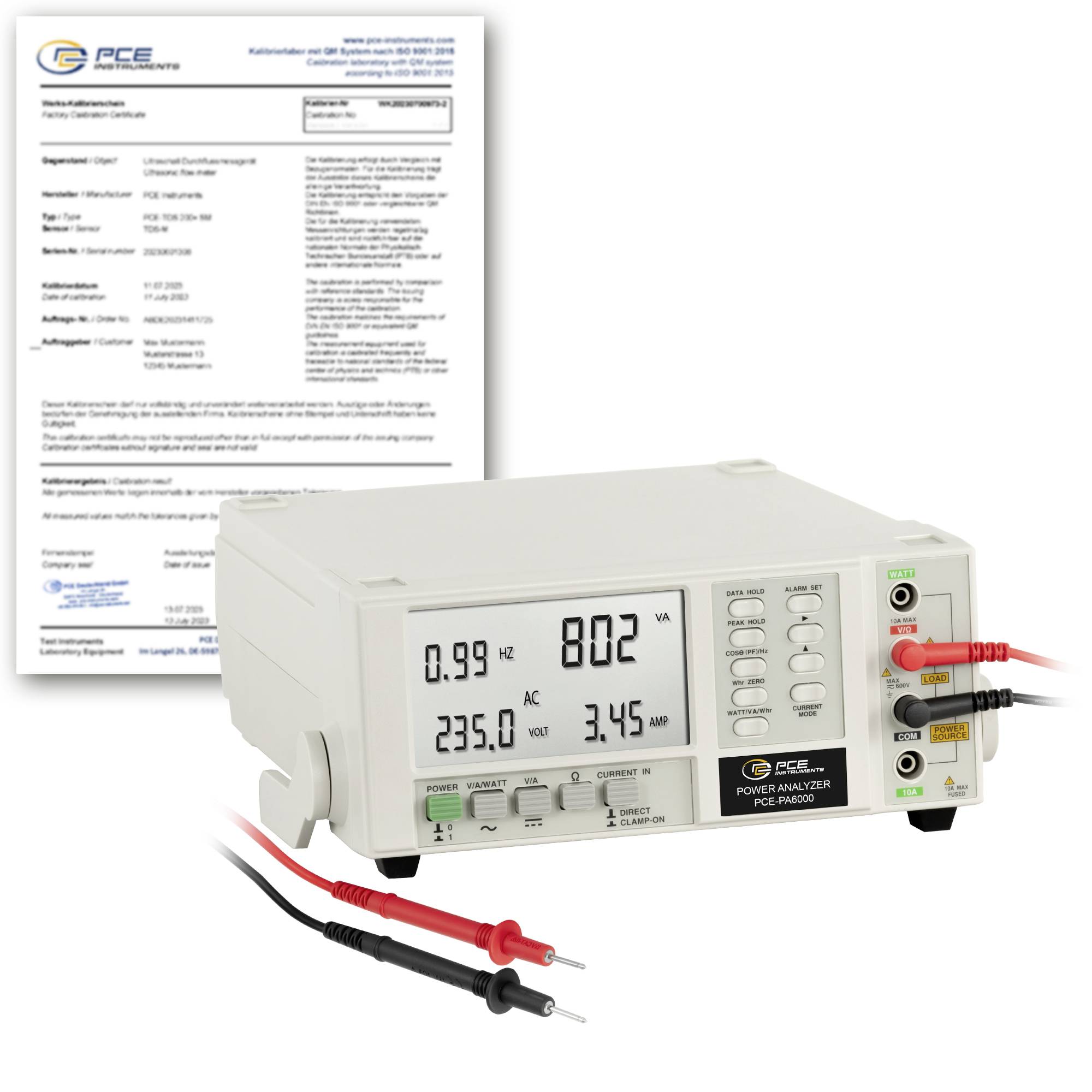

PCE Instruments PCE-PA6000-ICA Leistungsanalysator inkl. ISO-Zertifikat RS-232|Auswertesoftware|IEC-1010-1|CAT II 600 V

Bestell-Nr.:3813000

Lieferung Di., 5. Jan. 2027

Conrad Electronic

ISO

LCD

CAT II 600 V

Netz-Analysegerät

Stück

Min.: 1

Vielfache: 1

CHF 924.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2813622 PCE Instruments Leistungsmessgerät PCE-PA 8300-2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813622 PCE Instruments Leistungsmessgerät PCE-PA 8300-2

Beschreibung

Das Leistungsmessgerät besticht durch seine einfache Handhabung. Das Leistungsmessgerät speichert alle Messwerte auf einer SD-Karte. Das Leistungsmessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom Leistungsmesser bis zu 9999 MW gemessen werden. Zur Netzanalyse kann der Leistungsmessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem Leistungsmessgerät.
