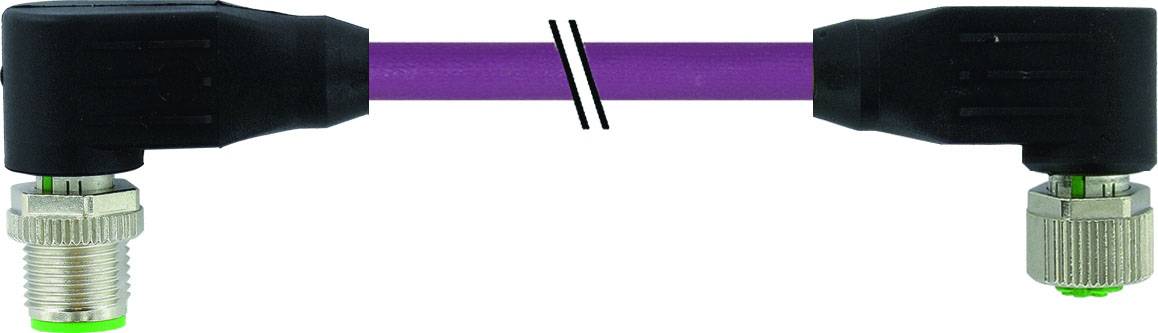

Abbildung ähnlich
Murrelektronik 7000-44035-8030120 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gewinkelt, Buchse, gewin
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gewinkelt
Buchse, gewinkelt
Anschlussseite A
M12-Stecker, gewinkelt
Anschlussseite B
M12-Buchse, gewinkelt
Polzahl
4
Datenblatt (PDF)
Gesamt (CHF 39.95 / Stück)
CHF 39.95
inkl. MwSt.
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauform: 44035
- Adernzahl/-querschnitt: 2× 0.25 + 2× 0.34 mm²
- Aderisolation: PE (rt, sw), (bl, ws)
- Biegeradius (bewegt): 10× Außen-Ø
- Temperaturbereich (bewegt): -30...+70 °C
- Kabelkennung: 803
- Kabelgewicht [g/m]: 63,12
- Material (Leiter): Cu-Litze, verzinnt
- Widerstand (Leiter): max. 78 Ω/km (Datenpaar), max. 54 Ω/km (Powerpaar); (20 °C)
- AWG: ähnlich AWG 24 (0.25 mm²); ähnlich AWG 22 (0.34 mm²)
- Material (Aderisolierung): Zell-PE (Datenpaar ws, bl); PE (Powerpaar sw, rt)
- Ader-Ø inkl. Isolierung: 2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²)
- Adernfarbe/Nummerierung: ws, bl (Datenpaar); sw, rt (Powerpaar)
- Verseilverbund: geschirmtes Adernpaar blau/weiß mit geschirmtem Adernpaar rot/schwarz verseilt
- Schirmung: ja
- chemische Beständigkeit: gute Öl-, Benzin- und Chemikalienbeständigkeit
- thermische Beständigkeit: flammwidrig
- Biegeradius (fest): 6× Außen-Ø
- Verfahrweg (Schleppkette): max. 5 m (horizontal)
- Verfahrgeschwindigkeit (Schleppkette): max. 3 m/s
- Beschleunigung (Schleppkette): max. 5 m/s²
- Bemessungsstoßspannung: 1.5 kV
- Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
- Material (Verriegelung): Zink-Druckguss, matt vernickelt
- Befestigungsart: gesteckt, verschraubt
- Verschmutzungsgrad: 3
- Typ
7000-44035-8030120
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker, gewinkelt
Buchse, gewinkelt
- Anschlussseite A
M12-Stecker, gewinkelt
- Anschlussseite B
M12-Buchse, gewinkelt
- Polzahl
4
- Kabellänge
1.20 m
- Mantelmaterial
PUR
- Nennspannung
300 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Außen-Ø
6.9 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kabelfarbe
Violett
- Kodierung
B
IP65
IP66K
IP67
- Besonderheiten
PUR-Mantel
B Codiert
- Min. Temperatur
-25 °C
- Max. Temperatur
+85 °C
- Herst.-Teilenr.
7000-44035-8030120
- Inhalt
1 St.
- Kabel-Ø
6.9 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2313482 Murrelektronik 7000-44035-8030120 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gewinkelt, Buchse, gewin
Beschreibung
Stecker 90° – Buchse 90°
M12 – M12, 4-polig
B-kodiert
geschirmt
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
M12 – M12, 4-polig
B-kodiert
geschirmt
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
