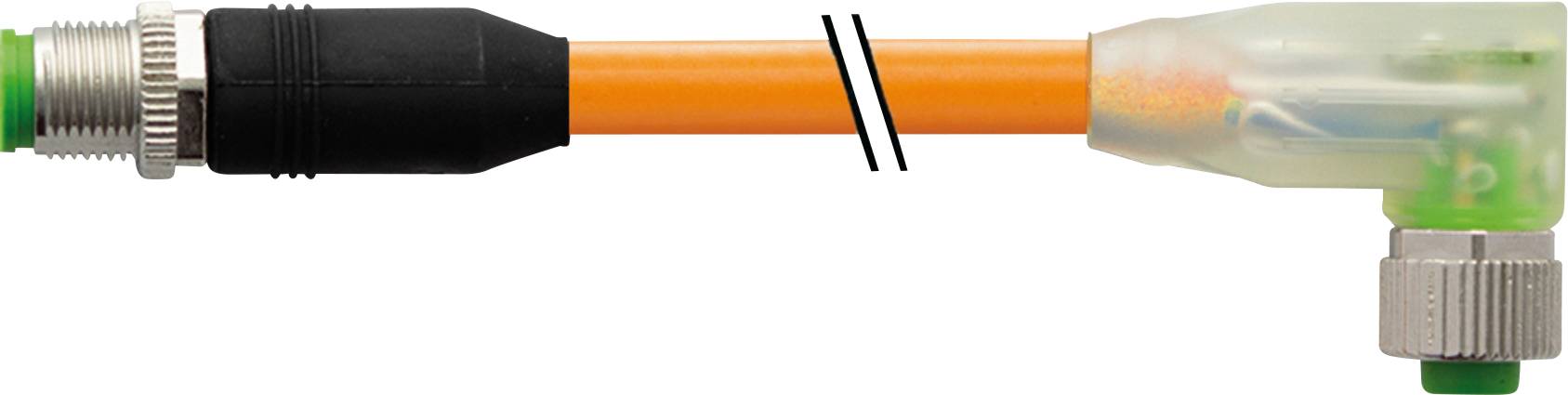

Murrelektronik 7000-40363-4880400 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gewinkel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gerade
Buchse, gewinkelt
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
M12-Buchse, gewinkelt
Polzahl
5
Datenblatt (PDF)
Gesamt (CHF 37.95 / Stück)
CHF 63.95
-41 %
CHF 37.95
inkl. MwSt.
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauform: 40363
- Adernzahl/-querschnitt: 5× 0.34 mm²
- Biegeradius (bewegt): 10× Außen-Ø
- Temperaturbereich (bewegt): -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
- Kabelkennung: 488
- Kabelgewicht [g/m]: 71,50
- Material (Leiter): Cu-Litze, blank
- Widerstand (Leiter): max. 60 Ω/km (20 °C)
- Einzeldraht-Ø (Leiter): 0.1 mm
- Aufbau (Leiter): 42× 0.1 mm (Litzenklasse 6)
- AWG: ähnlich AWG 22
- Material (Aderisolierung): PP
- Ader-Ø inkl. Isolierung: 1.25 mm ±5%
- Adernfarbe/Nummerierung: br, sw, bl, ws, gr
- Verseilverbund: 5 Adern um Kernfüller verseilt
- Schirmung: nein
- chemische Beständigkeit: gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
- thermische Beständigkeit: flammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
- Prüfspannung: 2500 V AC
- Biegeradius (fest): 5× Außen-Ø
- Anzahl Biegezyklen (Schleppkette): max. 10 Mio. (25 °C)
- Verfahrweg (Schleppkette): max. 5 m (horizontal)
- Verfahrgeschwindigkeit (Schleppkette): max. 3.3 m/s
- Beschleunigung (Schleppkette): max. 5 m/s²
- Bemessungsstoßspannung: 0.8 kV
- LED-Anzeige: grün, gelb, rot
- Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
- Material (Verriegelung): Zink-Druckguss, Safe-Cover beschichtet
- Befestigungsart: gesteckt, verschraubt
- Verschmutzungsgrad: 3
- Typ
7000-40363-4880400
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker, gerade
Buchse, gewinkelt
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
M12-Buchse, gewinkelt
- Polzahl
5
- Kabellänge
4.00 m
- Mantelmaterial
PUR
- Nennspannung
300 V/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Außen-Ø
6.5 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kabelfarbe
Orange
- Kodierung
A
IP65
IP67
- Besonderheiten
mit LED
PUR-Mantel
A Codiert
- Min. Temperatur
-25 °C
- Max. Temperatur
+85 °C
- Herst.-Teilenr.
7000-40363-4880400
- Inhalt
1 St.
- Kabel-Ø
7.0 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2312764 Murrelektronik 7000-40363-4880400 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gewinkel
Beschreibung
Stecker gerade – Buchse 90°
M12 – M12, 5-polig
3× LED (PNP), (NPN) auf Anfrage
Zink-Druckguss, Safe-Cover beschichtet
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
M12 – M12, 5-polig
3× LED (PNP), (NPN) auf Anfrage
Zink-Druckguss, Safe-Cover beschichtet
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
