Name: Motrona 7379.5023 7379.5023 Signalwandler 1 St.
Brand: Motrona
SKU: 3805207
Availability: BackOrder

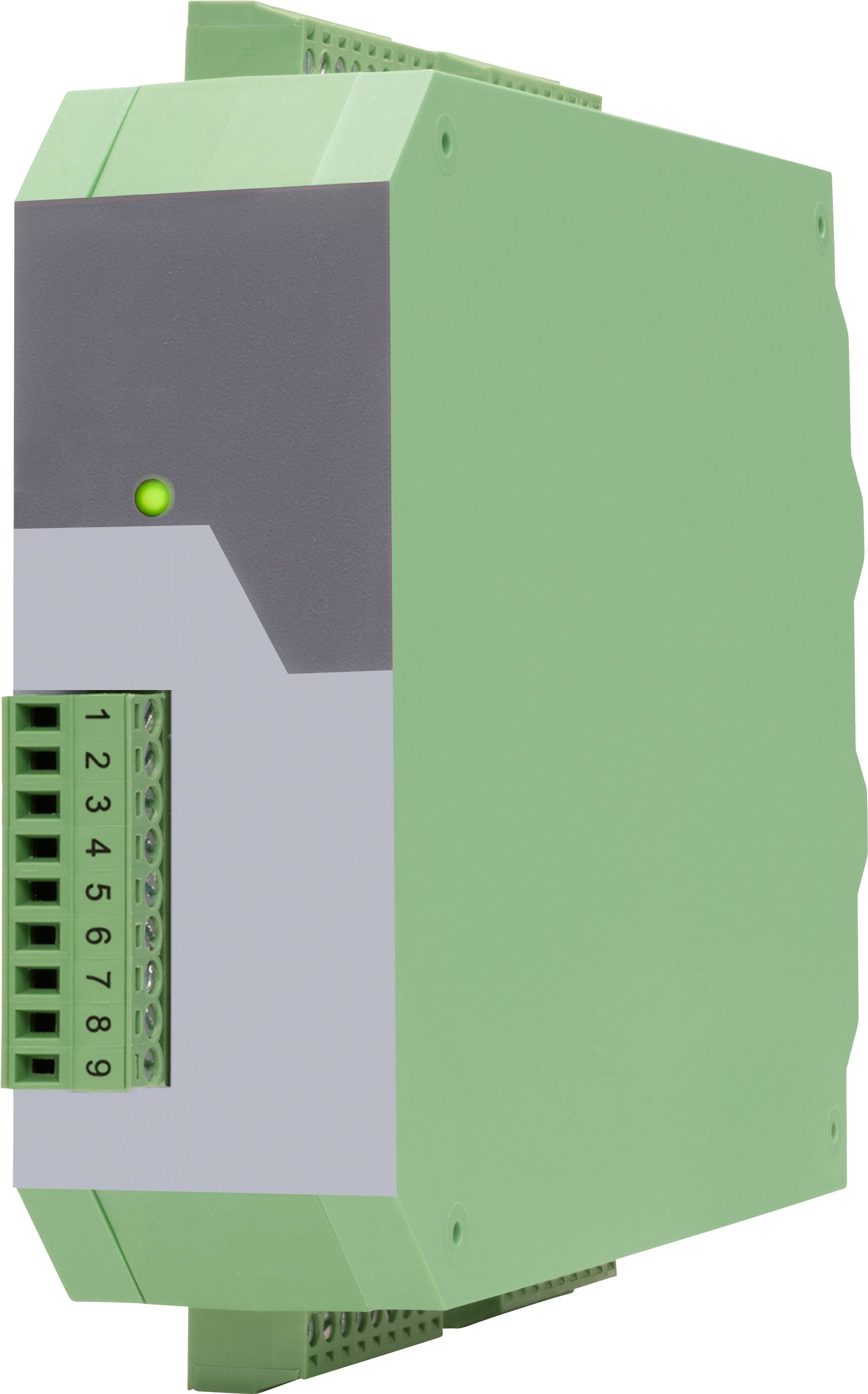

Grünes Industriesteuermmodul mit leuchtender Status-LED und nummeriertem Klemmleistenblock an der Vorderseite, gezeigt auf weißem Hintergrund.

Produkt-Art

Signalwandler

Typ

7379.5023

Abm.

(L x B x H) 140 x 34 x 109 mm

Anschluss

Schraubklemme

Betriebsspannungsbereich

18 - 30 V/DC

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 361.95 / Stück)

CHF 361.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

AWG: 16
Spannungsversorgung – Schutzschaltung: Verpolungsschutz
IO-Link – Baugruppe / Specification: Device / IO Link V1.1
IO-Link – Bitrate: COM 3 (230,4 kBit / s)
IO-Link – Port Class: Typ A
IO-Link – Zykluszeit: min. 1 ms
IO-Link – Datenbreite: 6 Byte (1 x 4 Byte (Eingangsdaten) + 1Byte („CO“ Status) + 1 Byte
Anzeigeelemente – Funktion: 1x LED grün für Betriebsbereitschaft bzw. IO Link Status (bei Option „CO“)
Gehäuse – Material: Kunststoff
Gehäuse – Montage: auf 35 mm Hutschiene
Gehäuse – Abmessungen (B x H x T): 34 x 100 x 131 mm
Gehäuse (ohne Anschlüsse) – Gewicht: ca. 160 g
Gehäuse (ohne Anschlüsse) – Schutzart: IP20
Umgebungsbedingungen – Höhenlage: max. 2000 m ü.NN
Umgebungsbedingungen – Luftfeuchtigkeit: max. 80% relative Feuchte bis 30°C
Geberversorgung – Ausgangsspannung: 5 VDC und 24 VDC (ca.1 V kleiner als Eingangsspannung)
Geberversorgung – Ausgangsstrom: max. 125 mA
Geberversorgung – IO Link Masterport: min. 200mA
SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422)
SSI-Schnittstelle – Spuren: Clock, /Clock, Data, /Data
SSI-Schnittstelle – Konfiguration: Master oder Slave
SSI-Schnittstelle – Format: Binär- oder Gray-Code
SSI-Schnittstelle – Frequenzbereich: 100 kHz - 2 MHz (einstellbar)
SSI-Schnittstelle – Auflösung: 10 … 32 Bit
SSI-Schnittstelle – Belastung: Ri = ca. 13 kOhm

Typ: 7379.5023

Produkt-Art: Signalwandler

Abm.: (L x B x H) 140 x 34 x 109 mm

Anschluss: Schraubklemme

Betriebsspannungsbereich: 18 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung min.: 18 V/DC

Inhalt: 1 St.

Konfiguration: Software

Breite: 34 mm

Höhe: 109 mm

Länge: 140 mm

Stromaufnahme: 75 mA

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung (num.): 24 V/DC

Versorgungsspannung U(B): 12 ... 30 VDC

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3805207 Motrona 7379.5023 7379.5023 Signalwandler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3805207 Motrona 7379.5023 7379.5023 Signalwandler 1 St.

Beschreibung

Signalwandler mit SSI-Eingang und IO-Link-Schnittstelle für Singleturn- und Multiturn-Drehgeber. Dieser IO-Link-Koppler ermöglicht die Übertragung von SSI-Signalen in ein IO-Link-basiertes System. Zusätzlich steht ein USB-Anschluss zur Verfügung, über den die konvertierten Daten ebenfalls ausgelesen werden können. Die Geräteparametrierung erfolgt unkompliziert – entweder über die USB-Schnittstelle oder via IO-Link mit gängigen Engineering-Tools.
