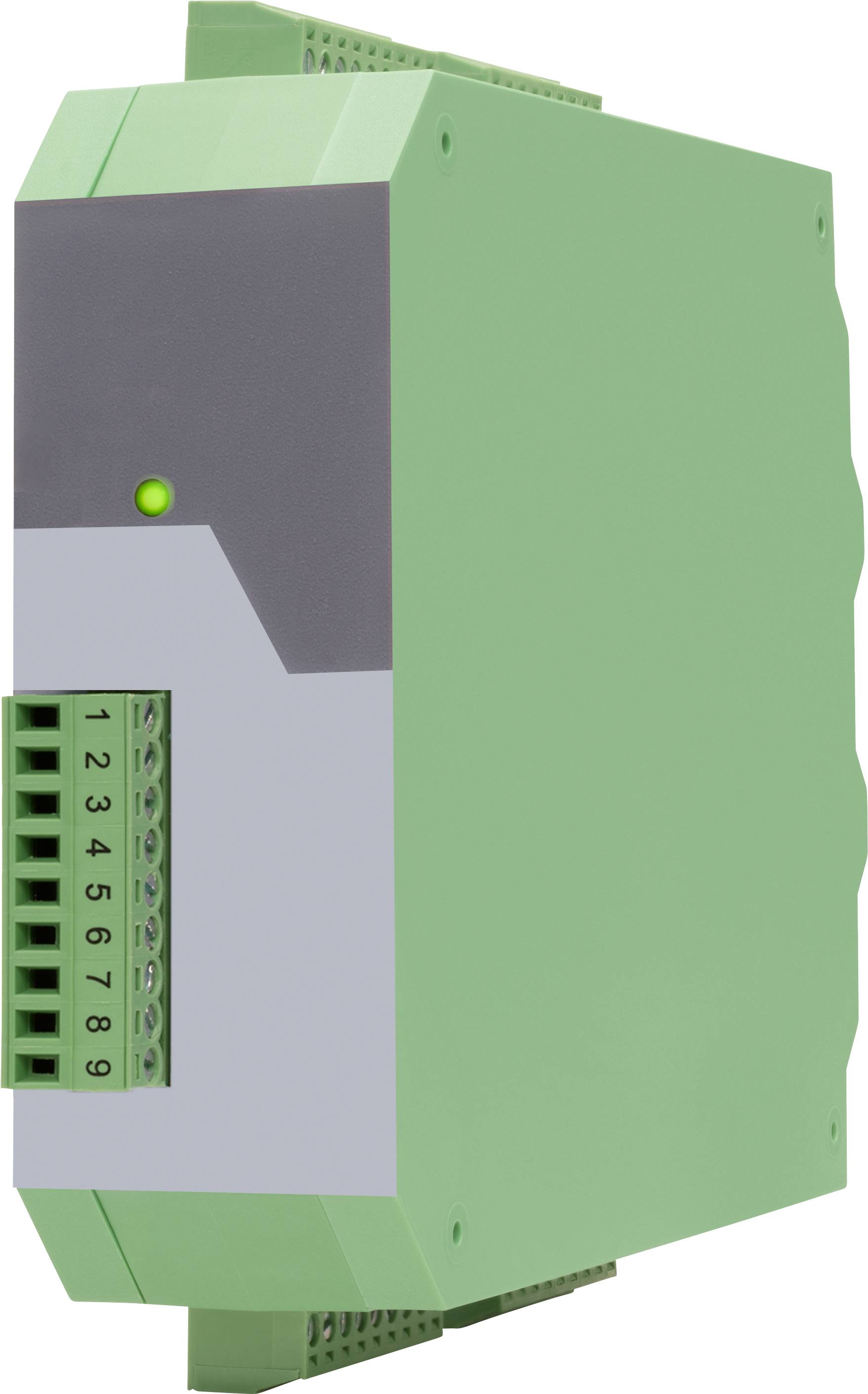

Motrona 7379.5022.CO 7379.5022.CO Signalwandler 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Signalwandler
Typ
7379.5022.CO
Abm.
(L x B x H) 140 x 34 x 109 mm
Anschluss
Schraubklemme
Ausgangssignal (Spannung)
5 - 30 V (je nach Spannung an Com+), PNP
Datenblatt (PDF)
Anzahl
Gesamt (CHF 389.95 / Stück)
CHF 389.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- AWG: 16
- Spannungsversorgung – Schutzschaltung: Verpolungsschutz
- Control-Eingänge – Anzahl: 3
- Control-Eingänge – (Option „CO“) Format: HTL, PNP (Low: 0 … 3 V, High: 9 … 30 V)
- Control-Eingänge – Ansprechzeit: ca. 1ms
- Control-Eingänge – Übertragungszeit (IO Link): alle 2 ms - (IO Link Zykluszeit)
- Control-Eingänge – Belastung: max. 2 mA bei 24VDC
- Control-Ausgänge – Anzahl: 2
- Control-Ausgänge – Ansprechzeit: min. 1 ms
- IO-Link – Baugruppe / Specification: Device / IO Link V1.1
- IO-Link – Bitrate: COM 3 (230,4 kBit / s)
- IO-Link – Port Class: Typ A
- IO-Link – Zykluszeit: min. 2ms
- IO-Link – Datenbreite: 15 Byte (3 x 4Byte (Eingangsdaten) + 1Byte („CO“ Status) + 2 Byte
- Anzeigeelemente – Funktion: 1x LED grün für Betriebsbereitschaft bzw. IO Link Status (bei Option „CO“)
- Gehäuse – Material: Kunststoff
- Gehäuse – Montage: auf 35 mm Hutschiene
- Gehäuse – Abmessungen (B x H x T): 34 x 100 x 131 mm
- Gehäuse (ohne Anschlüsse) – Gewicht: ca. 160 g
- Gehäuse (ohne Anschlüsse) – Schutzart: IP20
- Umgebungsbedingungen – Höhenlage: max. 2000 m ü.NN
- Umgebungsbedingungen – Luftfeuchtigkeit: max. 80% relative Feuchte bis 30°C
- Geberversorgung – Ausgangsspannung: 5 VDC und 24 VDC (ca.1 V kleiner als Eingangsspannung)
- Geberversorgung – Ausgangsstrom: max. 125 mA
- Geberversorgung – IO Link Masterport: min. 200mA
- Inkremental-Eingänge – Anzahl: 2
- Inkremental-Eingänge – Spuren: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Inkremental-Eingänge – Konfigurationen: RS-422, HTL Differenziell, HTL Single Ended, TTL
- Inkremental-Eingänge – RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V)
- Inkremental-Eingänge – HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V)
- Inkremental-Eingänge – HTL Single Ended: max. 350kHz, (Low: 0 … 5V, High: 9 … 30 V)
- Inkremental-Eingänge – TTL: max. 350kHz, (Low: 0 … 0.6V, High: 2.2 … 5V
- Control-Ausgänge (u.a. abhängig von „Sampling Time (s)“ Einstellung etc.) – Übertragungszeit (IO Link)): alle 2 ms - (IO Link Zykluszeit)
- Typ
7379.5022.CO
- Produkt-Art
Signalwandler
- Abm.
(L x B x H) 140 x 34 x 109 mm
- Anschluss
Schraubklemme
- Ausgangssignal (Spannung)
5 - 30 V (je nach Spannung an Com+), PNP
- Ausgangssignal (Strom)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Betriebsspannungsbereich
18 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung min.
18 V/DC
- Inhalt
1 St.
- Konfiguration
Software
- Breite
34 mm
- Höhe
109 mm
- Länge
140 mm
- Stromaufnahme
75 mA
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-20 °C
- Versorgungsspannung (num.)
24 V/DC
- Versorgungsspannung U(B)
12 ... 30 VDC
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3805212 Motrona 7379.5022.CO 7379.5022.CO Signalwandler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3805212 Motrona 7379.5022.CO 7379.5022.CO Signalwandler 1 St.
Beschreibung
Signalwandler mit Inkremental-Eingang und IO-Link-Schnittstelle für Geber und Sensoren mit HTL-, TTL-, RS422-, NPN-, PNP- oder NAMUR-Signalstandard. Der Wandler mit der Option CO verfügt zusätzlich über 3 Steuereingänge und 2 Controlausgänge. Dieser IO-Link-Koppler überträgt inkrementelle Signale zuverlässig in die IO-Link-Kommunikationswelt. Zusätzlich steht ein USB-Port zur Verfügung, über den die umgewandelten Signale ebenfalls ausgelesen werden können. Die Gerätekonfiguration erfolgt komfortabel über die USB-Schnittstelle oder alternativ über IO-Link mithilfe gängiger Engineering-Tools.
Ausführung
- 1 Inkremental Eingang (A, /A, B, /B) für HTL/TTL/RS422 für NPN/PNP/NAMUR Geber und Sensoren
- IO-Link Schnittstelle
- 3x HTL PNP Steuereingängen und 2x PNP Controlausgängen
- Spannungsversorgung 12 ... 30 VDC
- Kompaktgehäuse zur Montage auf 35 mm Hutschiene
- (nach EN 60715)
Lieferumfang
- Bedienungsanleitung
