Name: Motrona 7379.5020.CO 7379.5020.CO Signalwandler 1 St.
Brand: Motrona
SKU: 3805214
Availability: BackOrder

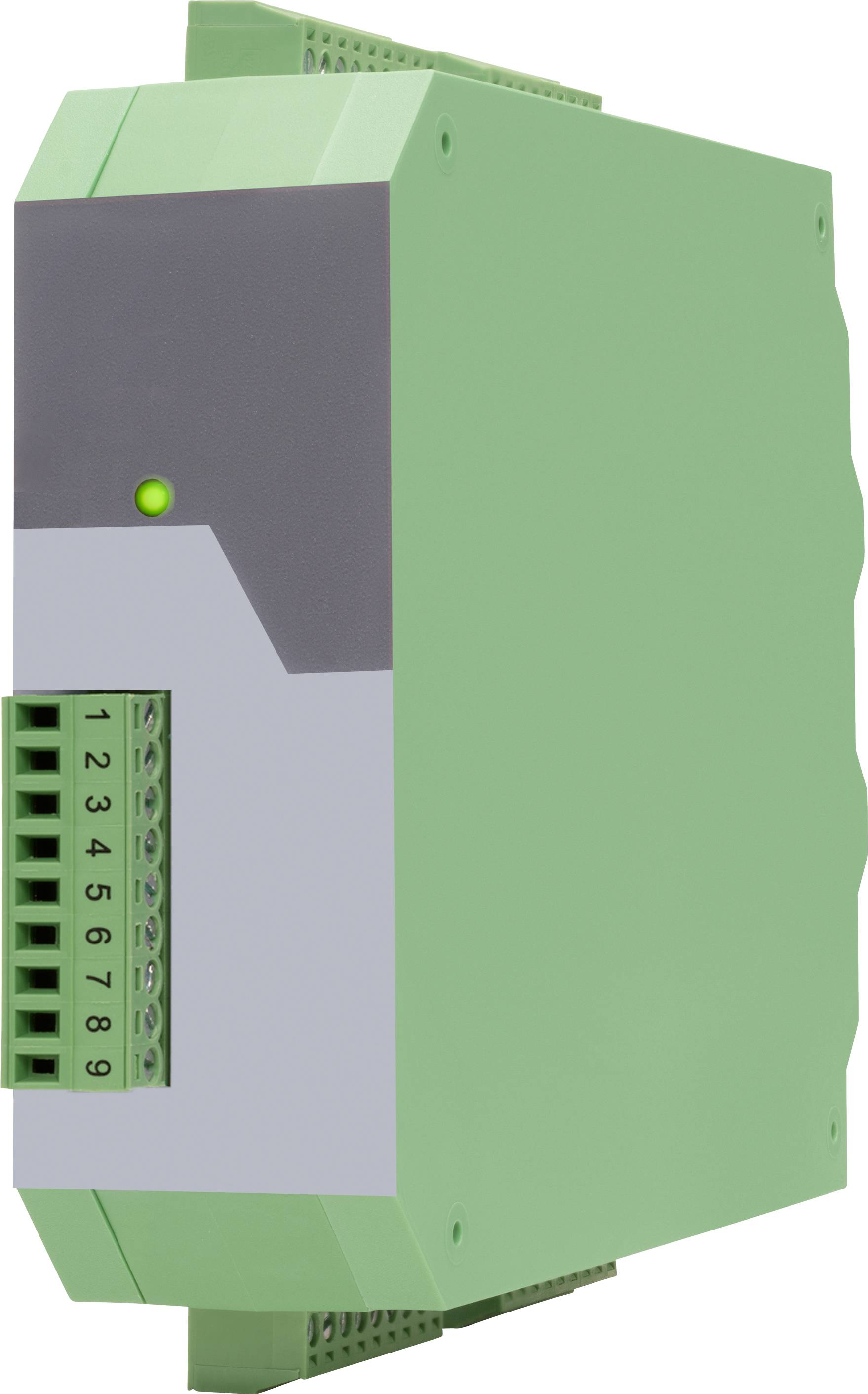

Grünes Industrie-DIN-Schienen-Steuermodul mit vorderem Klemmblock und beleuchtetem Status-LED, isoliert auf weißem Hintergrund dargestellt.

Produkt-Art

Signalwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

10 V

Typ

7379.5020.CO

Abm.

(L x B x H) 140 x 34 x 109 mm

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 341.95 / Stück)

CHF 341.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

AWG: 16
Spannungsversorgung – Schutzschaltung: Verpolungsschutz
Referenz-Ausgang – Ausgangsspannung: +10 V
Referenz-Ausgang – Belastung: max. 10 mA/ ≥ 1 kOhm
Analog-Eingänge – Anzahl: 4
Analog-Eingänge – Konfiguration: 2x Strom und 2x Spannungseingang
Analog-Eingänge – Auflösung / Genauigkeit: 16 Bit / ± 0,2 % (25 °C)
Control-Eingänge – Anzahl: 3
Control-Eingänge – (Option „CO“) Format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
Control-Eingänge – Ansprechzeit: ca. 1ms
Control-Eingänge – Übertragungszeit (IO Link): alle ca. 1 ms - (IO Link Zykluszeit)
Control-Eingänge – Belastung: max. 2 mA bei 24VDC
Control-Ausgänge – Anzahl: 2
Control-Ausgänge – Ansprechzeit: min. 1 ms
Control-Ausgänge (Je nach „Sampling Time“ und „Average Filter“ Einstellung) – Übertragungszeit (IO Link)): alle ca. 1 ms - (IO Link Zykluszeit)
IO-Link – Baugruppe / Specification: Device / IO Link V1.1
IO-Link – Bitrate: COM 3 (230,4 kBit / s)
IO-Link – Port Class: Typ A
IO-Link – Zykluszeit: min. 1 ms
IO-Link – Datenbreite: 11 Byte (4 x 2 Byte (Eingangsdaten) + 1Byte („CO“ Status) + 2 Byte
Anzeigeelemente – Funktion: 1x LED grün für Betriebsbereitschaft bzw. IO Link Status (bei Option „CO“)
Gehäuse – Material: Kunststoff
Gehäuse – Montage: auf 35 mm Hutschiene
Gehäuse – Abmessungen (B x H x T): 34 x 100 x 131 mm
Gehäuse (ohne Anschlüsse) – Gewicht: ca. 160 g
Gehäuse (ohne Anschlüsse) – Schutzart: IP20
Umgebungsbedingungen – Höhenlage: max. 2000 m ü.NN
Umgebungsbedingungen – Luftfeuchtigkeit: max. 80% relative Feuchte bis 30°C

Typ: 7379.5020.CO

Produkt-Art: Signalwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 10 V

Abm.: (L x B x H) 140 x 34 x 109 mm

Anschluss: Schraubklemme

Ausgangssignal (Spannung): 5 - 30 V (je nach Spannung an Com+), PNP

Ausgangssignal (Strom): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Betriebsspannungsbereich: 18 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung min.: 18 V/DC

Eingangssignal (Spannung): -10 - +10 V (1 MOhm)

Eingangssignal (Strom): 0 - 20 mA / 4 - 20 mA (100 Ohm)

Eingangswiderstand: 1 MΩ

Inhalt: 1 St.

Konfiguration: Software

Breite: 34 mm

Höhe: 109 mm

Länge: 140 mm

Stromaufnahme: 90 mA

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung (num.): 24 V/DC

Versorgungsspannung U(B): 12 ... 30 VDC

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3805214 Motrona 7379.5020.CO 7379.5020.CO Signalwandler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3805214 Motrona 7379.5020.CO 7379.5020.CO Signalwandler 1 St.

Beschreibung

Signalwandler mit 2 Analogeingängen für Strom und 2 Analogeingängen für Spannung, sowie IO-Link-Schnittstelle. Der Wandler mit der Option CO verfügt zusätzlich über 3 Steuereingänge und 2 Controlausgänge. Dieser IO-Link-Koppler überträgt inkrementelle Signale zuverlässig in die IO-Link-Kommunikationswelt. Zusätzlich steht ein USB-Port zur Verfügung, über den die umgewandelten Signale ebenfalls ausgelesen werden können. Die Gerätekonfiguration erfolgt komfortabel über die USB-Schnittstelle oder alternativ über IO-Link mithilfe gängiger Engineering-Tools.
