Name: Kathrein EXD 154 SAT Multischalter
Brand: Kathrein
SKU: 2308311
Availability: BackOrder

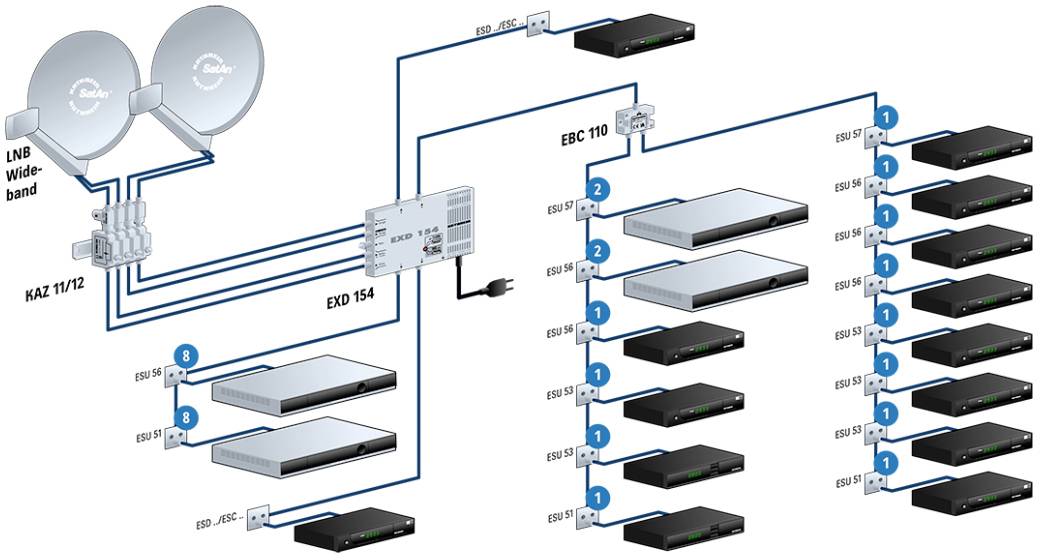

'Diagramm einer Satellitenempfangsanlage mit zwei LNBs, einer EXD 154-Einheit, einer EBC 110-Einheit und mehreren angeschlossenen Receivern.'

'Sat-Antennenanlage': Schematische Darstellung eines Satellitensystems. Komponenten wie Satellitenschüssel, Multischalter und Verkabelung gezeigt.

1/2

Strichzeichnung/Schaltbild

Datenblatt (PDF)

Lieferung Di., 3. Nov.

Anzahl

Stück

Gesamt (CHF 299.95 / Stück)

CHF 299.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kathrein EXD 154 Multischalter

Universeller Multischalter mit automatischer Betriebsarterkennung. An jedem Anschluss kann ein Standard-TV oder je 16 Empfänger im Einkabelmodus betrieben werden.
Alle Signalisierungsarten werden unterstützt und automatisch erkannt: 14/18 V, 0/22 kHz (Legacy), DiSEqCTM 1.0, Einkabelstandards nach EN 50494, sowie der erweiterte Befehlssatz nach EN 50607 (SCD2 oder auch JESS); Zusätzlich ist die Verwendung von PIN-Codes im Einkabelbetrieb möglich. Neueste IC Technology mit Fullband Capturing sorgen für beste Signalqualität. Die Eingänge sind breitbandig und können auch mit Wideband-LNB (z. B: UAS 582) betrieben werden. Somit ist eine Multifeedanlage realisierbar; (Für zwei LNB muss der TV entweder DiSEqCTM oder den Einkabelstandard unterstützen).
Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF Signale und somit für mehr Reserve in der Verteilung.
Sind alle TV/Receiver ausgeschaltet verbraucht der Multischalter keinen Strom mehr. Ist Kathrein Powersaving aktiviert wird zusätzlich das oder die LNB abgeschaltet.
Das integrierte Netzteil zur Versorgung der LNB ist hocheffizient und kurzschlussfest.
Wideband zu Quatro Mode: Hier werden die beiden Eingänge des Wideband- LNB fest auf die vier Ausgänge des Multischalters umgesetzt. Die Ausgänge des EXD 154 verhalten sich wie ein Quatro- LNB, sodass ein weiterer Standardmultischalter angeschlossen werden kann.
Für die Innenmontage

Technische Daten

Teilnehmeranschlüsse: 4Anzahl der Eingänge: 5Terrestrischer Eingang: aktivKaskadierbar: jaMax. Stromaufnahme: 25 mALNB-Speisung: 14 V / 18 V22 kHz-Generator: neinVerpackungseinheit: 1 StückMaße (cm): 240 × 170 × 50Bruttogewicht: 0,64 kg, Nettogewicht: 0 kgECLASS 7: Multischalter (Empfangstechnik) (19070405)

Produkt-Art: SAT Multischalter

Frequenz (min.): 5 MHz

Frequenz (max.): 2350 MHz

Dämpfung terr.: 9 dB

Breite: 215 mm

Höhe: 148 mm

Tiefe: 43 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2308311 Kathrein EXD 154 SAT Multischalter

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2308311 Kathrein EXD 154 SAT Multischalter

Beschreibung

Kathrein Wideband Multischalter EXD 154

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:KathreinBezeichnung:Wideband Multischalter DigitalTyp:EXD 154Teilnehmeranschlüsse:4Anzahl der Eingänge:5Terrestrischer Eingang:aktivKaskadierbar:jaLNB-Speisung:14 V / 18 V22 kHz-Generator:nein
Kathrein Wideband Multischalter EXD 154: weitere Details
Digitaler Universal Multischalter, 5-862 und 300-2350 MHz, 4 Ausgaenge mit je bis zu 16 Userbaendern mit automatischer Moduserkennung, erweiteter Einkabel-Standard, PIN-Code EAN: 4021121549007

Geliefert wird: Kathrein Wideband Multischalter Digital EXD 154, Verpackungseinheit: 1 Stk., EAN: 4021121549007
