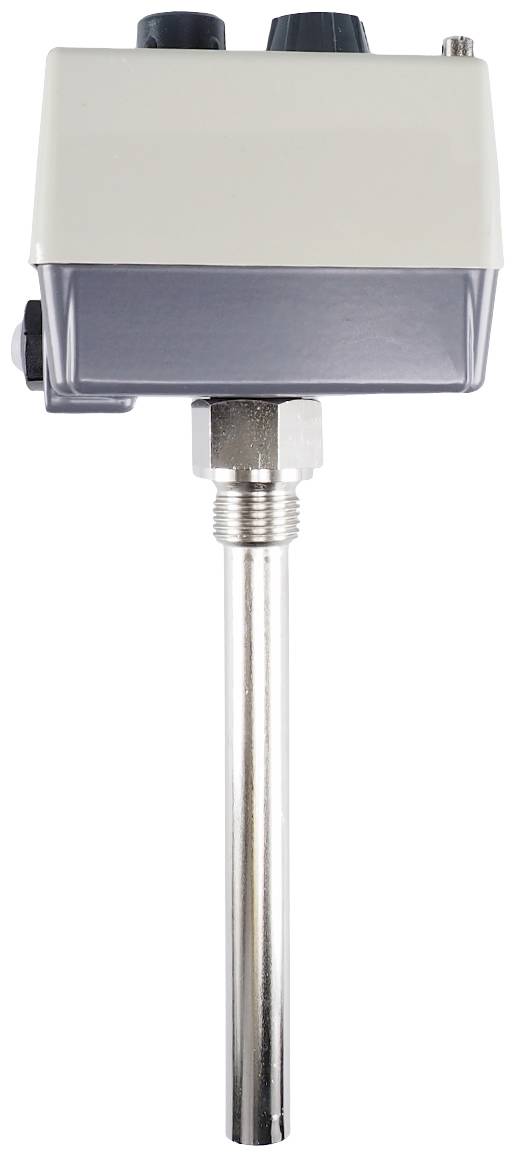

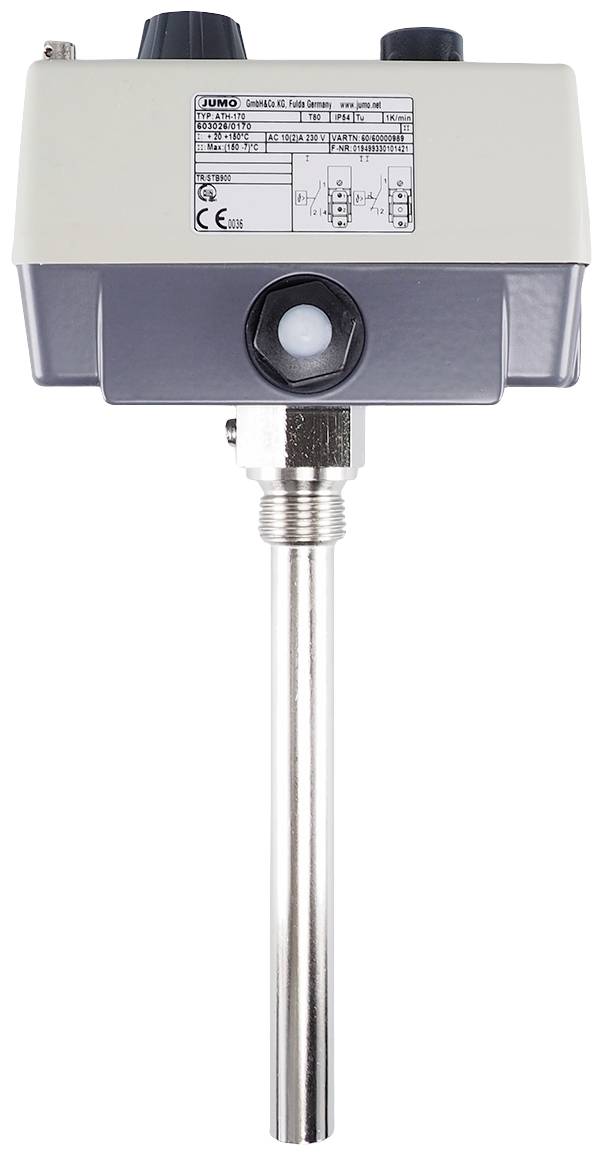

Jumo 60000989 2-Punkt-Regler Doppelthermostat Tauchfühler -20 bis 175 °C Relais 10 A

Durch sein schlagfestes Gehäuse mit hochwertigem Kunststoffdeckel und Aludruckguss Unterteil ist der mechanische Aufbaubaudoppelthermostat sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das Gerät besteht aus einem Temperaturregler und einem Sicherheitstemperaturbegrenzer (STB). Die Temperatureinstellung des Temperaturreglers erfolgt mit Hilfe eines Sollwerstellers auf einer Skala. Die gewünschte Abschalttemperatur des Sicherheitstemperaturbegrenzers kann nach Abnahme des Gehäusedeckels mit Hilfe eines Schraubendrehers auf einer Skala eingestellt werden. <,br>,Der Temperaturregler zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-1,5 % im oberen Skalendrittel aus und hat eine Schaltdifferenz (Hysterese) von ca. 3 bis 4 % des Skalenumfangs. Er schaltet nach Erreichen des Abschaltpunktes ab und nach Unterschreiten der Abschalttemperatur um den Wert der Schaltdifferenz automatisch wieder zurück in den Ursprungszustand. <,br>,Überschreitet die anstehende Temperatur am Temperaturfühler des Sicherheitstemperaturbegrenzers den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10% des Skalenumfanges kann der Mikroschalter des Sicherheitstemperaturbegrenzers manuell entriegelt werden. Er zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 % im oberen Skalendrittel aus. Bei Zerstörung des Messsystems wird der Stromkreis des STB bleibend geöffnet, eine Entriegelung ist dann nicht mehr möglich. Der Schaltkontakt des Sicherheitstemperaturbegrenzers befindet sich dann in einer Neutralstellung. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20 °C wird der Stromkreis des STB ebenfalls geöffnet, erst bei Temperaturanstieg über ca. -20 °C kann der STB durch den Wiedereinschaltknopf von Hand wieder entriegelt werden.<,br>,Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch Schraubklemmen direkt an den verbauten Microschaltern, die eine maximal zulässige Schaltleistung von AC 230 Volt / 10 A direkt schalten können. <,br>,Die verwendeten Messsysteme arbeiten nach dem Flüssigkeitsausdehnungsprinzip und können bis zu einer maximal zulässigen Fühlertemperatur von 175 °C problemlos eingesetzt werden. Das Tauchrohr aus Messing, vernickelt, hat einen Durchmesser von 15 mm. Die Befestigung erfolgt durch ein Gewinde G 1/2 Form A nach DIN 3852/2. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) beträgt 80 °C.<,br>,Der Thermostat ist sehr flexibel einsetzbar und wird sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Maschinenbau sowie im Ofenbau, in Fernwärmeübergabestationen und zur Temperaturüberwachung in Labor und Klimaschränken angewandt. Das Gerät ist zugelassen gemäß DIN EN 14597 und DGRL und hat eine EAC Zulassung.
