ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT201

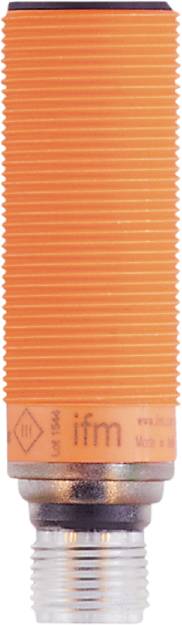

Orangefarbene, gerippte Oberfläche, die an Wellpappe erinnert. Es zeigt parallel verlaufende Linien von links nach rechts.
Abbildung ähnlich
Produkt-Art
Ultraschalltaster
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Schaltabstand (max.)
800 mm
Ausführung
Ultraschall
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 7. Dez.
Anzahl
Gesamt (CHF 229.95 / Stück)
CHF 229.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm UGT201 Ultraschallreflextaster

  • Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
  • Ausgangsfunktion Schließer / Öffner programmierbar
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
  • Einfache Einstellung der Gerätefunktionen mittels Programmierleitung
  • Gut sichtbare LED zur Anzeige von Schaltzustand und Echo

Unser Service für Sie

Technische Daten

  • Abmessungen [mm]: M18 x 1 / L = 60,5
  • Anzahl der digitalen Ausgänge: 1
  • Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1
  • Anzeige: Schaltzustand: 1 x LED, gelb; Echo: 1 x LED, grün
  • Umgebungstemperatur-1 [°C]: -20...70
  • Wiederholgenauigkeit: 1 %
  • Anzugsdrehmoment [Nm]: 1
  • Auflösung [mm]: 3
  • Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
  • Bereitschaftsverzögerungszeit [s]: < 0,3
  • Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
  • Blindzone [mm]: 60
  • Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
  • Elektrische Ausführung: PNP
  • Gehäuse: Gewindebauform
  • Gesamtzahl Ausgänge: 1
  • Gewicht [g]: 56.000
  • Gewindebezeichnung: M18 x 1
  • Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
  • Hysterese [%]: < 1
  • Kurzschlussschutz: ja
  • Lagertemperatur [°C]: -30...80
  • Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
  • max. Spannungsabfall Schaltausgang DC [V]: 2,2
  • MTTF: 209
  • Multiplexeingang: nein
  • Öffnungswinkel zylindrisch [°]: 15; (±2)
  • Schaltabstand [mm]: 60...800; (Target: 200 x 200 )
  • Schaltfrequenz DC [Hz]: 5
  • Schaltpunktdrift [%]: -5...5
  • Schutzart: IP 67
  • Schutzklasse: III
  • Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
  • Stromaufnahme [mA]: < 35
  • Synchronisationseingang: nein
  • Temperaturkompensation: ja
  • Überlastfest: ja
  • Verpolungsschutz: ja
  • Wandlerfrequenz [kHz]: 230
Produkt-Art

Ultraschalltaster

Typ

UGT201

Betriebsspannung min.

10 V/DC

Betriebsspannung max.

30 V/DC

Betriebsspannungsbereich

10 - 30 V/DC

Ausgänge

PNP

Schaltabstand (max.)

800 mm

Ausführung

Ultraschall

Besonderheiten

LED-Anzeige

Anschluss

M12

Baugröße

M18 x 1

IP67

Min. Temperatur

-20 °C

Max. Temperatur

70 °C

Länge

60.5 mm

Durchmesser

18 mm

Abm.

(Ø x L) 18 mm x 60.5 mm

RoHS-konform

Ja

Schaltfrequenz

5 Hz

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3320285 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT201

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3320285 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT201

Beschreibung

ifm UGT201 Ultraschallreflextaster

Ausführung

  • Produkttyp: Ultraschallsensor | Serie: UGT / UGC | Modell: UGT201 (UGC00800EOKG/US) | Funktion: Abstandsmessung und Objekterkennung unabhängig von Farbe, Transparenz oder Oberfläche | Montage: Gewindebefestigung (M18), inkl. Kontermuttern | Normen / Zulassungen: CE, cULus

Lieferumfang

  • Geliefert wird: Ifm Electronic Ultraschallreflextaster UGT201, Verpackungseinheit: 1 Stk., EAN: 4021179298018
