Pepperl+Fuchs Sensor Ultraschall PNP, Schließer UC3500-30GM70-IE2R2-V15 Piece

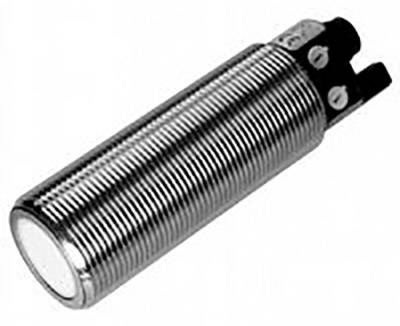

Ein zylindrischer, metallischer Induktivsensor mit einem Gewinde und zwei elektrischen Anschlüssen am Ende.

Verpackungsart

Piece

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Ausgänge

PNP, Schließer

Schaltabstand (max.)

3500 mm

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

4 Stück

Anzahl

Stück

Gesamt (CHF 395.88 / Stück)

CHF 395.88

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Pepperl & Fuchs Ultraschallsensor UC3500-30GM70-IE2R2-V15

Unser Service für Sie

Technische Daten

Erfassungsbereich: 200 mm - 3500 mm
Blindzone: 0 mm - 200 mm
Einstellbereich: 300 mm - 3500 mm
Normmessplatte: 100 mm x 100 mm
Wandlerfrequenz: ca. 120 kHz
Ansprechverzug: ≤ 150 ms
Leerlaufstrom: ≤ 50 mA
Lagertemperatur: -40 °C - +85 °C
Schnittstellentyp: Infrarot
Ein-/Ausgangsart: 1 Synchronisationsanschluss, bidirektional ( Voreinstellung
Gleichtaktbetrieb ) / Teach-In-Eingang
Eingangsimpedanz: typ. 900 Ω
Spannungsfall: ≤ 3 V
Voreinstellung: 300 mm - 3500 mm (einstellbar über Potentiometer)
Wandler: Epoxidharz/Glashohlkugelgemisch, Schaum Polyurethan
Masse: 140 g
Betriebsstrom: 300 mA, kurzschluss-/überlastfest
Lastwiderstand: ≤ 500 Ω
Reststrom: ≤ 10 µA
LED grün/gelb: gelb: Objekt im Auswertebereich, grün: Teach-In
Potentiometer: Schaltausgang einstellbar
Anzahl der Sensoren: max. 10
Wiederholgenauigkeit: ± 5 mm
Schalthysterese: 35 mm (parametrierbar)
Bauform: Zylindrisch

Verpackungsart: Piece

Produkt-Art: Sensor

Typ: UC3500-30GM70-IE2R2-V15

Betriebsspannung min.: 20 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 20 - 30 V/DC

Ausgänge: PNP, Schließer

Schaltabstand (max.): 3500 mm

Ausführung: Ultraschall

Besonderheiten: LED-Anzeige

Anschluss: M12, 5 polig

Material-Eigenschaft: vernickelt

Gehäusematerial: Messing

Kontaktart: 1 Schließer

: IP65

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltfrequenz: ≤ 2 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2230988 Pepperl+Fuchs Sensor Ultraschall PNP, Schließer UC3500-30GM70-IE2R2-V15 Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2230988 Pepperl+Fuchs Sensor Ultraschall PNP, Schließer UC3500-30GM70-IE2R2-V15 Piece

Beschreibung

Pepperl+Fuchs Fabrik Ultraschallsensor 238388

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Pepperl+Fuchs FabrikBezeichnung:Ultraschallsensor Typ:238388Ausführung des elektrischen Anschlusses:Steckverbinder M12Ausführung des Schaltausgangs:PNPAusführung der Schaltfunktion:programmierbar/konfigurierbarLänge des Sensors:99,3 mmDurchmesser des Sensors:30 mmMessbereich Länge:200..3500 mmGehäusebauform:Zylinder, GewindeLeerlaufstrom:50 mAUmgebungstemperatur:-25..70 °CSchaltfrequenz:2 HzSpannungsart:DCWerkstoff des Gehäuses:Messing
Pepperl+Fuchs Fabrik Ultraschallsensor 238388: weitere Details
Ultraschall-Reflexionstaster, Analogausgang 4 ... 20 mA, 1 Schaltausgang, Synchronisationsmöglichkeiten, Baureihe: -30GM, Bemessungsbetriebsspannung: 24 V DC, Betriebsspannung: 20 ... 30 V DC (inklusive Restwelligkeit), Schnittstellentyp: Infrarot, Ausgangstyp: 1 Schaltausgang pnp, Schließer ( Öffner parametrierbar ), Ausgangstyp: 1 Stromausgang 4 ... 20 mA , steigend/fallend parametrierbar, UL-Zulassung: cULus Listed, Class 2 Power Source EAN: 4050143036363

Geliefert wird: Pepperl+Fuchs Fabrik Ultraschallsensor 238388, Verpackungseinheit: 1 Stk., EAN: 4050143036363
