Name: ifm Electronic Magnetisch-Induktiver Durchflusssensor SM2604 SM2604 Betriebsspannung (Bereich): 18 - 32 V/DC 1 St.
Brand: ifm Electronic
SKU: 3321928
Availability: BackOrder

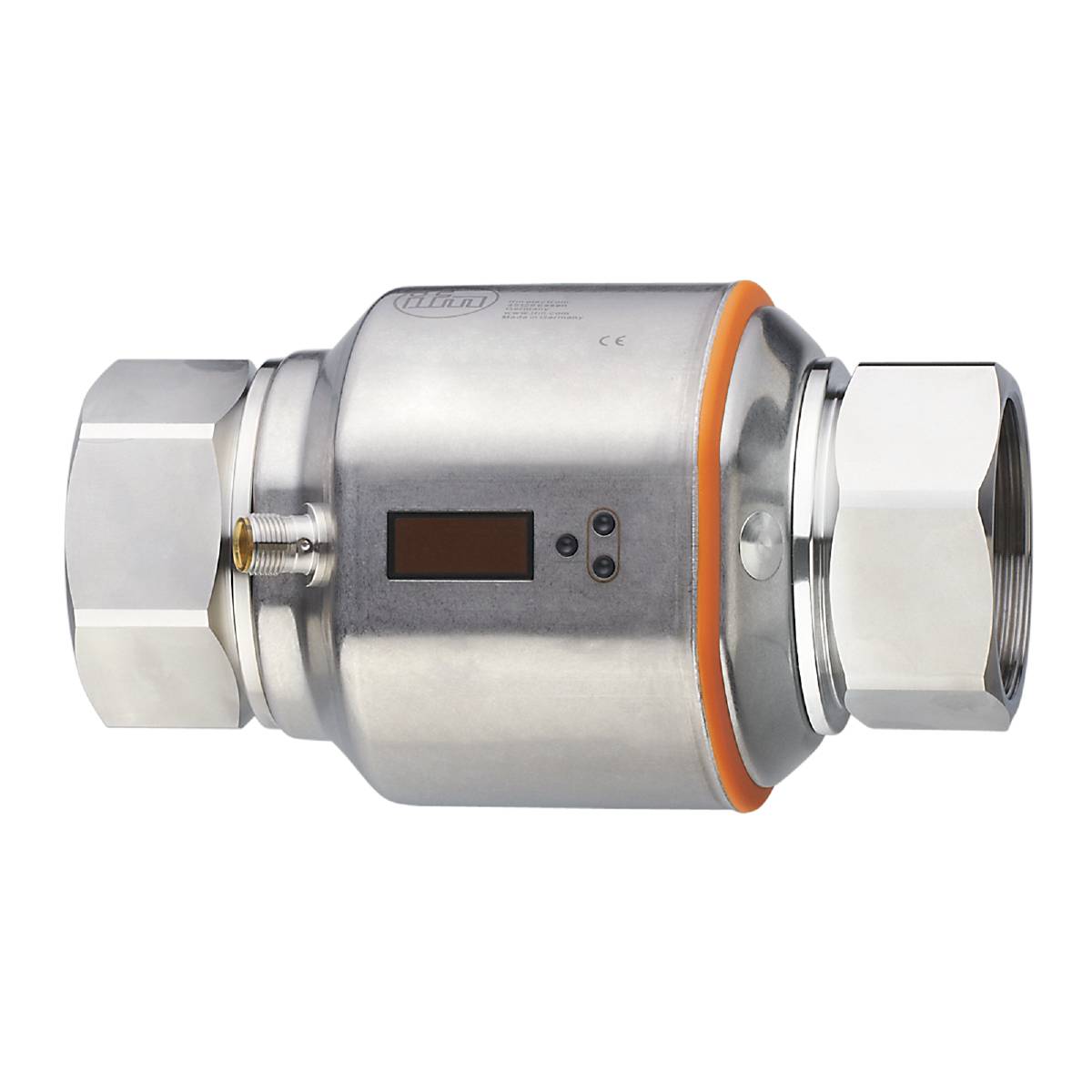

Ein zylindrisches Metallgerät mit digitalem Display und Anschlüssen an beiden Enden, vor schwarzem Hintergrund.

Abbildung ähnlich

Produkt-Art

Magnetisch-Induktiver Durchflusssensor

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

32 V/DC

Typ

SM2604

Betriebsspannungsbereich

18 - 32 V/DC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 1'209.95 / Stück)

CHF 1'209.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm SM2604 Magnetisch-induktiver Durchflusssensor

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
Für den Einsatz in wassergekühlten Kühlkreisläufen
Mit zwei präzisen Analogausgängen
Gut ablesbares 4-stelliges LED-Display

Technische Daten

Analogausgang Strom [mA]: 4...20; (≤ 22 )
Analogendpunkt - Temperaturueberwachung [°C]: 0...80
Analogendpunkt - Temperaturueberwachung [°F]: 32...176
Analogendpunkt AEP [gph]: 1900...9510
Analogendpunkt AEP [gpm]: 31,7...158,5
Analogendpunkt AEP [l/min]: 120...600
Analogendpunkt AEP [m³/h]: 7,2...36
Analogstartpunkt - Temperaturueberwachung [°C]: -20...60
Analogstartpunkt - Temperaturueberwachung [°F]: -4...140
Analogstartpunkt ASP [gph]: 0...7610
Analogstartpunkt ASP [gpm]: 0...126,8
Analogstartpunkt ASP [l/min]: 0...480
Analogstartpunkt ASP [m³/h]: 0...28,8
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
Ansprechzeit - Stroemungsueberwachung [s]: 0,35; (dAP = 0)
Anzahl der analogen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 2
Anzeige: Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F); Funktionsanzeige: 1 x LED, gelb (10³); Messwerte: alphanumerische Anzeige, 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
Anzeigebereich - Temperaturueberwachung [°C]: -40...100
Anzeigebereich - Temperaturueberwachung [°F]: -40...212
Anzeigebereich [gph]: -11410...11410
Anzeigebereich [gpm]: -190,2...190,2
Anzeigebereich [l/min]: -720...720
Anzeigebereich [m³/h]: -43,2...43,2
Anzeigeeinheit: l/min; m³/h; gpm; gph; °C; °F
Druckfestigkeit [MPa]: 1.6
Druckfestigkeit-Bereich [psi]: 232
Umgebungstemperatur-1 [°C]: -10...60
Applikation: Leerrohrerkennung; für den industriellen Einsatz
Auflösung [gph]: 5
Auflösung [gpm]: 0.1
Auflösung [l/min]: 0.5
Auflösung [m³/h]: 0.02
Auflösung - Temperaturueberwachung [°C]: 0.2
Auflösung - Temperaturueberwachung [°F]: 0.5
Ausgangssignal: Analogsignal
Bereitschaftsverzögerungszeit [s]: 5
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...32 DC; (nach SEL/PEL)
Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
Druckfestigkeit [bar]: 16
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Genauigkeit - Temperaturueberwachung [K]: ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (0,8 % MW + 0,5 % MEW)
Gesamtzahl Ausgänge: 2
Gewicht [g]: 2728.000
In Schritten von - Temperaturueberwachung [°C]: 0.2
In Schritten von - Temperaturueberwachung [°F]: 0.5
Lagertemperatur [°C]: -25...80
Lagertemperatur [°F]: -13...176
MAWP bei Applikationen gemäß CRN [bar]: 16
Max. Bürde [Ω]: 500
Medien: Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
Mediumtemperatur [°C]: -10...90
Mediumtemperatur [°F]: 14...194
Messbereich [gph]: 80...9510
Messbereich [gpm]: 1,3...158,5
Messbereich [l/min]: 5...600
Messbereich [m³/h]: 0,3...36
Messbereich - Temperaturueberwachung [°C]: -20...80
Messbereich - Temperaturueberwachung [°F]: -4...176
Messdynamik: 1:120
MTTF: 85
Parametriermöglichkeiten: Display abschaltbar; Anzeigeeinheit; Leerrohrerkennung
Prozessanschluss: Gewindeanschluss 2" NPT DN50
Schleichmengenunterdrückung LFC [gph]: < 240
Schleichmengenunterdrückung LFC [gpm]: < 4
Schleichmengenunterdrückung LFC [l/min]: < 15
Schleichmengenunterdrückung LFC [m³/h]: < 0,9
Schrittweite [gph]: 5
Schrittweite [gpm]: 0,1
Schrittweite [l/min]: 0,5
Schrittweite [m³/h]: 0,02
Schutzart: IP 65; IP 67
Schutzklasse: III
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 150
Temperaturdrift - Temperaturueberwachung: ± 0,0333 °C / K; ± 0,0599 °F / K
Umgebungstemperatur [°F]: 14...140
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); 1.4571 (Edelstahl / 316Ti); PEEK; FKM
Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,2% MEW

Produkt-Art: Magnetisch-Induktiver Durchflusssensor

Typ: SM2604

Betriebsspannung min.: 18 V/DC

Betriebsspannung max.: 32 V/DC

Betriebsspannungsbereich: 18 - 32 V/DC

Besonderheiten: LED-Anzeige

Anschluss: M12

Ansprechzeit: 0.35 s

Ausgänge: Analog

Material: Edelstahl

Dichtungsmaterial: FKM

Min. Medien-Temperatur: -10 °C

Max. Medien-Temperatur: 90 °C

Betriebsdruck (max.): 16 bar

Kontaktart: Analog

Gewicht: 2728.000 g

Min. Umgebungstemperatur: -10 °C

Max. Umgebungstemperatur: 60 °C

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant
